Eltako FT4CH-w Sensor Draadloos 4-kanaals Opbouw (op muur) Bereik max. (in het vrije veld) 30 m

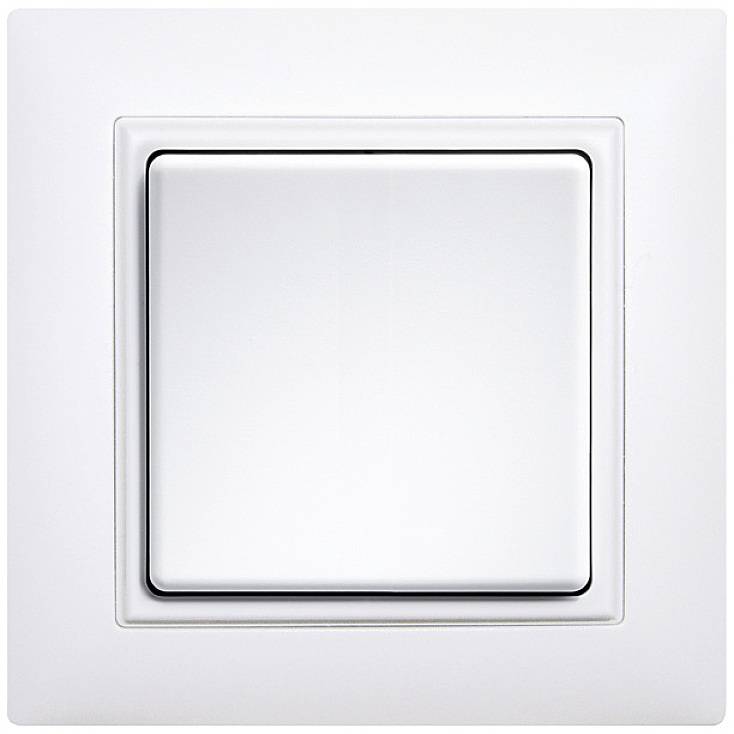

Draadloze schakelaar wit voor binnenmaat 60 x 60 mm, 15 mm hoog. Produceert de energie voor radiotelegrammen zelfs bij een druk op de knop, dus zonder aansluitkabel en geen stand-by verlies. Met wip en dubbele wip. Ook voor Zwitserse afdekframes van ABB Normelec en Hager. Meegeleverd worden een grote wip, een dubbele wip, een tussenframe (alle dezelfde kleur), de bevestigingsplaat, de draadloze module en een plakfolie. Draadloze toetsen met een wip kunnen twee bruikbare signalen verzenden: Wip boven indrukken en wip onder indrukken. Draadloze toetsen met dubbele wip kunnen vier bruikbare signalen verzenden: Twee wippen elk boven en onder indrukken. De bevestigingsplaat kan op een vlakke ondergrond worden geschroefd of met de meegeleverde plakfolie aan de wand, op glas of op meubels worden geplakt. Via een 55 mm schakeldoos worden de in de doos aanwezige hulzen voor schroefbevestiging gebruikt. Af fabriek is de dubbele wip op de draadloze module vastgeklikt. Als deze door de grote wip moet worden vervangen, dan de wiphelften naar voren trekken en hierbij niet naar het midden buigen. Daarna de grote wip zo vastklikken, dat de markeringen 0 en I aan de achterkant met de draadloze module overeenkomen. Bij het vastplakken eerst de bevestigingsplaat met frame en tussenframe, met de vergrendelingen boven en onder vastplakken. Daarna de set draadloze module met wip, markering 0 aan de achterkant altijd boven, vastklikken. Voor het vastschroeven het tussenframe van de bevestigingsplaat losdraaien. Druk hiervoor de vergrendelingen van de bevestigingsplaat naar buiten. Daarna de bevestigingsplaat, met de vergrendelingen boven en onder, vastschroeven, het frame met het tussenframe vastklikken en de set draadloze module met wip, markering 0 aan de achterkant altijd boven vastklikken. Voor schroefbevestiging adviseren wij roestvrijstalen schroeven met verzonken kop 2,9x25mm, DIN 7982 C. Zowel met pluggen 5x25mm als op 55 mm-schakeldozen. De in de radiografische schakelaar meegeleverde draadloze module kan volgens de gebruiksaanwijzing in alle versleutelbare actuatoren van de series 61 en 71 en in de FAM14 gecodeerd worden ingeleerd. Hiervoor is de radiografische schakelknop FTVW nodig. Encrypteerbare actoren dragen het sleutelpictogram.
