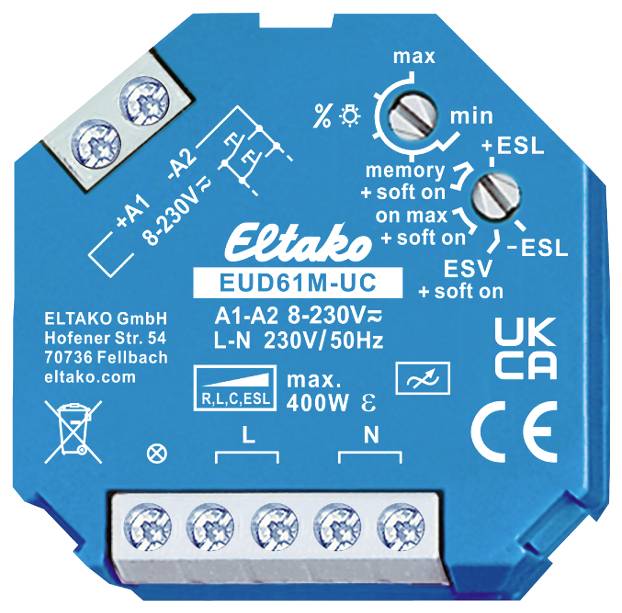

Eltako 61100903 Universele dimschakelaar Geschikt voor lampen: Halogeenlamp, Spaarlamp, Gloeilamp, LED-lamp Blauw

Universele dimschakelaar. Power MOSFET tot 400 W. Automatische herkenning van de lamp. Standby-verlies slechts 0,1 watt. Minimale helderheid instelbaar Met kinderkamer- en sluimerschakeling. Voor inbouwmontage. 45 mm lang, 45 mm breed en 18 mm diep. Universele dimschakelaar voor lampen tot 400 W, afhankelijk van de ventilatieomstandigheden. Dimbare 230V-LED-lampen en dimbare spaarlampen bovendien afhankelijk van de lampelektronica. Om de lamp te beschermen wordt hij bij nuldoorgang geschakeld met soft-aan en soft-uit. Universele stuurspanning 8-230 V UC/AC, galvanisch gescheiden van voedings- en schakelspanning 230 V. Korte schakelcommando's schakelen in en uit, permanente bediening verandert de helderheid tot de maximale waarde. Een onderbreking van de bediening verandert de dimrichting. Het ingestelde helderheidsniveau blijft bij de geheugenfuncties bij het uitschakelen opgeslagen. In de on-MAX-functies wordt altijd met maximaal helderheidsniveau ingeschakeld. Bij een stroomuitval worden de schakelstand en de helderheidsstand opgeslagen en worden indien nodig weer ingeschakeld bij het herstel van de voedingsspanning. Automatische elektronische overbelastingsbeveiliging en uitschakeling bij te hoge temperatuur. Met de bovenste %lamp-draaischakelaar kan de minimale helderheid (volledig gedimd) worden ingesteld, bijv. voor dimbare spaarlampen. Door de automatische werking kunnen alle lamptypes worden gedimd. Met de onderste functiedraaischakelaar kan tussen vijf automatische functies worden gekozen: geheugen, memory+soft on, on MAX, on MAX+soft on en ESV+soft on. +ESL is een comfort-stand voor spaarlampen, die vanwege de constructie met een verhoogde spanning moeten worden ingeschakeld, zodat deze ook koud weer inschakelen. -ESL is een comfort-stand voor spaarlampen, die door de constructie niet kunnen worden gedimd. Daarom is Memory in deze stand uitgeschakeld. In de standen +ESL en -ESL mogen geen inductieve (gewikkelde) trafo's worden gebruikt. Bovendien kan het maximale aantal dimbare spaarlampen vanwege de constructie lager zijn dan bij automatisch bedrijf. Functie-instelling ESV zoals memory+soft on met instelling van een terugvalvertraging op de %lamp-draaischakelaar tot 90 minuten, als niet handmatig is uitgeschakeld. Aan het einde uitschakelwaarschuwing door dimmen binnen 1 minuut. Met kinderinstelling: Bij het inschakelen met langere toetsbediening wordt na ca. 1 seconde met de kleinste helderheid ingeschakeld en, zolang verder getast, langzaam verhoogd zonder het laatst opgeslagen helderheidsniveau te veranderen. Met sluimerschakeling: met een dubbele klik wordt de verlichting van de actuele dimstand gedimd tot de minimale helderheid en uitgeschakeld. De maximale dimtijd van 60 minuten is afhankelijk van de actuele dimstand en de ingestelde minimale helderheid en kan zo worden verkort. Door een korte druk op de knop kan er tijdens het dimmen op elk moment worden uitgeschakeld. Een lange druk op de knop tijdens het dimmen intensifieert het licht en beëindigt de sluimerschakeling. L-lasten (inductieve lasten, bijv. gewikkelde transformatoren) en C-lasten (capacitieve lasten, bijv. elektronische transformatoren) mogen niet worden gemengd. R-lasten (ohmse lasten, bijv. 230V-gloei- en halogeenlampen) kunnen willekeurig worden gemengd.
