Eltako 33000017 LED-dimmer Grijs kopen ? Conrad Electronic

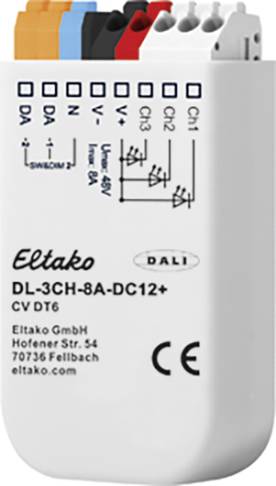

'Eltako DL-3CH-8A-DC12+' is een driekanalige, ultraplatte led-dimmer met gekleurde bedieningselementen en technische aanduiding.

Datasheet (PDF)

Leverbaar wo. 9 sep.

39 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 103,30 / Stuk)

€ 103,30

excl. btw

Gratis verzending*

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

3-kanaals DALI-LED-dimmer 8 A

Voor inbouwlampen en inbouwdozen
Aansluitstroom 8 A
Voor het aansturen van LED-modules met constante spanning (CV)

Technische specificaties

Voedingsspanning: 18-48 V DC

Soortnaam: LED-dimmer

Voedingsspanning: 48 V

Aansluitvermogen (max.): 384 W

Schakelvermogen (LED-lampen): 384 W

Kleur (specifiek): Grijs

Uitvoering: Druktoets

Afm.: (l x b x h) 15 x 33 x 59 mm

: 15 mm

Breedte: 33 mm

Hoogte: 59 mm

Kanalen: 3

Diepte: 15 mm

: IP20

Gegevensoverdracht (Smart Home): Via kabel

Bevestigingswijze: Voor in contactdoos

Serie: Eltako

Stroomvoorziening: via systeembus

Montagewijze: Inbouw (in muur of meubel)
Inbouw (in muur)

Schakelstroom (max.): 8 A

: Other

: Basic element

: Push button

: Grey

: TRUE

: Push-in clamp

: Untreated

: 0.12 W

: Thermoplastic

: Plastic

: TRUE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: TRUE

: FALSE

: 12-48 V

: 9.5-22.5 V

: FALSE

: Matt

: IP20

: 1.5-1.5 mm²

: 33 mm

: 59 mm

: 15 mm

: FALSE

: FALSE

: FALSE

: 15 mm

: FALSE

: 384-384 W

: FALSE

: FALSE

: FALSE

: 384 W

: TRUE

Documenten en downloads

Datablad

Datablad 2256242 Eltako 33000017 LED-dimmer Grijs

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2256242 Eltako 33000017 LED-dimmer Grijs

Omschrijving

3-kanaals DALI-LED-dimmer voor inbouwlampen en inbouwdozen. Stand-byverlies slechts 0,12 watt. Geschikt voor het aansturen van LED-modules met constante spanning (CV) met bedrijfsspanningen van 12 V tot 48 V.Bedrijfsmodus DT6: aparte aansturing van de kanalen via 3 DALI-adressen.Bedrijfsmodus Colour&Dim: aansturing via 2 DALI-adressen, een voor het verstellen van de helderheid en een voor het verstellen van de kleur. SwitchDim2: gebruik via 2 knopingangen maakt regeling van helderheid en kleur mogelijk zonder DALI. Dimbereik 0,1-100%. Omschakelbare PWM-frequentie (122 Hz/244 Hz/488 Hz/976 Hz). Voedingsspanning van 12 V tot 48 V DC (overeenkomstig de bedrijfsspanning van de LED-modules). Aansluitstroom 8 A. De maximale aansluitstroom kan naar wens over de kanalen worden verdeeld. Hoog rendement. Configuratie via PC-software DALI-Cockpit en DALI-USB-interface. Bedrijfsmodi: het apparaat beschikt over meerdere bedrijfsmodi: DT6 (leveringstoestand): in deze bedrijfsmodus wordt elk kanaal via een afzonderlijk DALI-adres (Device Type 6) bestuurd. De bediening kan ook via twee knopingangen (SwitchDim2) worden uitgevoerd: SwD1: helderheid. Korte druk op de knop: aan/uit. Lange druk op de knop: dimmen. SwD2: scenarioschakelaar (korte druk op de knop). Colour&Dim: deze bedrijfsmodus dient voor het besturen van RGB-lampen. De besturing gebeurt via 2 DALI-adressen, waarbij via een adres de helderheid en via het andere de kanaalindeling (bijvoorbeeld kleur) wordt bepaald. De Colour&Dim modus maakt het mogelijk de kleur in te stellen zonder de helderheid te beïnvloeden en omgekeerd. De aanpassing gebeurt met DALI-standaardcommando's zoals Dim Up/Down en kan zo met alle gangbare besturingen en gateways (bijvoorbeeld KNX) worden uitgevoerd. Deze besturingsmogelijkheid biedt een alternatief voor de DT8-RGBWAF-modus. Te bedienen via DALI of SwitchDim2: DALI-adres 1, SwD1: helderheid. DALI-adres 2, SwD2: kleur.
