Eltako 33000014 LED-dimmer Geschikt voor lampen: LED-lamp Grijs kopen ? Conrad Electronic

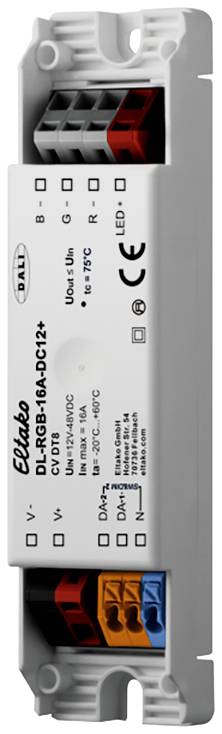

Een elektrisch onderdeel met aansluitingen en labels. Opschrift toont technische details, inclusief modelnummer en spanning.

Datasheet (PDF)

Leverbaar vr. 11 sep.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 140,49 / Stuk)

€ 140,49

excl. btw

Gratis verzending*

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

DALI-LED-dimmer 16 A RGB

Met RGB-kleurregeling
Voor plafondinstallatie
Aansluitstroom 8 A
Voor het aansturen van LED-modules met constante spanning (CV)

Technische specificaties

Voedingsspanning: 18-48 V DC

Soortnaam: LED-dimmer

Voedingsspanning: 48 V

Aansluitvermogen (max.): 768 W

Geschikt voor lampen: LED-lamp

Schakelvermogen (LED-lampen): 768 W

Kleur (specifiek): Grijs

Uitvoering: Druktoets

Afm.: (l x b x h) 22 x 30 x 120 mm

: 22 mm

Breedte: 30 mm

Hoogte: 120 mm

Diepte: 22 mm

: IP20

Gegevensoverdracht (Smart Home): Via kabel

Serie: Eltako

Stroomvoorziening: via systeembus

Montagewijze: Inbouw (in muur of meubel)
Montage voor verlaagd plafond

Schakelstroom (max.): 16 A

: Other

: Basic element

: Push button

: Grey

: TRUE

: Push-in clamp

: Untreated

: 0.12 W

: Thermoplastic

: Plastic

: Other

: TRUE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: TRUE

: FALSE

: 12-48 V

: 9.5-22.5 V

: FALSE

: Matt

: IP20

: 1.5-2.5 mm²

: 30 mm

: 120 mm

: 22 mm

: FALSE

: FALSE

: FALSE

: 22 mm

: FALSE

: 768-768 W

: FALSE

: FALSE

: FALSE

: 768 W

: TRUE

Documenten en downloads

Datablad

Datablad 2256239 Eltako 33000014 LED-dimmer Geschikt voor lampen: LED-lamp Grijs

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2256239 Eltako 33000014 LED-dimmer Geschikt voor lampen: LED-lamp Grijs

Omschrijving

DALI-LED-dimmer met RGB-kleurregeling voor plafondinstallatie. Stand-byverlies slechts 0,12 watt. Geschikt voor het aansturen van LED-modules met constante spanning (CV) met bedrijfsspanningen van 12 V tot 48 V. Bedrijfsmodus DT8: één DALI-adres voor het regelen van helderheid en kleur (DALI DT8, type RGBWAF). Bedrijfsmodus Colour&Dim: aansturing via 2 DALI-adressen, een voor het verstellen van de helderheid en een voor het verstellen van de kleur. SwitchDim2: gebruik via 2 schakelingangen maakt regeling van helderheid en kleur mogelijk zonder DALI. Dimbereik 0,1-100%. Omschakelbare PWM-frequentie (122 Hz/244 Hz/488 Hz/976 Hz). Voedingsspanning 12 V tot 48 V DC (overeenkomstig de bedrijfsspanning van de LED-modules). Aansluitstroom 16 A. De maximale aansluitstroom kan naar wens over de kanalen worden verdeeld. Geringe stand-byverliezen. Hoog rendement. Configuratie via PC-software DALI-Cockpit en DALI-USB-interface. Bedrijfsmodi: het apparaat beschikt over meerdere bedrijfsmodi: DT8 (leveringstoestand): in deze bedrijfsmodus worden de helderheid en kleur via één DALI-adres (Device Type 8) geregeld. De bediening kan ook via twee knopingangen (SwitchDim2) worden uitgevoerd: SwD1: helderheid. Korte druk op de knop: aan/uit. Lange druk op de knop: dimmen. SwD2: kleur. Colour&Dim: deze bedrijfsmodus dient voor het besturen van RGB-lampen. De besturing gebeurt via 2 DALI-adressen, waarbij via een adres de helderheid en via het andere de kanaalindeling (bijvoorbeeld kleur) wordt bepaald. De Colour&Dim modus maakt het mogelijk de kleur in te stellen zonder de helderheid te beïnvloeden en omgekeerd. De aanpassing gebeurt met DALI-standaardcommando's zoals Dim Up/Down en kan zo met alle gangbare besturingen en gateways (bijvoorbeeld KNX) worden uitgevoerd. Deze besturingsmogelijkheid biedt een alternatief voor de DT8-RGBWAF-modus. Te bedienen via DALI of SwitchDim2: DALI-adres 1, SwD1: helderheid. DALI-adres 2, SwD2: kleur.
