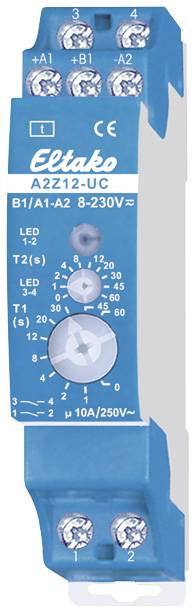

Eltako 23200302 A2Z12-UC Tijdrelais Multifunctioneel 230 V/AC 1 stuk(s) Tijdsduur: 0.1 - 14400 s 2x NO
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Tijdrelais
Uitvoering
Multifunctioneel
Functies
Inschakelvertraging
Voedingsspanning
230 V/AC
Contactsoort
2x NO
Datasheet (PDF)
89 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 54,54 / Stuk)
€ 54,54
excl. btw
& Inclusief 14 dagen retourrecht
Technische specificaties
- Soortnaam
Tijdrelais
- Type
A2Z12-UC
- Uitvoering
Multifunctioneel
- Aansluiting
Schroeven
- Functies
Inschakelvertraging
- Voedingsspanning
230 V/AC
2x NO
- Contactmateriaal
Koper
- Schakelspanning (max.)
250 V/AC
- Schakelstroom (max.)
10 A
- Max. schakelvermogen
1000 W
- Tijdsduur (min.)
0.1 s
- Tijdsduur (max.)
14400 s
- Breedte
18 mm
- Hoogte
66 mm
- Diepte
58 mm
- Afm.
(b x h x d) 18 x 66 x 58 mm
- Inhoud
1 stuk(s)
10 A
DIN rail
18 mm
Additive operating delay
66 mm
58 mm
58 mm
Analogue with single function
10 A
1
0
8-230 V
8-230 V
AC/DC
AC/DC
50-50 Hz
AC/DC
0.1-14400 s
Screw connection
230-230 V
12-12 V
Other
8-230 V
Seconds/minutes
Seconds/minutes
0-60
0-60
1000 W
500 VA
250 VA
AC
2
Copper
230-230 V
8-8 V
0
2
Thermoplastic
- UKCA
n.v.t.
Documenten en downloads
Datablad
Datablad 2637514 Eltako 23200302 A2Z12-UC Tijdrelais Multifunctioneel 230 V/AC 1 stuk(s) Tijdsduur: 0.1 - 14400 s 2x NO
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2637514 Eltako 23200302 A2Z12-UC Tijdrelais Multifunctioneel 230 V/AC 1 stuk(s) Tijdsduur: 0.1 - 14400 s 2x NO
Omschrijving
2-traps aanspreekvertraging, 1+1 NO-contact potentiaalvrij 10A/250V AC, 230V-LED-lampen tot 200 W, gloeilampen 1000 W. Stand-by verlies slechts 0.4 Watt. Serie-inbouwapparaat voor montage op draagrail DIN-EN 60715 TH35. 1 deeleenheid = 18 mm breed, 58 mm diep. De modernste hybride techniek combineert de voordelen van slijtagevrije elektronische aansturing met de hoge prestaties van speciaalrelais. Universele stuurspanning 8 - 230 V UC. Voedingsspanning zoals de stuurspanning. Contactstandindicatie met twee LED's. Uiterst laag schakelgeluid. Door het gebruik van een bistabiel relais is er ook in ingeschakelde toestand geen spoelvermogensverlies en geen opwarming hierdoor. Wacht na de installatie de automatische korte synchronisatie af alvorens het geschakelde toestel op het lichtnet aan te sluiten. Bij uitval van de voedingsspanning wordt gedefinieerd uitgeschakeld. Met het aanleggen van de stuurspanning begint de tijdstroom T1 tussen 0 en 60 seconden. Aan het einde van het contact sluit het contact 1-2 en de tijdstroom T2 begint tussen 0 en 60 seconden. Aan het einde van het contact sluit het contact 3-4. Na een onderbreking begint de tijdstroom opnieuw met T1.
