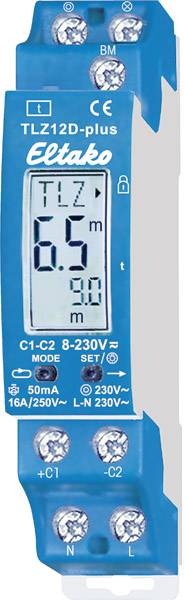

Eltako 23100800 Schakelklok trappenhuisverlichting Digitaal 2300 W Uitschakelwaarschuwing

1 NO-contact niet potentiaalvrij 16 A/250 V AC, gloeilampen tot 2300 W, spaarlampen en LED-lampen tot 200 W. Stuurspanning 230 V en/of 8..230 V UC. Uitschakelverwittiging en knop voor continu licht inschakelbaar. Stand-byverbruik slechts 0,5 W. Met spaarlampoptimalisatie en multifunctie. Serie-inbouwapparaat voor montage op draagrail DIN-EN 60715 TH35. 1 deeleenheid = 18 mm breed, 58 mm diep. De functies en tijden worden overeenkomstig de gebruiksaanwijzing met de toetsen MODE en SET ingevoerd en digitaal op het LC-display weergegeven. Toetsblokkering is mogelijk. Contactschakeling in de nuldoorgang voor het ontzien van contacten en lampen. Hierdoor wordt vooral de levensduur van spaarlampen verlengd. De geruisloze elektronica is zelfs voor de gevoeligste oren niet storend - dit geheel in tegenstelling tot veel synchroonmotoren met mechanische transmissie. Door het gebruik van een bistabiel relais is er ook in ingeschakelde toestand geen spoelvermogensverlies of opwarming. Wacht na de installatie de automatische korte synchronisatie af, voordat de geschakelde verbruiker op het lichtnet wordt aangesloten. Stuur-, voedings- en schakelspanning 230 V. Daarnaast met galvanisch gescheiden universele stuurspanning 8..230 V UC. Voor 3- en 4-aderige schakelingen, herinschakelbaar, met plafondverlichting bij 4-aderige schakeling. Automatische herkenning van het schakeltype. Glimlampstroom tot 50 mA, afhankelijk van de ontstekingsspanning van de glimlampen. Nauwkeurige tijdsinstelling 1 tot 99 minuten.
Eigen knop voor continu licht met de uitstekende toets SET in de functies TLZ, ESV, ES en ER. Met bewegingsmelderstuuringang BM die in de functie TLZ het ingangssignaal omzet in een stuurpuls. De functie knop voor continu licht is dan niet actief. Na een stroomstoring in de functie-instelling TLZ wordt de verlichting weer ingeschakeld, als het tijdsverloop nog niet was afgesloten.
Het tijdsverloop wordt in het midden van het display weergegeven. Ondertussen knippert de ingestelde tijd in de onderste rand van het display. De opgelopen inschakeltijd wordt daar buiten een tijdsverloop weergegeven. Eerst in uren (h) en vervolgens in maanden (m) met een cijfer achter de komma. Als de ingestelde tijd knippert, maar de tijdsverloopweergave niet verandert, is een stuurknop geblokkeerd. Bij ingeschakelde uitschakelverwittiging knippert de verlichting gedurende een instelbare tijd van 10 tot 50 seconden voor het tijdsverloop en in totaal 3 keer met steeds kortere intervallen. Bij ingeschakelde knop voor continu licht kan de verlichting continu worden ingeschakeld door langer dan 1 seconde op de knop te drukken. Dit continue licht wordt na een instelbare tijd van 0,5 tot 10 uur automatisch uitgeschakeld of kan door langer dan 2 seconden op de knop te drukken worden uitgeschakeld. Deze functie is bij de BM-ingang niet actief. Als de knop voor continu licht en de uitschakelverwittiging zijn ingeschakeld, wordt na het uitschakelen van het continue licht eerst de uitschakelverwittiging uitgevoerd. Als gedeeltelijk of alleen maar spaarlampen (ESL) worden geschakeld, moet op het display de positie 'ESL' worden geactiveerd. Een plusteken naast de functieafkorting helemaal bovenaan op het display geeft dit aan.
Binnen de eerste seconde na het inschakelen of herinschakelen kan bij de TLZ-functies de tijd worden verlengd door maximaal 3 keer kort te drukken op de knop (pompen). Telkens als u op de knop drukt, wordt de ingestelde tijd met 1x verlengd. Deze functie is bij de BM-ingang niet actief.
Met multifunctie: omschakelbaar naar de functies ES (impulsschakelaar), ER (relais), ESV (impulsschakelaar met afvalvertraging) en BZ (bedrijfsurenteller). Na het instellen van de gewenste functie kan deze worden vergrendeld. Een pijl rechts naast de functieafkorting aan de bovenzijde van het display, geeft de vergrendeltoestand aan. ESV: na het verstrijken van de ingestelde vertragingstijd van 0,1 tot 9,9 uur wordt automatisch uitgeschakeld, als de handmatige Uit-opdracht niet is geactiveerd. Uitschakelverwittiging, knop voor continu licht en ESL zijn ook bij ESV inschakelbaar. BZ: zolang de knopingang is opgewekt, wordt het plusteken naast de functieafkorting BZ helemaal bovenaan op het display en de opgetelde tijd in de onderste rand van het display weergegeven. Eerst tot 9999 uur (h), daarna automatische omschakeling naar maanden (m) van telkens 730 uur en met aanduiding met 1 cijfer achter de komma. Het relais wordt in deze functie niet geschakeld.
Menu inclusief selecteerbare taal Duits, Engels of Frans volgens meegeleverde gebruiksaanwijzing.
