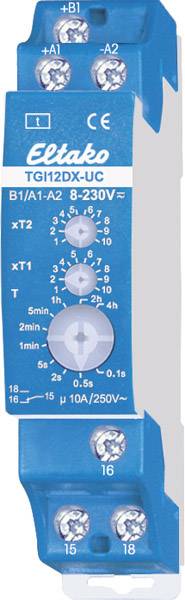

Eltako 23001402 TGI12DX-UC Tijdrelais Monofunctioneel 230 V 1 stuk(s) Tijdsduur: 0.1 s - 40 h 1x wisselcontact
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Tijdrelais
Uitvoering
Monofunctioneel
Functies
Pulsgever
Voedingsspanning
230 V
Contactsoort
1x wisselcontact
Datasheet (PDF)
4 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 42,97
3
3% = € 1,40
€ 41,57
5
5% = € 1,96
€ 41,01
10
5% = € 2,33
€ 40,64
25
6% = € 2,75
€ 40,22
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Totaal (€ 42,97 / Stuk)
€ 42,97
excl. btw
& Slechts 4 Stuk(s) beschikbaar
Technische specificaties
- Soortnaam
Tijdrelais
- Type
TGI12DX-UC
- Uitvoering
Monofunctioneel
- Aansluiting
Schroefklem
- Functies
Pulsgever
- Voedingsspanning
230 V
1x wisselcontact
- Contactmateriaal
Koper
- Schakelspanning (max.)
230 V/AC
- Schakelstroom (max.)
10 A
- Max. schakelvermogen
2000 W
- Tijdsduur (min.)
0.1 s
- Tijdsduur (max.)
40 h
- Breedte
18 mm
- Hoogte
66 mm
- Diepte
58 mm
- Afm.
(b x h x d) 18 x 66 x 58 mm
- Inhoud
1 stuk(s)
10 A
18 mm
66 mm
58 mm
10 A
1
0.1-14400 s
Screw connection
230-230 V
12-12 V
Other
2000 W
1000 VA
1000 VA
500 VA
AC
1
Copper
230-230 V
8-8 V
Thermoplastic
- UKCA
n.v.t.
Documenten en downloads
Datablad
Datablad 2162038 Eltako 23001402 TGI12DX-UC Tijdrelais Monofunctioneel 230 V 1 stuk(s) Tijdsduur: 0.1 s - 40 h 1x wisselcontact
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2162038 Eltako 23001402 TGI12DX-UC Tijdrelais Monofunctioneel 230 V 1 stuk(s) Tijdsduur: 0.1 s - 40 h 1x wisselcontact
Omschrijving
Analoog instelbaar tijdrelais. Stand-byverbruik slechts 0,02 - 0,4 watt. Dit analoog instelbare tijdrelais is identiek aan het multifunctionele tijdrelais, maar heeft slechts 1 functie. Bij type TGI12DX-UC kunnen T1 en T2 afzonderlijk worden ingesteld via een tweede multiplier terwijl de tijdbasis gelijk blijft. Hiervoor eenvoudig de N-kabel op de klem (N) en L op 15 (L) aansluiten. Hierdoor ontstaat een extra stand-by-verbruik van slechts 0,1 watt. Universele stuurspanning 8 - 230 V UC. Voedingsspanning zoals de stuurspanning. Tijdbereik 0,1 seconden tot 40 uur. Door het gebruik van een bistabiel relais is er ook in ingeschakelde toestand geen spoelvermogensverlies en geen opwarming hierdoor. Wacht na de installatie de automatische korte synchronisatie af alvorens het geschakelde toestel op het lichtnet aan te sluiten. De lichtdiode onder de grote draaischakelaar geeft tijdens het tijdsverloop de contactstand weer.
