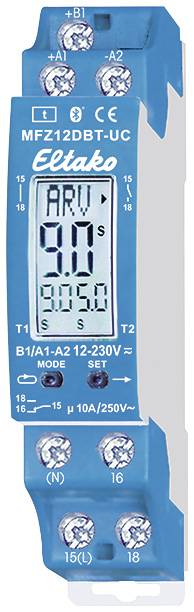

Eltako 23001003 MFZ12DBT-UC Tijdrelais Multifunctioneel 230 V/AC 1 stuk(s) Tijdsduur: 0.1 - 14400 s 1x wisselcontact Pie

Digitaal instelbaar multifunctioneel tijdrelais met display en Bluetooth met de Eltako Connect-app. Met 18 functies. 1 wisselcontact potentiaalvrij 10A/250V AC en DX, 230V-LED-lampen tot 200 W, gloeilampen 2000W. Met displayverlichting. Stand-by verlies slechts 0,1 - 0,3 watt. Serie-inbouwapparaat voor montage op draagrail DIN-EN 60715 TH35. 1 deeleenheid = 18 mm breed, 58 mm diep. Met de gepatenteerde Eltako-duplex-technologie (DX) kunnen de normaal potentiaalvrije contacten bij het schakelen van 230V-wisselspanning 50 Hz toch in nuldoorgang schakelen en daarmee de slijtage drastisch verminderen. Hiervoor eenvoudig de N-kabel op de klem (N) en L op 15 (L) aansluiten. Hierdoor ontstaat een extra stand-byverlies van slechts 0,1 watt. Universele stuurspanning 12..230 V UC. Voedingsspanning zoals de stuurspanning. Zowel de functie als de tijden worden met één druk op de knop ingevoerd en digitaal op een LC-display weergegeven. Hiervoor zijn slechts twee toetsen te bedienen. Bij de tijdinstelling kunnen binnen de vooraf ingestelde tijdschaal (0,1-9,9 of 1-99 seconden, minuten of uren) alle waarden worden ingevoerd. De langste tijd is 99 uur. 600 tijdsinstellingen zijn mogelijk. De ingevoerde tijd(en) wordt (worden) continu digitaal weergegeven. Functies: RV = terugvalvertraging. AV = aanspreekvertraging. AV+ = Additive aanspreekvertraging. TI = klokgever met impuls beginnend. TP = klokgever met pauze beginnend. IA = impulsgestuurde aanspreek vertraging (bijv. automatische deuropener). IF = impulsvormer. EW = inschakelwisser. AW = uitschakelaar. EAW = inschakel- en uitschakelwisser. ARV = aanspreek- en terugvalvertraging. ARV+ = Additive aanspreek- en terugvalvertraging. ES = stroomstootschakelaar. SRV = stroomstootschakelaar met terugvalvertraging. ESV = stroomstootschakelaar met terugvalvertraging en uitschakelwaarschuwing. HIJ = relais. ON = duur AAN. OFF = duur UIT. Bij de functies TI, TP, IA, EAW, ARV en ARV+ kan een afwijkende tweede tijd worden ingevoerd, ook met een ander tijdschema. De instelling van het tijdrelais gebeurt via Bluetooth met de app of met DE toetsen MODE en SET. Door de 1e Indrukken van MODE resp. SET schakelt de displayverlichting in. 20 seconden na de laatste MODE- resp. SET-bediening springt het programma automatisch terug naar de normale weergave van de lichtsterkte en de displayverlichting wordt uitgeschakeld. Schakelklok met de app verbinden: SET indrukken, op het display verschijnt BLE (Bluetooth) en de ID van de schakelklok. Nu kan de verbinding met de app tot stand worden gebracht (levertoestand PIN 123123). QR-code op de gebruiksaanwijzing scannen, de app voert door het aanleren. Nakeer de verbinding met de app tot stand is gebracht, verschijnt BLE+ op het display. De toetsen MODE en SET zijn nu vergrendeld. Na 20 minuten zonder interactie met de schakelklok wordt de verbinding automatisch verbroken. PIN wijzigen: De PIN voor de Bluetooth-verbinding kan in de app, onder de invoer apparaat-PIN, worden gewijzigd. Bluetooth-reset (evt. Gewijzigde PIN wissen): De verbinding met de app moet gescheiden zijn. MODE en SET gelijktijdig 2 seconden indrukken, RES knippert op het display. Nu SET 2 seconden indrukken, er verschijnt BLE op het display. Wordt met MODE bevestigd, dan wordt de BLE-reset uitgevoerd, de PIN gewist en de levertoestand gemaakt. Tijdrelais met DE toetsen MODE en SET instellen: Door op DE TOETS MODE te drukken, wordt het LCD-element gekozen dat moet worden gewijzigd. Het element dat zich telkens in de toegang bevindt knippert. Door op de toets SET te drukken wordt het in de toegang aanwezige element gewijzigd. Dit kan de functie, het tijdschema, de tijd T1 of de tijd T2 zijn (alleen bij TI, TP, IA, EAW, ARV en ARV+). Elke invoer wordt met DE toets MODE beëindigd. Na de tijdinstelling met MODE knippert geen element meer - het tijdrelais is klaar voor gebruik. Veiligheid bij stroomuitval: De ingestelde parameters worden in een EEPROM opgeslagen en zijn daarom na een stroomuitval direct weer beschikbaar.

De teksten voor dit artikel zijn automatisch vertaald.
