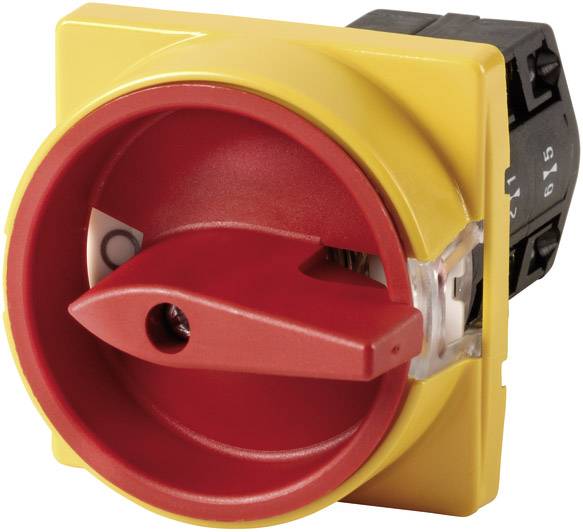

Eaton TM-2-8293/E/SVB Nokkenschakelaar Uitschakelbaar 10 A 690 V 1 x 90 ° Geel, Rood 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Nokkenschakelaar
Actuator type
Noodstop draaischakelaar
Schakelhoek
1 x 90 °
Montagewijze
Inbouw (in muur of meubel)
Schakelspanning
690 V
Datasheet (PDF)
9 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 74,37 / Stuk)
€ 74,37
excl. btw
& Slechts 9 Stuk(s) beschikbaar
Gratis verzending met
Incl. 14 dagen retourrecht (30 dagen met)
Technische specificaties
- Sezionatore ausiliario EATON TM-2-8293/E/SVB
- Soortnaam
Nokkenschakelaar
- Bijzonderheden
Uitschakelbaar
- Kleur behuizing/knop
Geel
Rood
- Functie
Continu
- Actuator type
Noodstop draaischakelaar
- Schakelhoek
1 x 90 °
- Uitvoering
Afsluitbaar in de stand Uit
- Montagewijze
Inbouw (in muur of meubel)
- Opdrukmotief
0/1
- Aantal polen
3
- Aansluiting
Schroeven
- Afm. schroefdraad
M2.5
- Schakelspanning
690 V
- Schakelstroom (max.)
10 A
3 kW
- Min. temperatuur
-25 °C
- Max. temperatuur
+50 °C
48 mm
- Breedte
48 mm
IP65
- Inhoud
1 stuk(s)
- Type
TM-2-8293/E/SVB
- Afm.
(l x b) 48 mm x 48 mm
30
48 mm
89 mm
0 kW
0
0
10 A
4
500-500 V
0 kA
IP65
0
1
TRUE
FALSE
Screw connection
TRUE
Door coupling rotary drive
TRUE
FALSE
TRUE
3 kW
0 kA
Red
FALSE
TRUE
FALSE
FALSE
FALSE
500 V
FALSE
FALSE
Built-in device fixed built-in technique
0 A
0 kW
FALSE
12
FALSE
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 703740 Eaton TM-2-8293/E/SVB Nokkenschakelaar Uitschakelbaar 10 A 690 V 1 x 90 ° Geel, Rood 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 703740 Eaton TM-2-8293/E/SVB Nokkenschakelaar Uitschakelbaar 10 A 690 V 1 x 90 ° Geel, Rood 1 stuk(s)
Informatie
Informatie 703740 Eaton TM-2-8293/E/SVB Nokkenschakelaar Uitschakelbaar 10 A 690 V 1 x 90 ° Geel, Rood 1 stuk(s)
Omschrijving
Eaton Hauptschalter TM-2-8293/E/SVB
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:EatonBezeichnung:Hauptschalter EinbauTyp:TM-2-8293/E/SVBAusführung als Hauptschalter:jaAusführung als Wartungs-/Reparaturschalter:jaAusführung als Sicherheitsschalter:neinAusführung als NOT-AUS-Einrichtung:jaAusführung als Wendeschalter:neinAnzahl der Schalter:1Max. Bemessungsbetriebsspannung Ue bei AC:500 VBemessungsbetriebsspannung:500 VBemessungsdauerstrom Iu:10 ABemessungsdauerstrom bei AC-23, 400 V:6,59999999 ABemessungsdauerstrom bei AC-21, 400 V:0 ABemessungsbetriebsleistung bei AC-3, 400 V:0 kWBemessungskurzzeitstromfestigkeit Icw:0 kABemessungsbetriebsleistung bei AC-23, 400 V:3 kWSchaltleistung bei 400 V:0 kWBedingter Bemessungskurzschlussstrom Iq:0 kAPolzahl:4Motorantrieb optional:neinMotorantrieb integriert:neinSpannungsauslöser optional:neinGerätebauart:Einbaugerät FesteinbautechnikGeeignet für Bodenbefestigung:neinGeeignet für Frontbefestigung 4-Loch:jaGeeignet für Frontbefestigung Zentral:neinGeeignet für Verteilereinbau:neinGeeignet für Zwischenbau:neinFarbe des Betätigungselements:rotAusführung des Betätigungselements:TürkupplungsdrehantriebVerriegelbar:jaAnschlussart Hauptstromkreis:SchraubanschlussMit vormontierter Verkabelung:neinSchutzart (IP), frontseitig:IP65Schutzart (NEMA):12Breite:30 mmHöhe:48 mmTiefe:89 mm
Eaton Hauptschalter TM-2-8293/E/SVB: weitere Details
Hilfsstromtrennschalter, Sortiment: Steuerschalter, Typkenner: TM, Stopp-Funktion: NOT-AUS-Funktion, mit rotem Drehgriff und gelbem Sperrkranz, Hinweis: bis 250 V AC pro Kontakt, Kontakte: 4, Verriegelungsvorrichtung: In der Position 0 (Aus) verriegelbar, Schutzart: Front IP65, Bauform: Einbau, Schaltwinkel: 90 °, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 3 kW, Bemessungsdauerstrom: Iu = 10 A, 2 Baueinheit(en), Normen und Bestimmungen: IEC/EN 60947, VDE 0660, CSA, UL, Steuerschalter nach IEC/EN 60947-5-1, Hilfsstromschalter nach IEC/EN 60947-5-1 EAN: 4015080454854
Geliefert wird: Eaton (Moeller) Hauptschalter Einbau TM-2-8293/E/SVB, Verpackungseinheit: 1 Stk., EAN: 4015080454854
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:EatonBezeichnung:Hauptschalter EinbauTyp:TM-2-8293/E/SVBAusführung als Hauptschalter:jaAusführung als Wartungs-/Reparaturschalter:jaAusführung als Sicherheitsschalter:neinAusführung als NOT-AUS-Einrichtung:jaAusführung als Wendeschalter:neinAnzahl der Schalter:1Max. Bemessungsbetriebsspannung Ue bei AC:500 VBemessungsbetriebsspannung:500 VBemessungsdauerstrom Iu:10 ABemessungsdauerstrom bei AC-23, 400 V:6,59999999 ABemessungsdauerstrom bei AC-21, 400 V:0 ABemessungsbetriebsleistung bei AC-3, 400 V:0 kWBemessungskurzzeitstromfestigkeit Icw:0 kABemessungsbetriebsleistung bei AC-23, 400 V:3 kWSchaltleistung bei 400 V:0 kWBedingter Bemessungskurzschlussstrom Iq:0 kAPolzahl:4Motorantrieb optional:neinMotorantrieb integriert:neinSpannungsauslöser optional:neinGerätebauart:Einbaugerät FesteinbautechnikGeeignet für Bodenbefestigung:neinGeeignet für Frontbefestigung 4-Loch:jaGeeignet für Frontbefestigung Zentral:neinGeeignet für Verteilereinbau:neinGeeignet für Zwischenbau:neinFarbe des Betätigungselements:rotAusführung des Betätigungselements:TürkupplungsdrehantriebVerriegelbar:jaAnschlussart Hauptstromkreis:SchraubanschlussMit vormontierter Verkabelung:neinSchutzart (IP), frontseitig:IP65Schutzart (NEMA):12Breite:30 mmHöhe:48 mmTiefe:89 mm
Eaton Hauptschalter TM-2-8293/E/SVB: weitere Details
Hilfsstromtrennschalter, Sortiment: Steuerschalter, Typkenner: TM, Stopp-Funktion: NOT-AUS-Funktion, mit rotem Drehgriff und gelbem Sperrkranz, Hinweis: bis 250 V AC pro Kontakt, Kontakte: 4, Verriegelungsvorrichtung: In der Position 0 (Aus) verriegelbar, Schutzart: Front IP65, Bauform: Einbau, Schaltwinkel: 90 °, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 3 kW, Bemessungsdauerstrom: Iu = 10 A, 2 Baueinheit(en), Normen und Bestimmungen: IEC/EN 60947, VDE 0660, CSA, UL, Steuerschalter nach IEC/EN 60947-5-1, Hilfsstromschalter nach IEC/EN 60947-5-1 EAN: 4015080454854
Geliefert wird: Eaton (Moeller) Hauptschalter Einbau TM-2-8293/E/SVB, Verpackungseinheit: 1 Stk., EAN: 4015080454854
