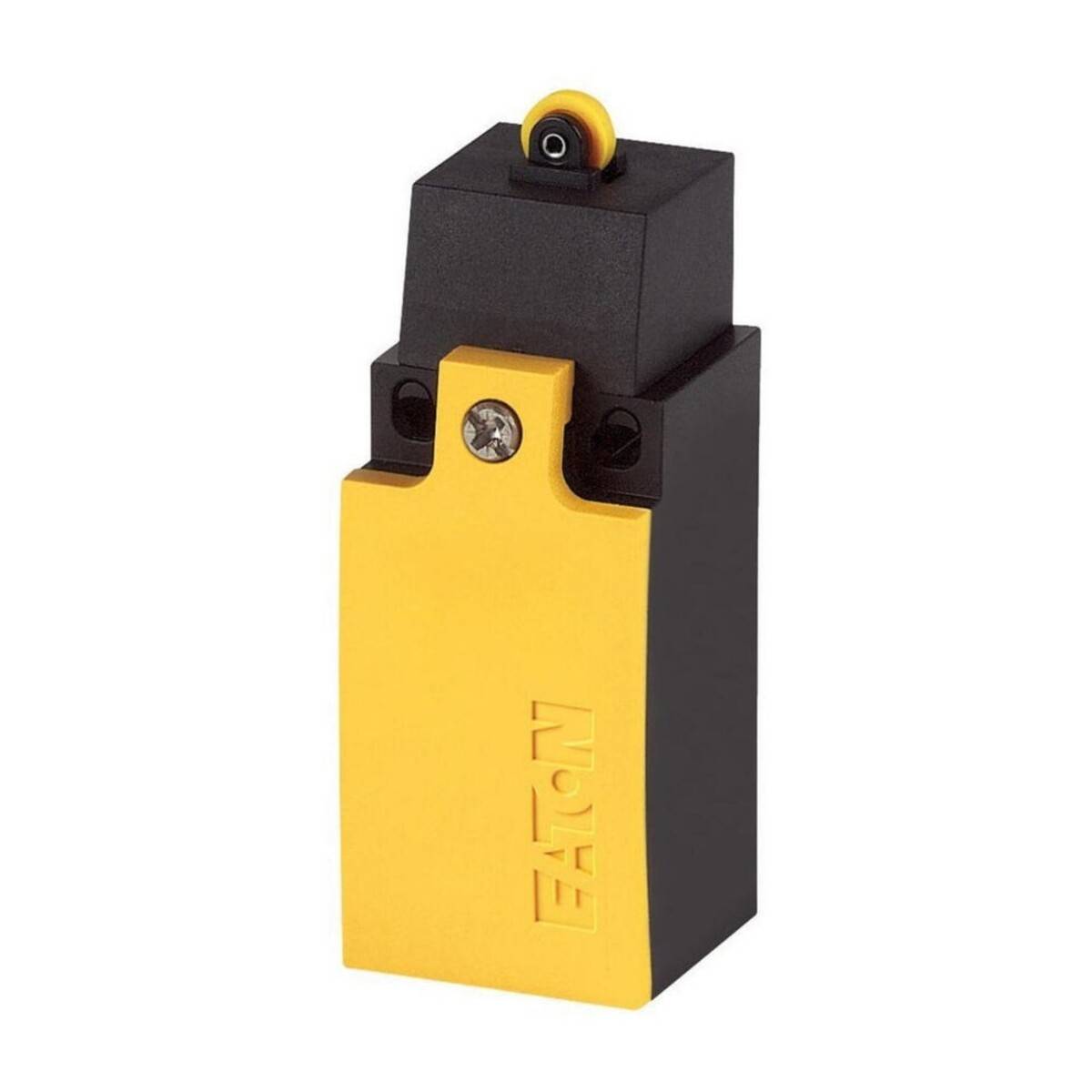

EATON ELECTRIC LS-11/P Eindschakelaar; roller van kunststof Ø9mm; NO + NC; 6A; M20; IP66

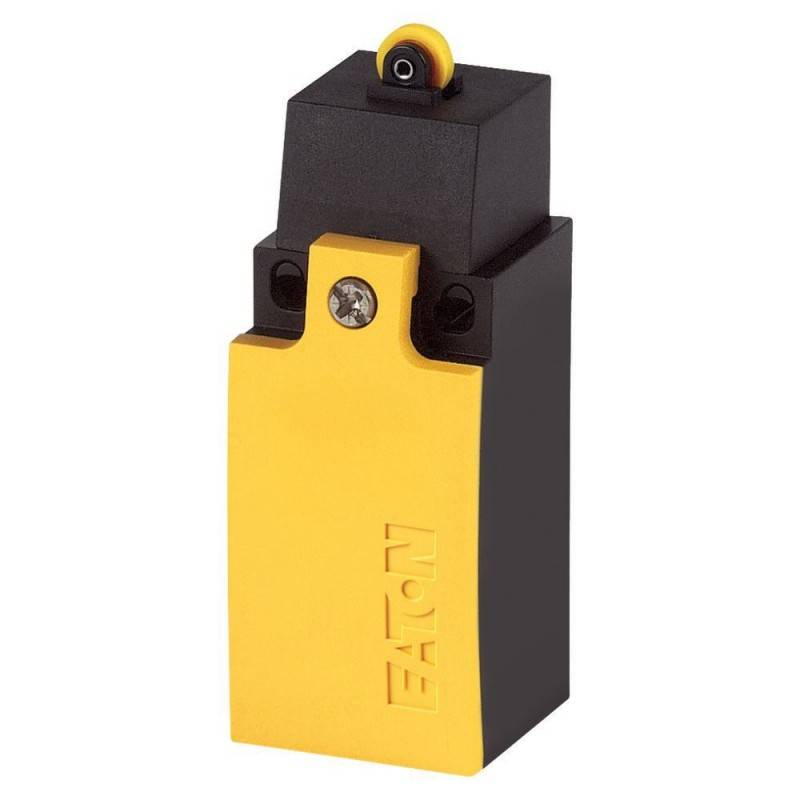

Een rechthoekige geel-zwarte sensor met schroefbevestiging en de tekst 'EATON' op het gele oppervlak.

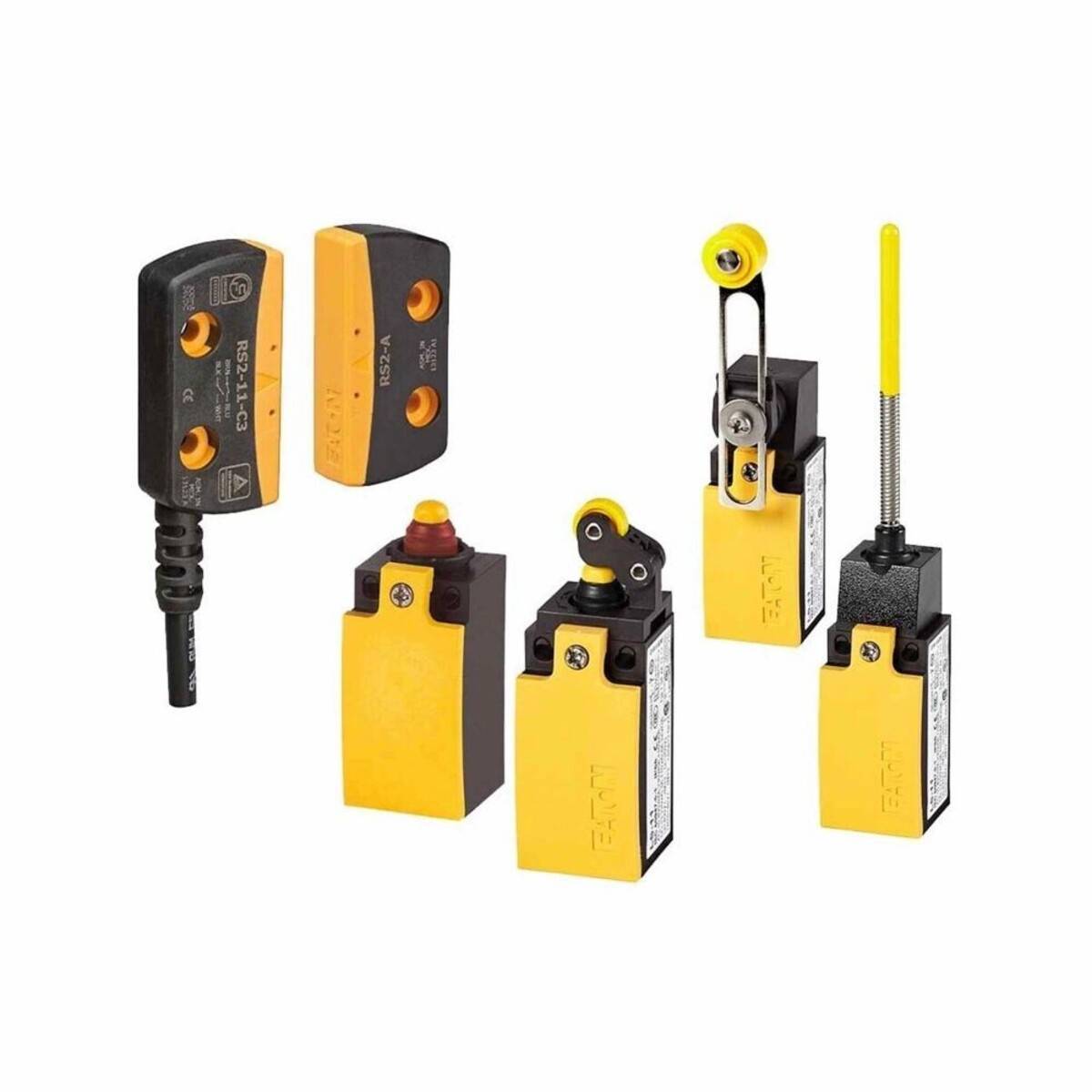

EATON ELECTRIC LS-11/P Eindschakelaar; roller van kunststof Ø9mm; NO + NC; 6A; M20; IP66 - 1 stuk-2

1/3

Datasheet (PDF)

Leverbaar vr. 2 okt.

6 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal

€ 92,83

excl. btw

Gratis verzending*

Slechts 6 Stuk(s) beschikbaar

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Vermogensverlies van het bedrijfsmiddel, stroomafhankelijk [Pvid]: 0 W
Vermogensverlies per pool, stroomafhankelijk [Pvid]: 0.17 W
Verliesvermogen statisch, stroomonafhankelijk [Pvs]: 0 W
Afvoerbaar verliesvermogen [Pve]: 0 W
Type-indicator: LS(M)-
Nominale bedrijfsstroom [Ie]: 0,3 A
Overspanningscategorie/verontreinigingsgraad: III/3
Model: EN 50047 vorm C
Kabeldoorsnede: 1x (0,5 - 1,5) mm²
Uitgang elektronisch: nee
Uitvoering: compleet apparaat
Nominale bedrijfsstroom Ie bij AC-15, 125 V: 6 A
Nominale bedrijfsstroom Ie bij AC-15, 230 V: 6 A
Nominale bedrijfsstroom Ie bij AC-15, 24 V: 6 A
Nominale bedrijfsstroom Ie bij DC-13, 125 V: 0,8 A
Nominale bedrijfsstroom Ie bij DC-13, 230 V: 0,3 A
Nominale bedrijfsstroom Ie bij DC-13, 24 V: 3 A
Nominale piekspanning [Uimp]: 4000 V AC
Schakelfrequentie [schakelcycli/h]: ≦ 6000
Behuizingsmodel: vierkant
Klimaatbestendigheid: vochtige warmte, constant conform IEC 60068-2-78 vochtige warmte, cyclisch, conform IEC 60068-2-30
Kortsluitvastheid conform IEC/EN 60947-5-1: 6 A gG/gL
Netfrequentie: max. 400 Hz
Schakelfunctie: slow-action
Schokbestendigheid (halve sinus 20 ms): 25 g
Herhalingsnauwkeurigheid: ± 0,15 mm
Geforceerd openen: ja
Voorwaardelijke kortsluitstroom: 1 kA

Soortnaam: Eindschakelaar

Aansluiting: Spanveer

Actuator type: Rolplunjer

Schakelspanning: 400 V

Schakelstroom (max.): 6 A

: 1x NO
1x NC

Gewicht: 0.057 kg

Kleur (specifiek): Geel

Min. temperatuur: -25 °C

Max. temperatuur: +70 °C

: IP66
IP67

Mechanische levensduur: > 8 x 10⁶ cycli

Materiaal: Kunststof

Breedte: 31 mm

Type: 266112

Inhoud: 1 stuk(s)

Afm.: (l x b x h) 33.5 x 31 x 61 mm

Hoogte: 61 mm

: 33.5 mm

Diepte: 33.5 mm

: Slow-action switch

: 6 A

: 0.3 A

: Plastic

: TRUE

: Other

: FALSE

: None

: Cable entry metrical

: None

: None

: Cuboid

: IP66/IP67

: TRUE

: 1

: Roller cam

: None

: FALSE

: 6 A

: 6 A

: 0.8 A

: 3 A

: 31 mm

: 0 mm

: 61 mm

: 33.5 mm

: FALSE

: -25-70 °C

: 1

: 1

: 0

: Roller cam straight

: Other

UKCA: Ja

Documenten en downloads

Datablad

Datablad 703392 EATON ELECTRIC LS-11/P Eindschakelaar; roller van kunststof Ø9mm; NO + NC; 6A; M20; IP66 - 1 stuk

Informatie

Informatie 703392 EATON ELECTRIC LS-11/P Eindschakelaar; roller van kunststof Ø9mm; NO + NC; 6A; M20; IP66 - 1 stuk

Omschrijving

Eindschakelaar; roller van kunststof Ø9mm; NO + NC; 6A; M20; IP66
Producent: EATON ELECTRIC
Producentenserie: LS-Titan
Dichtheidsklasse: IP66
Corpusmateriaal: plastic
Werktemperatuur: -25...70°C
Max. stroom contacten: 6A
Belastbaarheid DC-contacten @R: 10A / 24V DC
Belastbaarheid AC-contacten @R: 6A / 240V AC
Eigenschappen eindschakelaars: vertragingsschakelaar
Aantal montageopeningen: 2
Afmetingen corpus: 31x55x33,5mm
Schakelspanning: max. 220V DC, max. 400V AC
Aansluiting: M20
Raster montage-openingen: 20...22mm
Uitgangsconfiguratie: NO + NC
Soort kop: roller van kunststof Ø9mm
Type sensor: eindschakelaar
