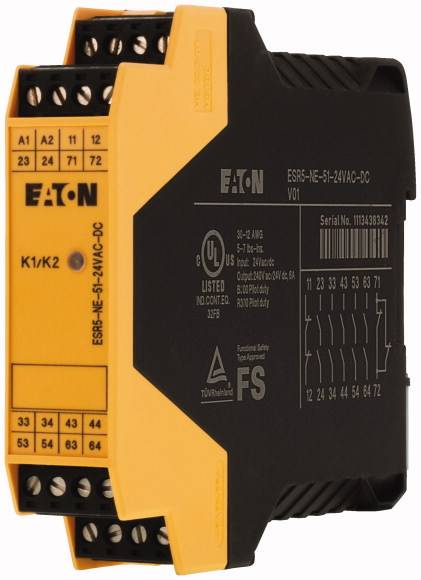

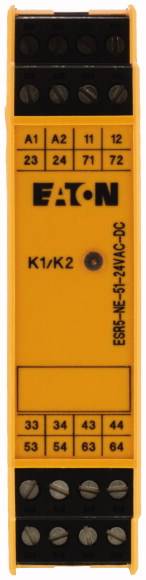

Eaton ESR5-NE-51-24VAC-DC Veiligheidsrelais (b x h x d) 22.5 x 99 x 114.5 mm 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Veiligheidsrelais
Aansluiting
Schroefaansluiting
Type
ESR5-NE-51-24VAC-DC
Min. voedingsspanning
24 V
Max. voedingsspanning
230 V
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Totaal (€ 173,55 / Stuk)
€ 173,55
excl. btw
& Gratis verzending*
Incl. 14 dagen retourrecht (30 dagen met)
Technische specificaties
- Isoleerlengte: 7 mm
- Aansluitingsdoorsnede: 24-12 AWG
- Reactietijd: bij Ue in automatisch bedrijf: type 20 bij Ue in handmatig bedrijf: type 20 ms
- Storingskans per uur [PFHd]: 1,02 x 10-10
- Uitgangszekering: C6
- Analyse van de ingangen: eenkanaals
- Nominale isolatiespanning [Ui]: 250 V AC
- Nominale piekspanning [Uimp]: 4000 V AC
- Aanraakbescherming bij verticale bediening langs voor (EN 50274): vinger- en handrugveilig
- Bedrijf: eenkanaals
- Bedrijfsomstandigheden: 2000 m.
- Inschakelstroom: min.-max. 0,025-6 A
- Vrijgavestroompaden conform EN 60204-1 stopcategorie 0: 5
- Gewicht: 0,22 kg
- Kortsluitbeveiliging voor uitgangscircuits, extern: smeltzekering 6 A gL/gG
- Maximaal uitschakelvermogen: 42 W
- Meldstroompaden: 1
- Minimaal schakelvermogen: 0,4 W
- Montage: DIN-rail IEC/EN 60715, 35 mm
- Kwadratische totaalstroom: 72 A2 (ITH2 = I12 + I22 + I32 + I42 + I52) A2
- Schakelfrequentie maximaal: 0,5 Hz
- Veiligheidstechnische kenmerken: cat. 4
- Statusweergave: groene LED
- Dissipatievermogen [P]: 5,8 W
- Toegestaan bereik: 0,85 - 1,1 x Ue
- Overspanningscategorie / verontreinigingsgraad: III/2
- Soortnaam
Veiligheidsrelais
- Type
ESR5-NE-51-24VAC-DC
- Aansluiting
Schroefaansluiting
- Min. voedingsspanning
24 V
- Max. voedingsspanning
230 V
- Voedingsspanning
24 - 230 V
- Response-tijd
20 ms
- Schakelstroom (max.)
4 A
IP20
- Bedrijfstemperatuur (min.)
-20 °C
- Bedrijfstemperatuur (max.)
+55 °C
- Diepte
114.5 mm
- Breedte
22.5 mm
- Hoogte
99 mm
- Afm.
(b x h x d) 22.5 x 99 x 114.5 mm
- Inhoud
1 stuk(s)
22.5 mm
Expansion device
99 mm
114.5 mm
2.2 W
0-0 s
TRUE
24-24 V
24-24 V
AC/DC
AC/DC
AC/DC
TRUE
FALSE
TRUE
5
0
0
0
1
0
0
0
Screw connection
TRUE
FALSE
None
FALSE
AC/DC
4 A
FALSE
FALSE
TRUE
FALSE
TRUE
FALSE
FALSE
Level e
0
24-24 V
24-24 V
24-24 V
24-24 V
24-24 V
24-24 V
1-channel
3
TRUE
- UKCA
n.v.t.
Documenten en downloads
Datablad
Datablad 1973239 Eaton ESR5-NE-51-24VAC-DC Veiligheidsrelais (b x h x d) 22.5 x 99 x 114.5 mm 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 1973239 Eaton ESR5-NE-51-24VAC-DC Veiligheidsrelais (b x h x d) 22.5 x 99 x 114.5 mm 1 stuk(s)
Omschrijving
Contactuitbreiding onvertraagd, voor uitbreiding van de contacten met veiligheidslogicamodules, eenkanaals bedrijf, voedingsspanning 24 V DC of 24 V AC 50/60 Hz, 5 vrijgavestroompaden (IEC/EN60204 stopcategorie 0) – maximaal de stopcategorie van het basisapparaat wordt bereikt conform IEC 61508 en IEC 60204, 2 meldstroompaden, aanraakbeveiliging conform EN50274 bij verticale bediening langs voor vinger- en handrugveilig, geschikt voor PL e, cat. 4 conform EN ISO 13849-1/SILCL3 conform IEC 62061/SIL3 conform IEC61508
