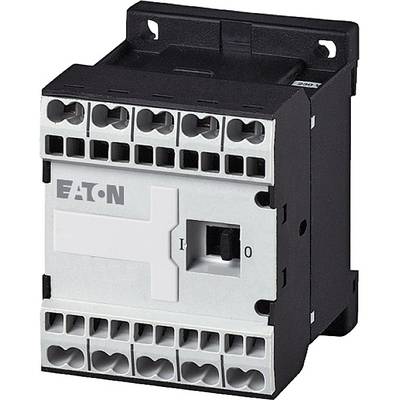

Eaton DILEM-01-G-C(24VDC) Vermogensbeveiliging 3x NO 4 kW Met hulpcontact Geschikt voor merk (relais): Eaton 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Vermogensbeveiliging
Aantal polen
3-polig
Vermogen
4 kW
Aansluiting
Trekveeraansluiting
Type
DILEM-01-G-C(24VDC)
Datasheet (PDF)
11 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 54,54
3
3% = € 1,77
€ 52,77
5
5% = € 2,48
€ 52,06
10
5% = € 2,95
€ 51,59
25
6% = € 3,49
€ 51,05
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Totaal (€ 54,54 / Stuk)
€ 54,54
excl. btw
& Gratis verzending met
Incl. 14 dagen retourrecht (30 dagen met)
Technische specificaties
- Stroomtype: gelijkstroom
- Spanningstype voor bediening: DC
- Nominaal bedrijfsvermogen Ie bij AC-4, 400 V: 3 kW
- Nominale bedrijfsstroom Ie bij AC-1, 400 V: 22 A
- Nominale bedrijfsstroom Ie bij AC-3, 400 V: 9 A
- Nominale bedrijfsstroom Ie bij AC-4, 400 V: 6,6 A
- Koppelbaar: nee
- Soortnaam
Vermogensbeveiliging
- Type
DILEM-01-G-C(24VDC)
- Aantal polen
3-polig
3x NO
- Type hulpcontact
1x NC
- Regelspanning (min.)
24 V/DC
- Regelspanning (max.)
24 V/DC
- Stuurspanningsbereik
24 - 24 V/DC
- Schakelspanning (min.)
24 V/AC
- Schakelspanning (max.)
690 V/AC
- Continu stroom (max.)
22 A
4 kW
- Geschikt voor merk
Eaton
- Geschikt voor serie
Eaton serie DILEM
- Bijzonderheden
Met hulpcontact
- Montagewijze
Veeraansluiting
- Aansluiting
Trekveeraansluiting
- Breedte
45 mm
- Hoogte
58 mm
- Diepte
54 mm
- Afm.
(b x h x d) 45 x 58 x 54 mm
- Inhoud
1 stuk(s)
- Conform RoHS
Ja
45 mm
58 mm
54 mm
FALSE
4 kW
3
0
0
1
9 A
22 A
0-0 V
0-0 V
24-24 V
Spring clamp connection
24-690 V
24-690 V
DC
6.6 A
3 kW
3.7 kW
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 2306660 Eaton DILEM-01-G-C(24VDC) Vermogensbeveiliging 3x NO 4 kW Met hulpcontact Geschikt voor merk (relais): Eaton 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2306660 Eaton DILEM-01-G-C(24VDC) Vermogensbeveiliging 3x NO 4 kW Met hulpcontact Geschikt voor merk (relais): Eaton 1 stuk(s)
Omschrijving
Eaton Leistungsschütz DILEM-01-G-C(24VDC)
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:EatonBezeichnung:Leistungsschütz AC-3/400V:4kW,3p DCTyp:DILEM-01-G-C(24VDC)Bemessungssteuerspeisespannung Us bei AC 50 Hz:0 VBemessungssteuerspeisespannung Us bei AC 60 Hz:0 VBemessungssteuerspeisespannung Us bei DC:24 VSpannungsart zur Betätigung:DCAnzahl der Schließer als Hauptkontakte:3Anschlussart Hauptstromkreis:FederzuganschlussBetriebsspannung bei AC 50 Hz:24..690 VBetriebsspannung bei AC 60 Hz:24..690 VBemessungsbetriebsstrom Ie bei AC-1, 400 V:22 ABemessungsbetriebsstrom Ie bei AC-3, 400 V:9 ABemessungsbetriebsleistung bei AC-3, 400 V:4 kWBemessungsbetriebsstrom Ie bei AC-4, 400 V:6,59999999 ABemessungsbetriebsleistung bei AC-4, 400 V:3 kWBemessungsbetriebsleistung NEMA:3,7 kWAnzahl der Hilfskontakte als Öffner:1Geeignet für Reiheneinbau:neinBreite:45 mmHöhe:58 mmTiefe:54 mm
Eaton Leistungsschütz DILEM-01-G-C(24VDC): weitere Details
Leistungsschütz, Anwendung: Kleinschütze für Motoren und ohmsche Lasten, Leistungsschütze DILEM, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Federzugklemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Beschreibung: Mit Hilfskontakt, Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 9 A EAN: 4015082301675
Geliefert wird: Eaton (Moeller) Leistungsschütz AC-3/400V:4kW,3p DC DILEM-01-G-C(24VDC), Verpackungseinheit: 1 Stk., EAN: 4015082301675
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:EatonBezeichnung:Leistungsschütz AC-3/400V:4kW,3p DCTyp:DILEM-01-G-C(24VDC)Bemessungssteuerspeisespannung Us bei AC 50 Hz:0 VBemessungssteuerspeisespannung Us bei AC 60 Hz:0 VBemessungssteuerspeisespannung Us bei DC:24 VSpannungsart zur Betätigung:DCAnzahl der Schließer als Hauptkontakte:3Anschlussart Hauptstromkreis:FederzuganschlussBetriebsspannung bei AC 50 Hz:24..690 VBetriebsspannung bei AC 60 Hz:24..690 VBemessungsbetriebsstrom Ie bei AC-1, 400 V:22 ABemessungsbetriebsstrom Ie bei AC-3, 400 V:9 ABemessungsbetriebsleistung bei AC-3, 400 V:4 kWBemessungsbetriebsstrom Ie bei AC-4, 400 V:6,59999999 ABemessungsbetriebsleistung bei AC-4, 400 V:3 kWBemessungsbetriebsleistung NEMA:3,7 kWAnzahl der Hilfskontakte als Öffner:1Geeignet für Reiheneinbau:neinBreite:45 mmHöhe:58 mmTiefe:54 mm
Eaton Leistungsschütz DILEM-01-G-C(24VDC): weitere Details
Leistungsschütz, Anwendung: Kleinschütze für Motoren und ohmsche Lasten, Leistungsschütze DILEM, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Federzugklemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Beschreibung: Mit Hilfskontakt, Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 9 A EAN: 4015082301675
Geliefert wird: Eaton (Moeller) Leistungsschütz AC-3/400V:4kW,3p DC DILEM-01-G-C(24VDC), Verpackungseinheit: 1 Stk., EAN: 4015082301675
Opmerkingen
- Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
