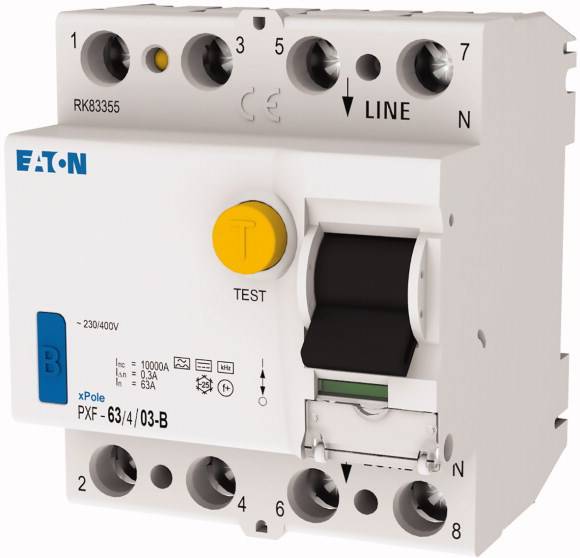

Eaton 300303 PXF-63/4/03-B Aardlekschakelaar Aardlekschakelaar voor AC/DC B 4-polig 63 A 0.3 A 230 V, 400 V
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Aardlekschakelaar
Aantal polen
4
Uitschakelkarakteristiek
B
Meting differentiaal stroom
0.3 A
Nominale stroom (afgerond)
63 A
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Totaal (€ 425,62 / Stuk)
€ 425,62
excl. btw
& Gratis verzending*
Inclusief 14 dagen retourrecht
Highlights & Details
Aardlekschakelaar
- Gelijk- en wisselstroomgevoelige aardlekschakelaar
Technische specificaties
- Aansluitbare kabeldoorsnede meerdradig: 1,5 - 16 mm²
- Aansluitbare kabeldoorsnede eendradig: 1,5 - 35 mm²
- Soortnaam
Aardlekschakelaar
- Aantal polen
4
- Uitschakelkarakteristiek
B
- Meting differentiaal stroom
0.3 A
- Nominale stroom
63 A
- Nominale stroom (afgerond)
63 A
- Afm.
(l x b) 80 mm x 70 mm
- Uitvoering
Aardlekschakelaar voor AC/DC
- Kleur (specifiek)
Wit
- Inhoud
1 stuk(s)
- Nominale spanning
230 V
400 V
- Breedte
70 mm
80 mm
- Diepte
45 mm
DIN rail
AC
70.5 mm
63 A
400 V
440 V
4
0.3 A
B
FALSE
10 kA
0.25 kA
2
4
FALSE
7035
FALSE
50 Hz
IP20
1.5-35 mm²
1.5-16 mm²
TRUE
-25-50 °C
TRUE
4 kV
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 2234814 Eaton 300303 PXF-63/4/03-B Aardlekschakelaar Aardlekschakelaar voor AC/DC B 4-polig 63 A 0.3 A 230 V, 400 V
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2234814 Eaton 300303 PXF-63/4/03-B Aardlekschakelaar Aardlekschakelaar voor AC/DC B 4-polig 63 A 0.3 A 230 V, 400 V
Verklaring van Overeenstemming
Verklaring van Overeenstemming 2234814 Eaton 300303 PXF-63/4/03-B Aardlekschakelaar Aardlekschakelaar voor AC/DC B 4-polig 63 A 0.3 A 230 V, 400 V
Omschrijving
Kenmerken serie PXF-B en PXF-S/B:
Contour- en railcontactcompatibel met andere apparaten uit de P-serie.
Dubbel comfortcontact lift/klem boven en onder.
Vrije contactruimte ondanks gemonteerde rails.
Universele triggersignaalschakelaar achteraf te monteren.
Hulpschakelaar Z-HK achteraf te monteren.
Contactstandindicatie rood - groen.
Vertraagde types geschikt voor gebruik met in de handel verkrijgbare TL-lampen met en zonder elektronische voorschakelapparaten (30 mA-FI: 30 st. per buitengeleider).
Opmerkingen:
Afhankelijk van de fabrikant van voorschakelapparaten deels meer mogelijk.
Symmetrische verdeling van de voorschakelapparaten over alle fasen voordelig.
Let op de installatieaanwijzingen van de fabrikant van het voorschakelapparaat.
De werking van de schakelaar is onafhankelijk van de plaats.
De veiligheidsschakelaar is daarom in de zin van de bepalingen voor de “foutbeveiliging” en de “extra beveiliging” te gebruiken.
De 4-polige schakelaar kan ook 2- of 3-polig worden gebruikt, zie aansluitvoorbeelden.
Testknop “T” moet elk jaar worden ingedrukt. Hierover en over de verantwoordelijkheid moet de exploitant aantoonbaar worden geïnformeerd. Bij toepassing onder speciale omstandigheden (bouwplaatsen, laboratoria) moet de testknop eventueel vaker worden gebruikt. Hier geldt het oordeel van de betreffende verantwoordelijke persoon.
Door het indrukken van testknop “T” wordt alleen de werking van de aardlekschakelaar (FI) getest. Deze test vervangt noch de aardingsweerstandsmeting (RE), noch de voorschriftmatige controle van de toestand van de aardlekschakelaar, die afzonderlijk moeten worden uitgevoerd.
Types- -/B: korte tijdvertraging + piekstroomvast 3 kA, gelijk- en wisselstroomgevoelig, type B (ÖVE E 8601).
Types- -/B: hoge betrouwbaarheid tegen foutieve activering.
Verplicht voorgeschreven voor stroomcircuits met mogelijk persoonlijk letsel of mogelijke materiële schade in geval van foutieve activering (ÖVE/ÖNORM E 8001-1 § 12.1.6)
Types- -S/B: selectief + piekstroomvast 5 kA, gelijk- en wisselstroomgevoelig, type S/B.
Types- -S/B: selectieve aardlekschakelaar. Beschermt bij alle types met foutstroomvormen.
Contour- en railcontactcompatibel met andere apparaten uit de P-serie.
Dubbel comfortcontact lift/klem boven en onder.
Vrije contactruimte ondanks gemonteerde rails.
Universele triggersignaalschakelaar achteraf te monteren.
Hulpschakelaar Z-HK achteraf te monteren.
Contactstandindicatie rood - groen.
Vertraagde types geschikt voor gebruik met in de handel verkrijgbare TL-lampen met en zonder elektronische voorschakelapparaten (30 mA-FI: 30 st. per buitengeleider).
Opmerkingen:
Afhankelijk van de fabrikant van voorschakelapparaten deels meer mogelijk.
Symmetrische verdeling van de voorschakelapparaten over alle fasen voordelig.
Let op de installatieaanwijzingen van de fabrikant van het voorschakelapparaat.
De werking van de schakelaar is onafhankelijk van de plaats.
De veiligheidsschakelaar is daarom in de zin van de bepalingen voor de “foutbeveiliging” en de “extra beveiliging” te gebruiken.
De 4-polige schakelaar kan ook 2- of 3-polig worden gebruikt, zie aansluitvoorbeelden.
Testknop “T” moet elk jaar worden ingedrukt. Hierover en over de verantwoordelijkheid moet de exploitant aantoonbaar worden geïnformeerd. Bij toepassing onder speciale omstandigheden (bouwplaatsen, laboratoria) moet de testknop eventueel vaker worden gebruikt. Hier geldt het oordeel van de betreffende verantwoordelijke persoon.
Door het indrukken van testknop “T” wordt alleen de werking van de aardlekschakelaar (FI) getest. Deze test vervangt noch de aardingsweerstandsmeting (RE), noch de voorschriftmatige controle van de toestand van de aardlekschakelaar, die afzonderlijk moeten worden uitgevoerd.
Types- -/B: korte tijdvertraging + piekstroomvast 3 kA, gelijk- en wisselstroomgevoelig, type B (ÖVE E 8601).
Types- -/B: hoge betrouwbaarheid tegen foutieve activering.
Verplicht voorgeschreven voor stroomcircuits met mogelijk persoonlijk letsel of mogelijke materiële schade in geval van foutieve activering (ÖVE/ÖNORM E 8001-1 § 12.1.6)
Types- -S/B: selectief + piekstroomvast 5 kA, gelijk- en wisselstroomgevoelig, type S/B.
Types- -S/B: selectieve aardlekschakelaar. Beschermt bij alle types met foutstroomvormen.
Uitvoering
- Gelijk- en wisselstroomgevoelige aardlekschakelaar voor fout- en extra beveiliging
- 4-polige types ook 2-polig te gebruiken voor fotovoltaïsche/elektrische autolaadstations
- Nieuw precisieniveau, nauwelijks ongewenste uitschakelingen
- Kortdurende ontspanner “onweersbestendig”
- Verhoogde piekstroombestendigheid > 3 kA
- Herkent gelijkfoutstromen
- Herkent mengfrequenties
- Jaarlijkse testinterval
- Echte contactstandindicatie
- Automatische herinschakeling mogelijk
- Duidelijk opschriftetiket.
Opmerkingen
- Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
