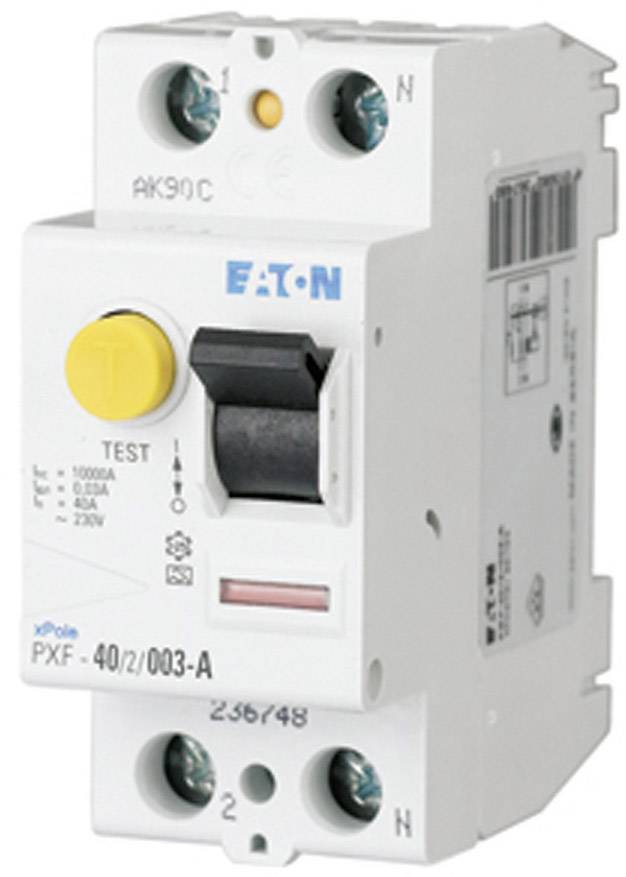

Eaton 236748 PXF-40/2/003-A Aardlekschakelaar A 2-polig 40 A 0.03 A 230 V
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Aardlekschakelaar
Aantal polen
2
Uitschakelkarakteristiek
A
Meting differentiaal stroom
0.03 A
Nominale stroom (afgerond)
40 A
Datasheet (PDF)
Bekijk alternatieven
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Totaal (€ 28,92 / Stuk)
€ 30,57
-5 %
€ 28,92
excl. btw
& Gratis verzending met
Incl. 14 dagen retourrecht (30 dagen met)
Highlights & Details
FI aardlekschakelaar 2-polig 40 A
- Voor 35 mm DIN-railmontage
Technische specificaties
- Aansluitbare geleiderdoorsnede eendraads: 1,5 - 35 mm²
- Aansluitbare geleiderdoorsnede meerdraads: 1,5 - 16 mm²
- Activering: niet-vertraagd s
- Nominale frequentie [f]: 50 Hz
- Nominale isolatiespanning Ui: 440 V
- Nominaal schakelvermogen / nominale fout schakelvermogen [Im / IΔm]: 500 A
- Stoothoudspanning Uimp: 4 kV
- Nominale stroom voor vermogensverlies opgave [In]: 40 A
- Breedte in deeleenheden: 2
- Inbouwbreedte: 35 (2 TE) mm
- Gevoeligheid: pulsstroom gevoelig
- Frequentie: 50 Hz
- Apparaat sokkelmaat: 80 mm
- Grenswaarden van de voedingsspanning: 184 - 250 V AC
- Kappen-inbouwafm.: 45 mm
- Klemring doorsnede: 2 x 16 mm²
- Klimaatbestendigheid: 25 tot 55 °C / 90 - 95 % relatieve luchtvochtigheid conform IEC 60068-2
- Kortsluitvastheid (Icw): 10 kA
- Levensduur: ≧ 20000
- Materiaaldikte rail: 0,8 - 2 mm
- Max. temperatuur bedrijfsomgeving: +60 °C
- Min. temperatuur bedrijfsomgeving: -25 °C
- Met vergrendeling: ja
- Montage: snelle bevestiging met 2 jackplug voor DIN-rail IEC/EN 60715
- Montagemethode: DIN-rail
- Beschermingsklasse (IP): IP20
- Stootstroom bestendigheid: 0,25 kA
- Omgevingstemperatuur tijdens bedrijf: -25 tot +40 °C
- Vermogensverlies van het door middel van, stroom afhankelijk [Pvid]: 5.8 W
- Verontreinigingsgraad: 2
- Soortnaam
Aardlekschakelaar
- Aantal polen
2
- Uitschakelkarakteristiek
A
- Meting differentiaal stroom
0.03 A
- Nominale stroom
40 A
- Nominale stroom (afgerond)
40 A
- Afm.
(l x b x h) 80 x 35 x 76 mm
- Uitvoering
Schakelapparatuur voor toepassingen in de woonomgeving en commerciële toepassingen
- Uitschakelvermogen
10 kA
- Kleur (specifiek)
Meerdere kleuren
- Inhoud
1 stuk(s)
- Nominale spanning
230 V
- Breedte
35 mm
- Hoogte
76 mm
80 mm
- Diepte
70.5 mm
- Voedingsspanning
230/ 400 V/AC
- Gewicht
0
DIN rail
AC
70.5 mm
40 A
230 V
440 V
2
0.03 A
A
FALSE
10 kA
0.25 kA
2
2
FALSE
7035
FALSE
50 Hz
IP20
1.5-35 mm²
1.5-16 mm²
TRUE
-25-60 °C
TRUE
4 kV
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 628055 Eaton 236748 PXF-40/2/003-A Aardlekschakelaar A 2-polig 40 A 0.03 A 230 V
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 628055 Eaton 236748 PXF-40/2/003-A Aardlekschakelaar A 2-polig 40 A 0.03 A 230 V
Informatie
Informatie 628055 Eaton 236748 PXF-40/2/003-A Aardlekschakelaar A 2-polig 40 A 0.03 A 230 V
Omschrijving
Beveiligt bij bijzondere, niet-afgevlakte vormen van gelijkrichterstromen (type A conform EN 61 008). Met knop voor functietest.
Opmerkingen
- Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
