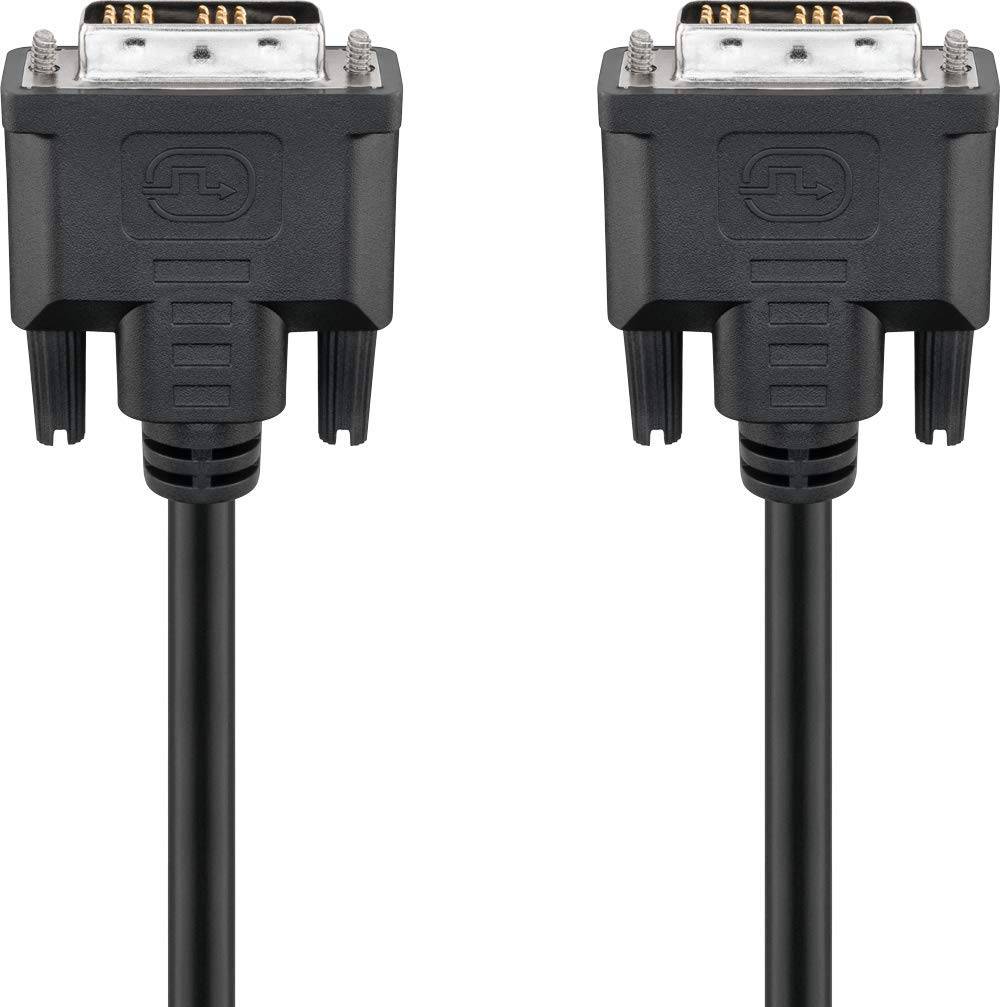

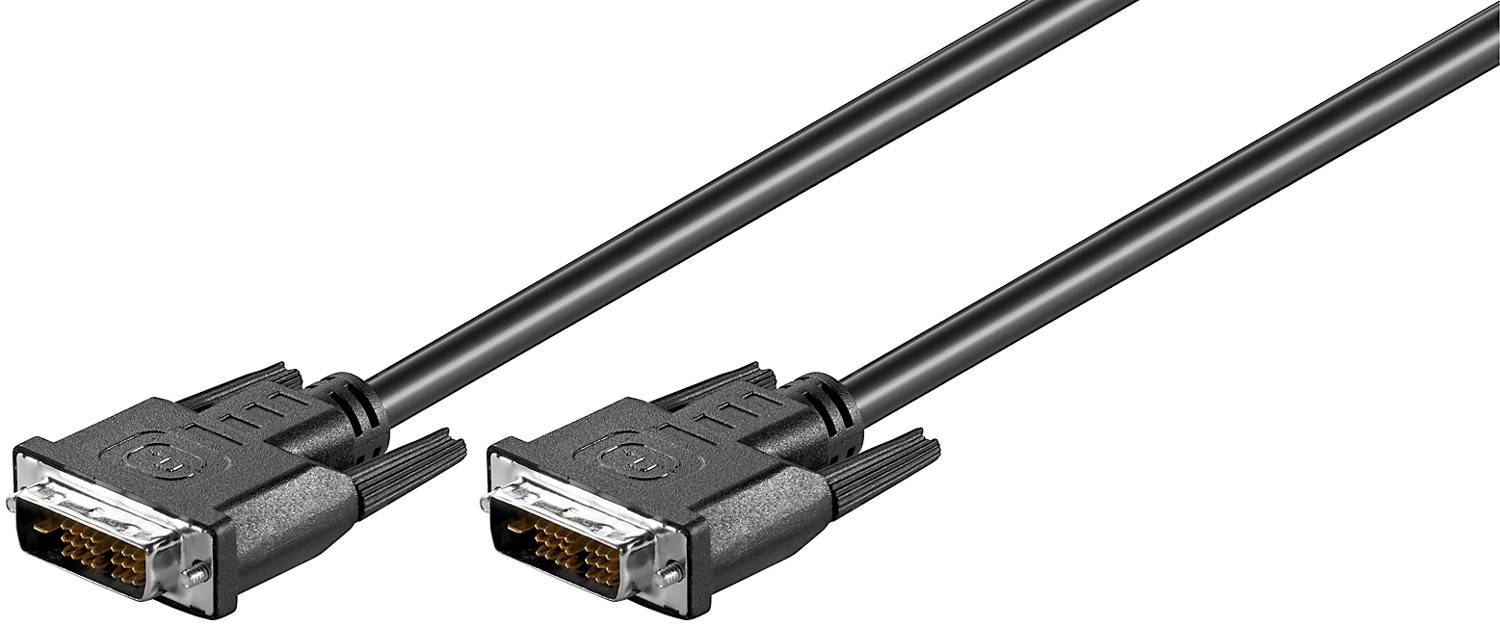

DVI-D Single Link monitor kabel - 2 meter

DVI-D Single Link monitor kabel

Gebruik deze DVI Single Link kabel om een computer met DVI uitgang te verbinden met een TV, monitor of projector met DVI ingang. Geschikt voor resoluties tot 1920 x 1200 @ 60 Hz (WUXGA) of 2560 x 1600 @ 30 Hz (WQXGA).

Geen geluid

Een DVI kabel dient uitsluitend voor de overdracht van beeld. U dient dus een aparte kabel te gebruiken om het geluid over te brengen.

Alleen geschikt voor digitale videosignalen

Verloop naar VGA, bijvoorbeeld via een adapter of kabel, is niet mogelijk. Indien u toch een VGA monitor wilt aansluiten op de DVI uitgang van uw PC of laptop kunt u hiervoor een DVI-I / DVI-A naar VGA adapter of kabel gebruiken. Let op! Uw systeem moet dan wel beschikken over een DVI-I 24+5-pins uitgang.

Wat is DVI?

DVI is een afkorting voor Digital Visual Interface en was oorspronkelijk bedoeld als interface voor monitoren. DVI brengt een volledig digitaal signaal over zonder enig gegevensverlies. Hierdoor wordt DVI ook wel als vervanger gezien voor het analoge VGA.

DVI Single Link en Dual Link

Bij Dual Link worden twee parallelle verbindingen gemaakt, waardoor de bandbreedte wordt verdubbeld. Met een dubbele verbinding (Dual Link) kan een hogere resolutie worden verkregen dan met een enkele verbinding (Single Link). In onderstaand overzicht ziet u de maximaal haalbare resoluties voor Single Link en Dual Link DVI verbindingen:
Single Link HDTV max. 1920 x 1080 @ 60 Hz
Dual Link HDTV max. 1920 x 1080 @ 120 Hz
Single Link WUXGA max. 1920 x 1200 @ 60 Hz
Dual Link WUXGA max. 1920 x 1200 @ 120 Hz
Single Link WQXGA max. 2560 x 1600 @ 30 Hz
Dual Link WQXGA max. 2560 x 1600 @ 60 Hz
Dual Link WQUXGA max. 3840 x 2400 @ 30 Hz

3 verschillende typen DVI connectoren


DVI-A - 12+5-pins
Deze interface stuurt enkel een analoog signaal door, met als nut om een DVI kabel te laten verlopen naar VGA. Dit type is gelijkwaardig aan DVI-I.

DVI-I - 18+5-pins (Single Link) / 24+5-pins (Dual Link)
Dit is de oorspronkelijke interface, die een combinatie maakt van een digitaal en analoog signaal. Veel computers met 1 monitor uitgang beschikken vaak over deze interface. U kunt dan een analoge (VGA) monitor aansluiten, maar ook een digitale DVI-D of HDMI monitor.

DVI-D - 18+1-pins (Single Link) / 24+1-pins (Dual Link)
DVI-D draagt enkel een digitaal signaal. Veel consumentenproducten zoals digitale TV's of monitoren dragen deze interface al met zich mee. Ook computers met zowel een DVI als VGA monitor uitgang beschikken vaak over een digitale DVI-D uitgang.

Problemen bij het aansluiten

Let op bij de aanschaf van een DVI kabel welk DVI type uw apparaat ondersteunt. Een DVI-D connector past in een DVI-I aansluiting, terwijl een DVI-I connector niet in een DVI-D aansluiting past. Een DVI-A connector past alleen in een DVI-I aansluiting en niet in een DVI-D aansluiting.


Specificaties DVI-D Single Link monitor kabel
connectoren: DVI-D (mannelijk) - DVI-D (mannelijk)
DVI-D Single Link 18+1-pins connectoren
compatibel met DVI-D 24+1-pins en DVI-I 24+5-pins aansluitingen
voor doorgave van videosignalen (geen audio)
geschikt voor resoluties tot 1920 x 1200 @ 60 Hz (WUXGA) of 2560 x 1600 @ 30 Hz (WQXGA)
DVI connectoren met schroeven voor optimale connectie
American Wire Gauge: 30 AWG
aders: CU koper
dubbel afgeschermde kabel
diameter kabel: niet bekend
conform: RoHS
kleur: zwart
garantie: 2 jaar
