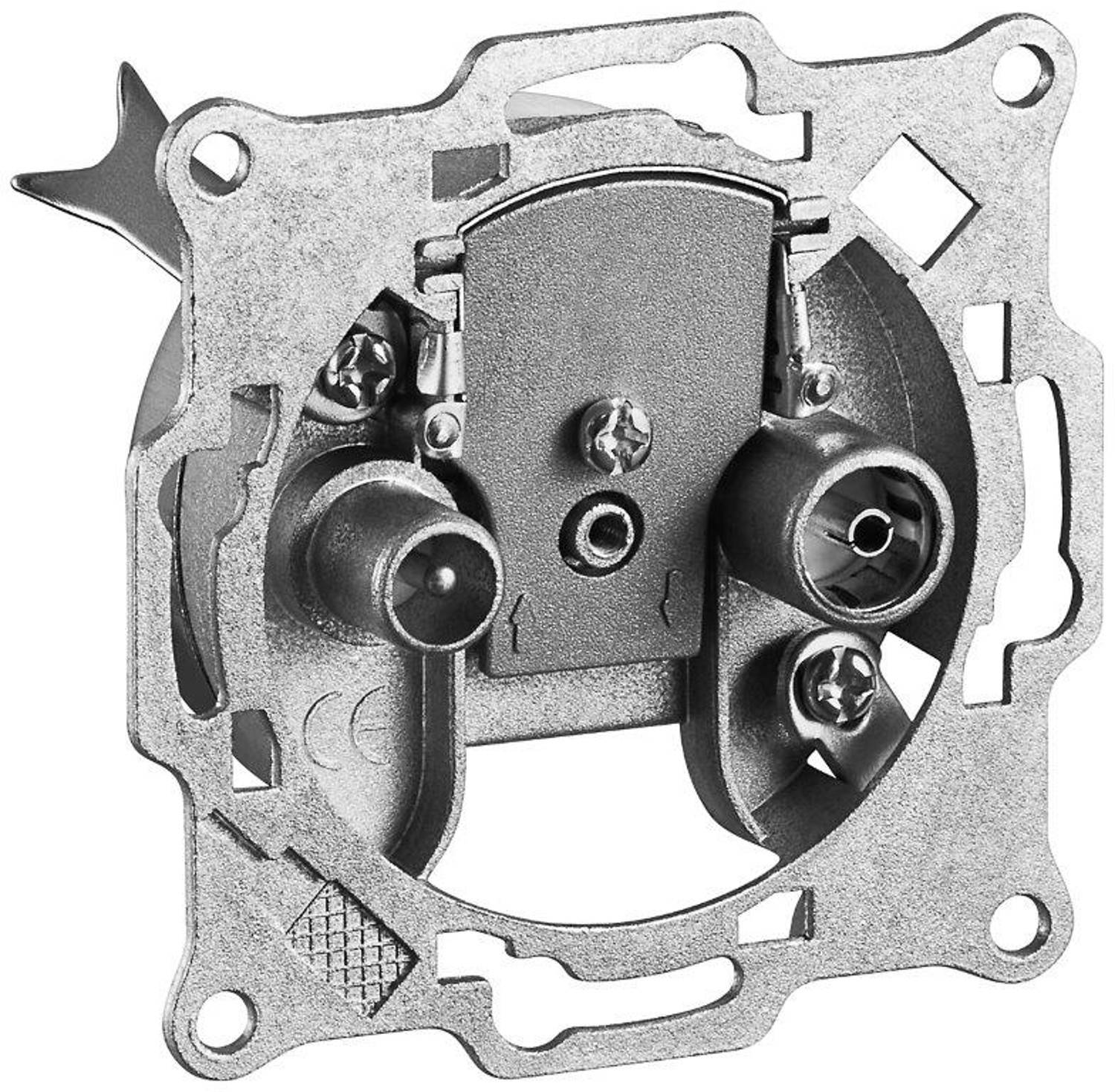

Doorvoerdoos R/TV 10 dB (CE)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
1 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal
€ 10,98
excl. btw
& Slechts 1 Stuk(s) beschikbaar
Incl. 14 dagen retourrecht
Technische specificaties
- Uitvoering
Doorvoerdoos
- Soortnaam
Antennedoos
- Geschikt voor
Satelliet
- Montagewijze
Opbouw (op muur)
- Bijzonderheden
Geschikt als retourkanaal
- Frequentie FM (min.)
87.5 MHz
- Frequentie FM (max.)
139 MHz
- Frequentie TV (min.)
5 MHz
- Frequentie TV (max.)
1000 MHz
- Frequentie satelliet (max.)
139 MHz
- Aantal FM-aansluitingen
1 x
- Aantal TV-aansluitingen
1 x
- Kleur (specifiek)
Zilver
- Afm.
(l x b x h) 720 x 40 x 730 mm
- DC-doorlatend
Nee
- Breedte
40 mm
- Hoogte
730 mm
720 mm
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 811280576 Doorvoerdoos R/TV 10 dB (CE)
Omschrijving
Doorvoerdoos R/TV 10 dB (CE)
Gebruik deze wanddoos om een radio en TV aansluiting te realiseren in of op de wand.
Toepasbaar in rijgsysteem
Deze wandcontactdoos kan gebruikt worden in een rijgsysteem. Dankzij de doorvoerfunctie kunt u een kabel uitvoeren naar een volgende kamer/televisie. Dit systeem noemt men een rijgsysteem. Belangrijk is wel dat u de doorvoeraansluiting op de laatste rijgdoos in uw installatie correct afsluit met een afsluitweerstand.
Niet retourgeschikt
Deze rijgdoos is niet retourgeschikt en zal een retoursignaal niet doorlaten naar uw kabelmaatschappij in het geval u interactieve diensten gebruikt. Wanneer u interactieve diensten gebruikt kunt u het beste een aftakelement (multitap) of verdeelelement (splitter) gebruiken.
Levering omvat enkel inbouwdoos
Deze wandcontactdoos wordt geleverd zonder opbouwrand en afdekplaat. Opbouwrand en afdekplaat zijn los verkrijgbaar. Ook is deze wandcontactdoos universeel toepasbaar met de meeste bekende merken van in- en opbouw materiaal.
Rijgsysteem VS stersysteem
Door de huidige ontwikkelingen in de kabel TV markt is het beter om te kiezen voor een stersysteem. Bij dit systeem worden alle TV's apart verzonden met een kabel, getrokken vanaf een centraal punt. Soms is dat niet mogelijk en is het rijgsysteem een alternatief. Bij een rijgsysteem wordt er 1 kabel gebruikt om alle TV's in huis te verbinden met een antenneversterker. Onderweg maakt u dan diverse aftakkingen met rijgdozen. Gebruik onderstaande als richtlijn bij het aanschaffen van een rijginstallatie.
Rijgsysteem tot en met 4 TV's
gebruik een antenneversterker die minimaal 18 - 20 dB versterkt
gebruik rijgdozen met een demping van 14 - 15 dB
gebruik een afsluitweerstand op de laatste rijgdoos (gebruik bij voorkeur geen einddoos)
Rijgsysteem vanaf 5 TV's
gebruik een antenneversterker die minimaal 25 - 30 dB versterkt
gebruik rijgdozen met een verschillende demping bij installaties vanaf 5 TV's
bij 5 TV's: 2x 14/15 dB, 2x 10 dB, 1x 8 dB of 2x 14/15 dB, 3x 10 dB
bij 6 TV's: 2x 14/15 dB, 2x 10 dB, 2x 8 dB of 3x 14/15 dB, 3x 10 dB
bij 7 TV's: 2x 14/15 dB, 2x 10 dB, 3x 8 dB of 4x 14/15 dB, 3x 10 dB
gebruik een afsluitweerstand op de laatste rijgdoos (gebruik bij voorkeur geen einddoos)
Deze wandcontactdoos kan gebruikt worden voor het doorgeven van:
analoge en digitale TV en radio
High Definition TV (HDTV)
Ultra HD/4K Ready TV
frequenties tot 1000 MHz
Voelt u spanning op uw coaxkabel?
Indien u bij het monteren van de wandcontactdoos voelt dat er spanning op de kabel zit, adviseren wij uw CAI installatie te aarden en/of te beveiligen. Sluit bij voorkeur uw abonnee overname punt (AOP / eengatsdoos) aan op randaarde in uw meterkast. Zo is uw CAI installatie geaard. Geen mogelijkheid om deze op randaarde aan te sluiten? Plaats dan een overspanningsbeveiliging in uw CAI installatie om schade aan uw antenneversterker of aangesloten apparaten te voorkomen.
Specificaties Doorvoerdoos R/TV 10 dB (CE)
ingang: aansluiting voor gestripte coaxkabel
uitgangen: 1x Coax IEC (mannelijk) / 1x Coax IEC (vrouwelijk)
doorvoer: aansluiting voor gestripte coaxkabel
2-gats wandcontactdoos voor Radio en TV
aftakdemping: 8,5 - 11,5 dB
doorvoerdemping: 3,5 dB
afscherming:niet bekend
frequentiebereik: 5 - 1000 MHz (1 GHz ready)
impedantie: 75 Ohm
niet geschikt voor gebruik in retourgeschikte huisinstallaties
universeel toepasbaar met de meeste bekende merken van in- en opbouw materiaal
conform: RoHS, CE, WEEE
kleur: grijs
garantie: 2 jaar
Inhoud verpakking:
1x inbouwdoos
Let op! Niet gebruikte aansluitingen dienen afgesloten te worden
Ongebruikte uitgangen dienen afgesloten te worden om instraling van ongewenst signaal tegen te gaan. Gebruik hiervoor een afsluitweerstand.
Voelt u spanning op uw coaxkabel?
Indien u bij het monteren van de wandcontactdoos voelt dat er spanning op de kabel zit, adviseren wij uw CAI installatie te aarden en/of te beveiligen. Sluit bij voorkeur uw abonnee overname punt (AOP / eengatsdoos) aan op randaarde in uw meterkast. Zo is uw CAI installatie geaard. Geen mogelijkheid om deze op randaarde aan te sluiten? Plaats dan een overspanningsbeveiliging in uw CAI installatie om schade aan uw antenneversterker of aangesloten apparaten te voorkomen.
