Dold UG6960.04PS/100/61 DC24V 300s Tijdrelais Multifunctioneel 24 V/DC 1 stuk(s) Tijdsduur: 300

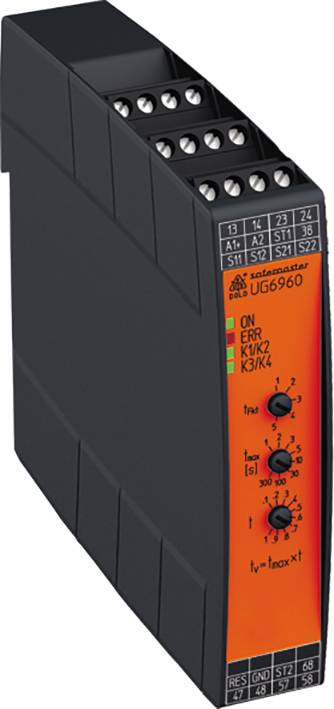

Industrieel veiligheidsrelais met zwarte behuizing en oranje voorplaat, met verschillende status-led's en draaiknop.

Afbeelding vergelijkbaar

Soortnaam

Tijdrelais

Uitvoering

Multifunctioneel

Functies

Aanspreek- en terugvalvertraging met regelcontact

Aanspreek- en terugvalvertraging

Pulsgever

Knipper symmetrisch

In- en uitschakelaar wissend

Afvallend vertraagd

Impulsgever

Impulsomvormer

Opkomend vertraagd

Voedingsspanning

24 V/DC

Max. voedingsspanning

24 V/DC

Datasheet (PDF)

Leverbaar ma. 2 nov.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 450,41 / Stuk)

€ 450,41

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Technische specificaties

Lichtrooster, noodstop, schakelmat, veiligheidsdeur, 2 handen
Toegestane schakelfrequentie directe contacten: Max. 1800 schakelcycli / h.
Vertraagde contacten: Max. 360 schakelcycli / h.
Kortsluitvastheid
Max. Smeltzekering: 6 A GG / GL IEC/en 60947-5-1

Soortnaam: Tijdrelais

Type: UG6960.04PS/100/61 DC24V 300s

Uitvoering: Multifunctioneel

Aansluiting: Schroefklem

Functies: Aanspreek- en terugvalvertraging met regelcontact
Aanspreek- en terugvalvertraging
Pulsgever
Knipper symmetrisch
In- en uitschakelaar wissend
Afvallend vertraagd
Impulsgever
Impulsomvormer
Opkomend vertraagd

Voedingsspanning: 24 V/DC

Max. voedingsspanning: 24 V/DC

Voedingsspanning: 24 V/DC (max)

: 4x NO

Contactmateriaal: AgNi

Schakelspanning (max.): 230 V/AC

Schakelstroom (max.): 8 A

Tijdsduur (min.): 300 s

Tijdsduur (max.): 300 s

Min. temperatuur: -25 °C

Max. temperatuur: 60 °C

: IP20
IP40

Elektrische levensduur: Bij 5 A, AC 230 V cos j = 1: > 1,5 x 10⁵ schakelcycli

Mechanische levensduur: 1 x 10⁸ schakelcycli

Breedte: 22.5 mm

Hoogte: 110 mm

Diepte: 120.3 mm

Afm.: (b x h x d) 22.5 x 110 x 120.3 mm

Inhoud: 1 stuk(s)

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2359201 Dold UG6960.04PS/100/61 DC24V 300s Tijdrelais Multifunctioneel 24 V/DC 1 stuk(s) Tijdsduur: 300 - 300 s 4x NO

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2359201 Dold UG6960.04PS/100/61 DC24V 300s Tijdrelais Multifunctioneel 24 V/DC 1 stuk(s) Tijdsduur: 300 - 300 s 4x NO

Omschrijving

Het multifunctionele veiligheidstijdrelais UG 6960 dient ter bescherming van personen en machines door veiligheidsgericht vrijgeven en onderbreken van een veiligheidscircuit. Dit gebeurt met de op het apparaat ingestelde vertragingsfunctie. Eenvoudig met de draaischakelaar een uit 5 selecteerbare vertragingsfuncties instellen en klaar. De ingestelde vertragingstijden zijn over het gehele tijdbereik veilig. Het veiligheidstijdrelais UG 6961 is met verschillende beveiligingsfuncties leverbaar en heeft veilige, vertraagde contacten.

· Komt overeen met
Performance level (PL) e en categorie 4 conform en ISO 13849-1
SIL-GRENSWAARDE (SIL CL) 3 · Conform IEC/en 62061
Safety Integrity Level: SIL 3 · Conform IEC/en 61508 en IEC/en 61511
· Conform en 50156-1 voor installaties
· Herkenning van de kabelaansluiting op de aan-toets
· Activering via aan-toets of automatische aan-functie
· Met of zonder dwarsdetectie
· 2-kanaals opbouw
· Gedwongen geleide uitgangscontacten
· Uitgang: 2 NO-contacten en 2 NO-contacten vertraagd
· 1 halfgeleidersignaaluitgang voor direct contact; 1 halfgeleidersignaaluitgang voor vertraagd contact
· LED-indicatoren bedrijfsspanning, veiligheidsfunctie, tijdvertraging en fout
· Bouwbreedte 22,5 mm
