Dold 0062073 MK7830N.82 AC/DC24V+AC230V 0,02s-9999h Tijdrelais Multifunctioneel 24 V/AC, 24 V/DC, 230 V/AC 1 stuk(s) Tij kopen ? Conrad Electronic

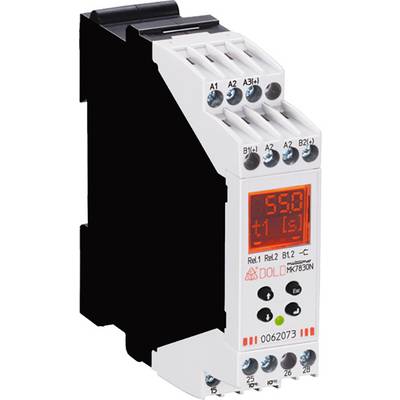

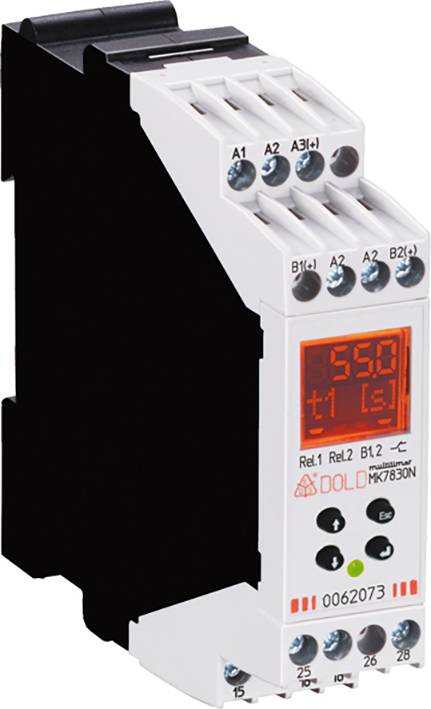

Een wit elektronisch relaisapparaat met een digitaal display toont 't1 (s) 550'. Het apparaat heeft meerdere aansluitingen boven en onder.

Afbeelding vergelijkbaar

Soortnaam

Tijdrelais

Uitvoering

Multifunctioneel

Functies

Aanspreek- en terugvalvertraging met regelcontact

Aanspreek- en terugvalvertraging

Pulsgever

Knipper symmetrisch

In- en uitschakelaar wissend

Afvallend vertraagd

Impulsgever

Impulsomvormer

Opkomend vertraagd

Voedingsspanning

24 V/AC

24 V/DC

230 V/AC

Min. voedingsspanning

24 V

Datasheet (PDF)

Leverbaar ma. 2 nov.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 219,01 / Stuk)

€ 219,01

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

Altijd het juiste tijdrelais op het lager
Meer ruimte in de schakelkast door 2 multifunctierelais in één behuizing
Nauwkeurige tijdverlopen door digitale instelling

Technische specificaties

Toegestane schakelfrequentie: 36000 schakelcycli / h.
Kortsluitvastheid
Max. Smeltzekering: 4 A GG / GL IEC/en 60947-5-1

Soortnaam: Tijdrelais

Type: MK7830N.82 AC/DC24V+AC230V 0,02s-9999h

Uitvoering: Multifunctioneel

Aansluiting: Schroefklem

Functies: Aanspreek- en terugvalvertraging met regelcontact
Aanspreek- en terugvalvertraging
Pulsgever
Knipper symmetrisch
In- en uitschakelaar wissend
Afvallend vertraagd
Impulsgever
Impulsomvormer
Opkomend vertraagd

Voedingsspanning: 24 V/AC
24 V/DC
230 V/AC

Min. voedingsspanning: 24 V

Max. voedingsspanning: 230 V

Voedingsspanning: 24 - 230 V

: 2x wisselcontact

Contactmateriaal: AgNi

Schakelspanning (max.): 230 V/AC

Schakelstroom (max.): 4 A

Tijdsduur (min.): 0.02 s

Tijdsduur (max.): 9999 h

Min. temperatuur: 0 °C

Max. temperatuur: +55 °C

: IP20
IP40

Elektrische levensduur: Na AC 15 bij 1 A, AC 230 V: 1,5 x 10⁵schakelsp. IEC/EN 60947-5-1

Mechanische levensduur: 1 x 10⁸ schakelcycli

Breedte: 22.5 mm

Hoogte: 90 mm

Diepte: 99 mm

Afm.: (b x h x d) 22.5 x 90 x 99 mm

Inhoud: 1 stuk(s)

UKCA: Ja

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Voedingsspanning

Functies

Contactsoort

Max. voedingsspanning

Dold 0062073 MK7830N.82 AC/DC24V+AC230V 0,02s-9999h Tijdrelais Multifunctioneel 24 V/AC, 24 V/DC, 230 V/AC 1 stuk(s) Tijdsduur: 0.02 s - 9999 h 2x wisselcontact

Artikelnummer:2359213

Dit product

24 V/AC24 V/DC230 V/AC

Aanspreek- en terugvalvertraging met regelcontactAanspreek- en terugvalvertragingPulsgeverKnipper symmetrischIn- en uitschakelaar wissendAfvallend vertraagdImpulsgeverImpulsomvormerOpkomend vertraagd

2x wisselcontact

230 V

Dold 0054359 IK7817N.81/200 AC/DC12-240V 0,02s-300h Tijdrelais Multifunctioneel 12 V/AC, 12 V/DC, 240 V/AC 1 stuk(s) Tijdsduur: 0.02 s - 300 h 1x wisselcontact

Artikelnummer:2359228

12 V/AC12 V/DC240 V/AC

Aanspreek- en terugvalvertraging met regelcontactAanspreek- en terugvalvertragingPulsgeverKnipper symmetrischIn- en uitschakelaar wissendAfvallend vertraagdImpulsgeverImpulsomvormerOpkomend vertraagd

1x wisselcontact

240 V

Dold 0056618 MK7850N.82/200/61 AC/DC12-240V Tijdrelais Multifunctioneel 12 V/AC, 12 V/DC, 240 V/AC 1 stuk(s) Tijdsduur: 0.02 s - 300 h 2x wisselcontact

Artikelnummer:2359233

12 V/AC12 V/DC240 V/AC

Aanspreek- en terugvalvertraging met regelcontactAanspreek- en terugvalvertragingPulsgeverKnipper symmetrischIn- en uitschakelaar wissendAfvallend vertraagdImpulsgever

2x wisselcontact

240 V

Dold 0054052 MK7850N.82/500/61 AC/DC12-240V Tijdrelais Multifunctioneel 12 V/AC, 12 V/DC, 240 V/AC 1 stuk(s) Tijdsduur: 0.02 s - 300 h 2x wisselcontact

Artikelnummer:2359234

12 V/AC12 V/DC240 V/AC

Aanspreek- en terugvalvertraging met regelcontactAanspreek- en terugvalvertragingPulsgeverKnipper symmetrischIn- en uitschakelaar wissendAfvallend vertraagdImpulsgever

2x wisselcontact

240 V

Dold 0052778 BC7935N.81 AC/DC24-240V 0,05S-300H. Tijdrelais Multifunctioneel 12 V/AC, 12 V/DC, 240 V/AC 1 stuk(s) Tijdsduur: 0.05 s - 300 h 2x wisselcontact

Artikelnummer:2359262

12 V/AC12 V/DC240 V/AC

Aanspreek- en terugvalvertraging met regelcontactAanspreek- en terugvalvertragingPulsgeverIn- en uitschakelaar wissendImpulsgeverImpulsvormer

2x wisselcontact

240 V

Documenten en downloads

Datablad

Datablad 2359213 Dold 0062073 MK7830N.82 AC/DC24V+AC230V 0,02s-9999h Tijdrelais Multifunctioneel 24 V/AC, 24 V/DC, 230 V/AC 1 stuk(s) Tij

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2359213 Dold 0062073 MK7830N.82 AC/DC24V+AC230V 0,02s-9999h Tijdrelais Multifunctioneel 24 V/AC, 24 V/DC, 230 V/AC 1 stuk(s) Tij

Omschrijving

De MK 7830N is de ideale timer-module voor tijdafhankelijke besturingstaken in de industrie. De eenvoudige en gebruiksvriendelijke configuratie maakt een optimale aanpassing aan de applicatie mogelijk. Het multifunctionele tijdrelais is ook uitstekend geschikt voor service- en onderhoudswerkzaamheden, omdat het tijdrelais met verschillende functies en tijdbereiken kan vervangen.

· Conform IEC/en 61 812-1
· Digitaal instelbaar multifunctioneel tijdrelais
· Functies voor elk uitgangsrelais naar wens instelbaar:
Uit (OFF)
Direct contact (ON)
Aanspreekvertraging (AV)
Inschakelwissfunctie (EW)
Impulsgever vertraagd met instelling van de pulslengte (IE)
Pulsgever, begin met impuls (TI)
Klokgever, begin met pauze (TP)
Terugvalvertraging (RV)
Impulsomvormer (IF)
Uitschakelfunctie (AW)
In- en uitschakelfunctie (EW / AW)
Aanspreek- en terugvalvertraging (AV/RV)
Uitgangsrelais 2 schakelt net als uitgangsrelais 1 (R2 = R1)
· 2-SPANNINGSUITVOERING AC 230 V + AC/DC 24 V.
· 2 wisseltijden t1 en t2 van 0,02 s... 9999 uur apart instelbaar
· LED-indicatie voor apparaatstatus
· 22,5 mm breedte
