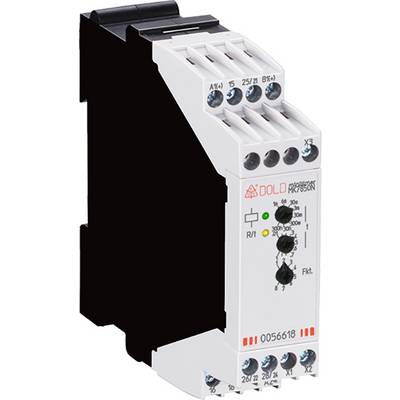

Afbeelding vergelijkbaar

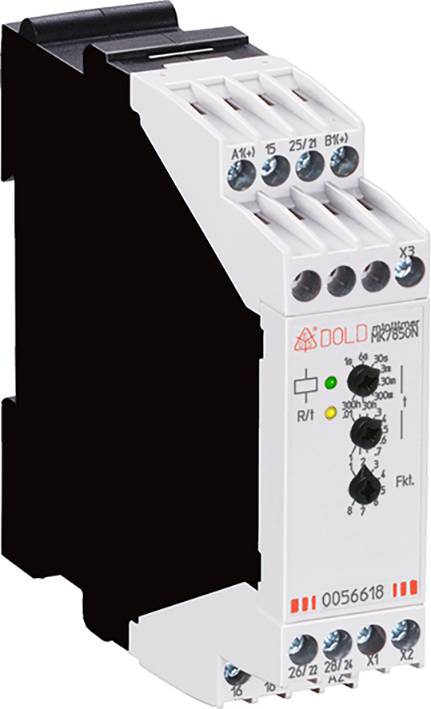

Afbeelding vergelijkbaar
Dold 0056618 MK7850N.82/200/61 AC/DC12-240V Tijdrelais Multifunctioneel 12 V/AC, 12 V/DC, 240 V/AC 1 stuk(s) Tijdsduur:
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Tijdrelais
Uitvoering
Multifunctioneel
Functies
Aanspreek- en terugvalvertraging met regelcontact
Aanspreek- en terugvalvertraging
Pulsgever
Knipper symmetrisch
In- en uitschakelaar wissend
Afvallend vertraagd
Impulsgever
Voedingsspanning
12 V/AC
12 V/DC
240 V/AC
Min. voedingsspanning
12 V
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 173,55 / Stuk)
€ 173,55
excl. btw
& Gratis verzending*
Incl. 14 dagen retourrecht (30 dagen met)
Highlights & Details
- Tot 10 functies in één apparaat
- Vereenvoudigde opslag.
- Hogere flexibiliteit
- Snelle en nauwkeurige instelling van lange tijden
Technische specificaties
- 1 wisselcontact programmeerbaar als direct contact
- Toegestane schakelfrequentie: 36000 schakelcycli / h.
- Kortsluitvastheid
- Max. Smeltzekering: 4 A GG / GL IEC/en 60947-5-1
- Soortnaam
Tijdrelais
- Type
MK7850N.82/200/61 AC/DC12-240V
- Uitvoering
Multifunctioneel
- Aansluiting
Schroefklem
- Functies
Aanspreek- en terugvalvertraging met regelcontact
Aanspreek- en terugvalvertraging
Pulsgever
Knipper symmetrisch
In- en uitschakelaar wissend
Afvallend vertraagd
Impulsgever
- Voedingsspanning
12 V/AC
12 V/DC
240 V/AC
- Min. voedingsspanning
12 V
- Max. voedingsspanning
240 V
- Voedingsspanning
12 - 240 V
2x wisselcontact
- Contactmateriaal
AgNi
- Schakelspanning (max.)
230 V/AC
- Schakelstroom (max.)
4 A
- Tijdsduur (min.)
0.02 s
- Tijdsduur (max.)
300 h
- Min. temperatuur
0 °C
- Max. temperatuur
+60 °C
IP20
IP40
- Elektrische levensduur
Na AC 15 bij 1 A, AC 230 V: 1,5 x 105 schakelsp. IEC/EN 60947-5-1
- Mechanische levensduur
≥ 1 x 106schakelcycli
- Breedte
22.5 mm
- Hoogte
90 mm
- Diepte
97 mm
- Afm.
(b x h x d) 22.5 x 90 x 97 mm
- Inhoud
1 stuk(s)
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 2359233 Dold 0056618 MK7850N.82/200/61 AC/DC12-240V Tijdrelais Multifunctioneel 12 V/AC, 12 V/DC, 240 V/AC 1 stuk(s) Tijdsduur:
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2359233 Dold 0056618 MK7850N.82/200/61 AC/DC12-240V Tijdrelais Multifunctioneel 12 V/AC, 12 V/DC, 240 V/AC 1 stuk(s) Tijdsduur:
Omschrijving
Tijdafhankelijke besturingen voor industrie- en spoorwegtoepassingen.
· Conform IEC/en 61 812-1
· 8 functies via draaischakelaar instelbaar:
Aanspreekvertraging (AV)
Inschakelwissfunctie (EW)
Impulsgever vertraagd (IE)
Knipperfunctie, begin met impuls (BI)
Terugvalvertraging (RV)
Impulsomvormer (IF)
Uitschakelfunctie (AW)
Aanspreek- en terugvalvertraging (AV/RV)
· 8 tijdbereiken van 0,02 s... 300 uur via draaischakelaar instelbaar
· Spanningsbereik AC/DC 12... 240 V
· Met tijdsonderbreking/tijdsopditie in alle functies
· Aanstuurbaar met twedraadnaderingschakelaars
· 2 wisselcontacten, waarvan één programmeerbaar als direct contact
· LED-indicatoren voor voedingsspanning, contactstand en tijdverloop
· Kabelaansluiting: Ook 2 x 1,5 mm2 draad met huls en kunststof kraag,
Of 2 x 2,5 mm2 massief DIN 46 228-1/-2/-3/-4
· 22,5 mm breedte
· Met tweede tijdinstelling t2 voor de functieklokgevers, begin met impuls (TI) of pauze (TP)
Door de gescheiden instelmogelijkheid van impuls- en
Pauzetijd kan de knipperfunctie als klokgever worden gebruikt.
In- en uitschakelfunctie (EW/AW)
Aanspreek- en terugvalvertraging (AV/RV)
Impulsgebend (IE) en instelling van de pulslengte
· Aansluitmogelijkheid voor 2 afstandsbedieningen
De teksten voor dit artikel zijn automatisch vertaald.
· Conform IEC/en 61 812-1
· 8 functies via draaischakelaar instelbaar:
Aanspreekvertraging (AV)
Inschakelwissfunctie (EW)
Impulsgever vertraagd (IE)
Knipperfunctie, begin met impuls (BI)
Terugvalvertraging (RV)
Impulsomvormer (IF)
Uitschakelfunctie (AW)
Aanspreek- en terugvalvertraging (AV/RV)
· 8 tijdbereiken van 0,02 s... 300 uur via draaischakelaar instelbaar
· Spanningsbereik AC/DC 12... 240 V
· Met tijdsonderbreking/tijdsopditie in alle functies
· Aanstuurbaar met twedraadnaderingschakelaars
· 2 wisselcontacten, waarvan één programmeerbaar als direct contact
· LED-indicatoren voor voedingsspanning, contactstand en tijdverloop
· Kabelaansluiting: Ook 2 x 1,5 mm2 draad met huls en kunststof kraag,
Of 2 x 2,5 mm2 massief DIN 46 228-1/-2/-3/-4
· 22,5 mm breedte
· Met tweede tijdinstelling t2 voor de functieklokgevers, begin met impuls (TI) of pauze (TP)
Door de gescheiden instelmogelijkheid van impuls- en
Pauzetijd kan de knipperfunctie als klokgever worden gebruikt.
In- en uitschakelfunctie (EW/AW)
Aanspreek- en terugvalvertraging (AV/RV)
Impulsgebend (IE) en instelling van de pulslengte
· Aansluitmogelijkheid voor 2 afstandsbedieningen
De teksten voor dit artikel zijn automatisch vertaald.
