Dold 0054359 IK7817N.81/200 AC/DC12-240V 0,02s-300h Tijdrelais Multifunctioneel 12 V/AC, 12 V/DC, 240 V/AC 1 stuk(s) Tij kopen ? Conrad Electronic

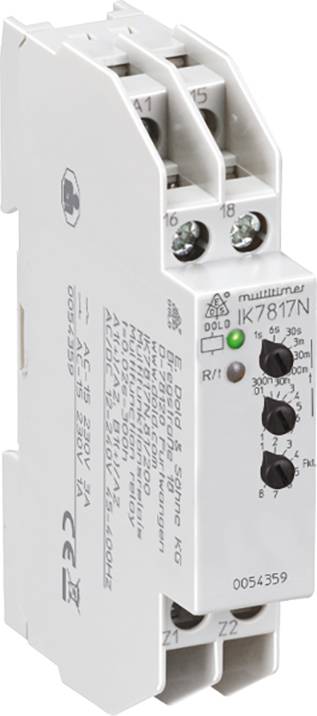

Een multifunctioneel tijdrelais uit de serie IK 7817N van Dold & Söhne. Toont verschillende tijdvertragingsinstellingen en aansluitingen.

Afbeelding vergelijkbaar

Soortnaam

Tijdrelais

Uitvoering

Multifunctioneel

Functies

Aanspreek- en terugvalvertraging met regelcontact

Aanspreek- en terugvalvertraging

Pulsgever

Knipper symmetrisch

In- en uitschakelaar wissend

Afvallend vertraagd

Impulsgever

Impulsomvormer

Opkomend vertraagd

Voedingsspanning

12 V/AC

12 V/DC

240 V/AC

Min. voedingsspanning

12 V

Datasheet (PDF)

Leverbaar ma. 2 nov.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 132,22 / Stuk)

€ 140,49

-6 %

€ 132,22

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Technische specificaties

Toegestane schakelfrequentie: 36000 schakelcycli / h.
Kortsluitvastheid
Max. Smeltzekering: 4 A GG / GL IEC/en 60947-5-1

Soortnaam: Tijdrelais

Type: IK7817N.81/200 AC/DC12-240V 0,02s-300h

Uitvoering: Multifunctioneel

Aansluiting: Schroefklem

Functies: Aanspreek- en terugvalvertraging met regelcontact
Aanspreek- en terugvalvertraging
Pulsgever
Knipper symmetrisch
In- en uitschakelaar wissend
Afvallend vertraagd
Impulsgever
Impulsomvormer
Opkomend vertraagd

Voedingsspanning: 12 V/AC
12 V/DC
240 V/AC

Min. voedingsspanning: 12 V

Max. voedingsspanning: 240 V

Voedingsspanning: 12 - 240 V

: 1x wisselcontact

Contactmateriaal: AgNi

Schakelspanning (max.): 230 V/AC

Schakelstroom (max.): 4 A

Tijdsduur (min.): 0.02 s

Tijdsduur (max.): 300 h

Min. temperatuur: 0 °C

Max. temperatuur: +55 °C

: IP20
IP40

Elektrische levensduur: Na AC 15 bij 1 A, AC 230 V: 1,5 x 10⁵schakelsp. IEC/EN 60947-5-1

Mechanische levensduur: ≥ 1 x 10⁶schakelcycli

Breedte: 17.5 mm

Hoogte: 90 mm

Diepte: 59 mm

Afm.: (b x h x d) 17.5 x 90 x 59 mm

Inhoud: 1 stuk(s)

UKCA: Ja

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Voedingsspanning

Functies

Contactsoort

Max. voedingsspanning

Dold 0054359 IK7817N.81/200 AC/DC12-240V 0,02s-300h Tijdrelais Multifunctioneel 12 V/AC, 12 V/DC, 240 V/AC 1 stuk(s) Tijdsduur: 0.02 s - 300 h 1x wisselcontact

Artikelnummer:2359228

Dit product

12 V/AC12 V/DC240 V/AC

Aanspreek- en terugvalvertraging met regelcontactAanspreek- en terugvalvertragingPulsgeverKnipper symmetrischIn- en uitschakelaar wissendAfvallend vertraagdImpulsgeverImpulsomvormerOpkomend vertraagd

1x wisselcontact

240 V

Dold 0062073 MK7830N.82 AC/DC24V+AC230V 0,02s-9999h Tijdrelais Multifunctioneel 24 V/AC, 24 V/DC, 230 V/AC 1 stuk(s) Tijdsduur: 0.02 s - 9999 h 2x wisselcontact

Artikelnummer:2359213

24 V/AC24 V/DC230 V/AC

Aanspreek- en terugvalvertraging met regelcontactAanspreek- en terugvalvertragingPulsgeverKnipper symmetrischIn- en uitschakelaar wissendAfvallend vertraagdImpulsgeverImpulsomvormerOpkomend vertraagd

2x wisselcontact

230 V

Dold 0056618 MK7850N.82/200/61 AC/DC12-240V Tijdrelais Multifunctioneel 12 V/AC, 12 V/DC, 240 V/AC 1 stuk(s) Tijdsduur: 0.02 s - 300 h 2x wisselcontact

Artikelnummer:2359233

12 V/AC12 V/DC240 V/AC

Aanspreek- en terugvalvertraging met regelcontactAanspreek- en terugvalvertragingPulsgeverKnipper symmetrischIn- en uitschakelaar wissendAfvallend vertraagdImpulsgever

2x wisselcontact

240 V

Dold 0054052 MK7850N.82/500/61 AC/DC12-240V Tijdrelais Multifunctioneel 12 V/AC, 12 V/DC, 240 V/AC 1 stuk(s) Tijdsduur: 0.02 s - 300 h 2x wisselcontact

Artikelnummer:2359234

12 V/AC12 V/DC240 V/AC

Aanspreek- en terugvalvertraging met regelcontactAanspreek- en terugvalvertragingPulsgeverKnipper symmetrischIn- en uitschakelaar wissendAfvallend vertraagdImpulsgever

2x wisselcontact

240 V

Dold 0052778 BC7935N.81 AC/DC24-240V 0,05S-300H. Tijdrelais Multifunctioneel 12 V/AC, 12 V/DC, 240 V/AC 1 stuk(s) Tijdsduur: 0.05 s - 300 h 2x wisselcontact

Artikelnummer:2359262

12 V/AC12 V/DC240 V/AC

Aanspreek- en terugvalvertraging met regelcontactAanspreek- en terugvalvertragingPulsgeverIn- en uitschakelaar wissendImpulsgeverImpulsvormer

2x wisselcontact

240 V

Documenten en downloads

Datablad

Datablad 2359228 Dold 0054359 IK7817N.81/200 AC/DC12-240V 0,02s-300h Tijdrelais Multifunctioneel 12 V/AC, 12 V/DC, 240 V/AC 1 stuk(s) Tij

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2359228 Dold 0054359 IK7817N.81/200 AC/DC12-240V 0,02s-300h Tijdrelais Multifunctioneel 12 V/AC, 12 V/DC, 240 V/AC 1 stuk(s) Tij

Omschrijving

Tijdafhankelijke besturingen voor industrie- en spoorwegtoepassingen:

· Conform IEC/en 61 812-1
· Functies via draaischakelaar instelbaar:
Aanspreekvertraging (AV)
Inschakelwissfunctie (EW)
Impulsgever vertraagd (IE)
Knipperfunctie, begin met impuls (BI)
Terugvalvertraging (RV)
Impulsvormer (IF)
Uitschakelfunctie (AW)
Aanspreek- en terugvalvertraging (AV/RV)
· 8 tijdbereiken van 0,02 s... 300 uur via draaischakelaar instelbaar
· Spanningsbereik AC/DC 12... 240 V
· Met tijdsonderbreking/tijdsopditie
· Instelhulp voor snelle instelling van lange tijden
· Aanstuurbaar met twedraadnaderingschakelaars
· 1 wisselcontacten
· LED-indicatoren voor voedingsspanning, contactstand en tijdverloop
· DIN-rail- of schroefmontage
· 17,5 mm breedte
· In- en uitschakelfunctie (EW / AW)
· Met tweede tijdinstelling t2 voor de functies
Klokgever, begin met impuls (TI) of pauze (TP)
· Vanwege de gescheiden instelmogelijkheid van impuls- en pauzetijd kan de knipperfunctie als klokgever worden gebruikt.
In- en uitschakelfunctie (EW/AW)
Aanspreek- en terugvalvertraging (AV/RV)
Impulsgebend (IE): Instelling van de pulslengte
