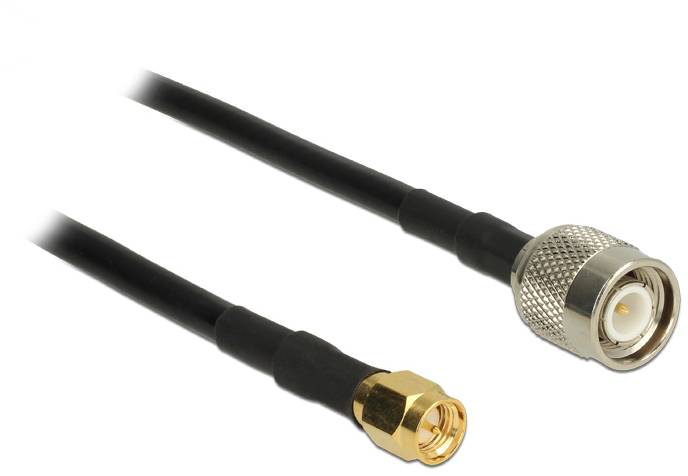

![Delock WiFi-antenne Aansluitkabel [1x TNC-stekker - 1x SMA-stekker] 2.5 m Zwart-1](https://asset.conrad.com/media10/isa/160267/c1/-/nl/003381029PI01/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/2
Delock WiFi-antenne Aansluitkabel [1x TNC-stekker - 1x SMA-stekker] 2.5 m Zwart
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 10,74 / Stuk)
€ 10,74
excl. btw
& Gratis verzending met
Incl. 14 dagen retourrecht (30 dagen met)
U heeft al het beste aanbod voor uw hoeveelheid.
De optimale selectie voor de ingevoerde hoeveelheid wordt automatisch berekend, inclusief prijs (excl. verzendkosten) en levertijd.
SMA (m) - TNC (m) kabel - RG58 - 50 Ohm / zwart - 2,5 meter
Technische specificaties
- Aantal aansluitingen A
1 x
- Soortnaam
WiFi-antenne Aansluitkabel
- Aansluiting A
TNC-stekker
- Aantal aansluitingen B
1 x
- Aansluiting B
SMA-stekker
- Kabellengte
2.5 m
- Kleur (specifiek)
Zwart
- Kabeltoepassing
WiFi-antenne
- Uitvoering (kabel)
Aansluitkabel
- Gewicht
0.122
- UKCA
Ja
- Impedantie
50 Ohm
- Aantal per verpakking
1 Stück(e)
![Delock WiFi-antenne Aansluitkabel [1x TNC-stekker - 1x SMA-stekker] 2.5 m Zwart](https://asset.conrad.com/media10/isa/160267/c1/-/nl/003381029PI00/image.jpg?x=100&y=100)
![Delock WiFi-antenne Aansluitkabel [1x TNC-stekker - 1x SMA-stekker] 10 m Zwart](https://asset.conrad.com/media10/isa/160267/c1/-/nl/003381016PI00/image.jpg?x=100&y=100)
![Delock WiFi-antenne Aansluitkabel [1x TNC-stekker - 1x SMA-stekker] 5 m Zwart](https://asset.conrad.com/media10/isa/160267/c1/-/nl/003381027PI00/image.jpg?x=100&y=100)
Documenten en downloads
Datablad
Datablad 3381029 Delock WiFi-antenne Aansluitkabel [1x TNC-stekker - 1x SMA-stekker] 2.5 m Zwart
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3381029 Delock WiFi-antenne Aansluitkabel [1x TNC-stekker - 1x SMA-stekker] 2.5 m Zwart
Omschrijving
SMA (m) - TNC (m) kabel - RG58 - 50 Ohm
Antenne kabel die u kunt gebruiken om een apparaat met SMA aansluiting te verbinden met een apparaat met TNC aansluiting. Deze kabel kunt u bijvoorbeeld gebruiken voor antennes, modems, routers, (satelliet)decoders en diverse andere apparaten met antennes.
Kenmerken:
50 Ohm impedantie
RG-58 kabel
koperen geleider
afgeschermde kabel
vergulde contacten
SMA connector
De SMA connector is een schroefbare compacte coaxiale RF connector ontwikkeld in de jaren '60 met een impedantie van 50 Ohm.
Omgekeerde polariteit SMA connectoren
Naast standaard SMA connectoren zijn er ook omgekeerde polariteit SMA connectoren (Reverse Polarity SMA). Dit is een variatie van de SMA connector waarbij de binnenste pin van geslacht wisselt. SMA connectoren zijn niet compatibel met RP-SMA connectoren, maar er zijn adapters verkrijgbaar die deze convertering kunnen realiseren. Een (RP-)SMA aansluiting is ook vaak te vinden op Wi-Fi (modem)routers met afneembare antenne.
In totaal zijn er 4 soorten SMA connectoren:
SMA mannelijk (pin aan binnenzijde, schroefdraad zit aan de binnenzijde)
SMA vrouwelijk (pin-ingang aan binnenzijde, schroefdraad zit aan de buitenzijde)
RP-SMA mannelijk (pin-ingang aan binnenzijde, schroefdraad zit aan de binnenzijde)
RP-SMA vrouwelijk (pin aan binnenzijde, schroefdraad zit aan de buitenzijde)
TNC connector
De TNC connector is een in de jaren '50 ontworpen schroefbare versie van de BNC connector. De connector heeft in de regel een 50 Ohm impedantie, maar is (zeldzaam) ook te vinden als 75 Ohm connector. De TNC connector werkt het beste bij 0-11 GHz toepassingen en presteert beter dan de BNC connector op microgolf frequenties.
Omgekeerde polariteit TNC connectoren
Naast standaard TNC connectoren zijn er ook omgekeerde polariteit TNC connectoren (Reverse Polarity TNC) Dit is een variatie van de TNC connector waarbij de binnenste pin van geslacht wisselt. TNC connectoren zijn niet compatibel met RP-TNC connectoren, maar er zijn adapters verkrijgbaar die deze convertering kunnen realiseren. Een (RP-)TNC aansluiting is ook vaak te vinden op Wi-Fi (modem)routers met afneembare antenne.
In totaal zijn er 4 soorten TNC connectoren:
TNC mannelijk (pin aan binnenzijde, schroefdraad zit aan de binnenzijde)
TNC vrouwelijk (pin-ingang aan binnenzijde, schroefdraad zit aan de buitenzijde)
RP-TNC mannelijk (pin-ingang aan binnenzijde, schroefdraad zit aan de binnenzijde)
RP-TNC vrouwelijk (pin aan binnenzijde, schroefdraad zit aan de buitenzijde)
Specificaties SMA (m) - TNC (m) kabel - RG58 - 50 Ohm
connectoren: SMA (mannelijk) - TNC (mannelijk)
type kabel: RG-58 C/U
type ader: CU koper
impedantie: 50 Ohm
demping per meter: 0,73 dB @ 1 GHz / 0,98 dB @ 2.4 GHz
minimale buigradius: 20 mm
diameter kabel: 4,95 mm
afgeschermde kabel
vergulde contacten
conform: RoHS
kleur: zwart
garantie: 2 jaar
