Deditec UC-CAN-U-O8-M8 UC-CAN-U-O8-M8 I/O-module CAN Bus, USB Aantal ingangen: 8 x Aantal uitgangen: 8 x Aantal I/O's: 1
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 338,02 / Stuk)
€ 338,02
excl. btw
& Gratis verzending*
Inclusief 14 dagen retourrecht
Highlights & Details
CAN-module met 8 DiO EA – CAN EA DiO-module – 8 Optocoupler-ingangen en 8 digitale uitgangen (MOSFET) - met USB-configuratieinterface
- USB 2.0-interface tot 480 Mbit/s
- Snelle ingebruikname door plug-and-play-integratie
- Aansturing: API voor Windows en Linux (DELIB-driverbibliotheek), Command Line interface
- CAN-interface conform ISO 11898
- Open CAN-protocol (RAW CAN)
- Automatische zend-/ontvangstmodus
- Galvanisch gescheiden tot 500 V.
- Max. schakelspanning: 36 V/DC
- Min. Schakelspanning: 2,8 V DC
- Max. Schakelstroom: 3 A DC
- Max. Schakelvermogen: 108 W DC
- Time-out-beveiligingfunctie (via software configureerbaar)
- Status-LED voor elke uitgang
- Soort: Optocoupler AC/DC
- Signaalniveau: ±5 V tot ±15 V of ±15 V tot ±30 V.
- 16-bits teller per kanaal (tot 100 Hz)
- Herkent een verandering van laag naar hoog en hoog naar laag niveau (flip-flop)
- Status-LED voor elk kanaal
Technische specificaties
- Diepte: 111 mm
- Luchtvochtigheid: Max. 90% (niet condenserend)
- Aansluiting via verkeerd aangesloten, insteekbare Phoenix Contact veerkrachtklemmen
- Soortnaam
I/O-module
- Interfaces
CAN Bus
USB
- Type
UC-CAN-U-O8-M8
- Voedingsspanning
24 V/DC
- Max. bedrijfstemperatuur
50 °C
- Min. bedrijfstemperatuur
10 °C
- Voedingsspanning
7 V TOT 24 V DC
- Bedrijfstemperatuurbereik
10 tot 50 °C
- Aantal I/O's
16
- Aantal ingangen
8 x
- Aantal uitgangen
8 x
- Afm.
(b x h) 22.5 mm x 120 mm
- Stroomverbruik (max.)
130 mA
- Hoogte
120 mm
- Breedte
22.5 mm
- Fabrikantnr.
UC-CAN-U-O8-M8
- Uitvoering

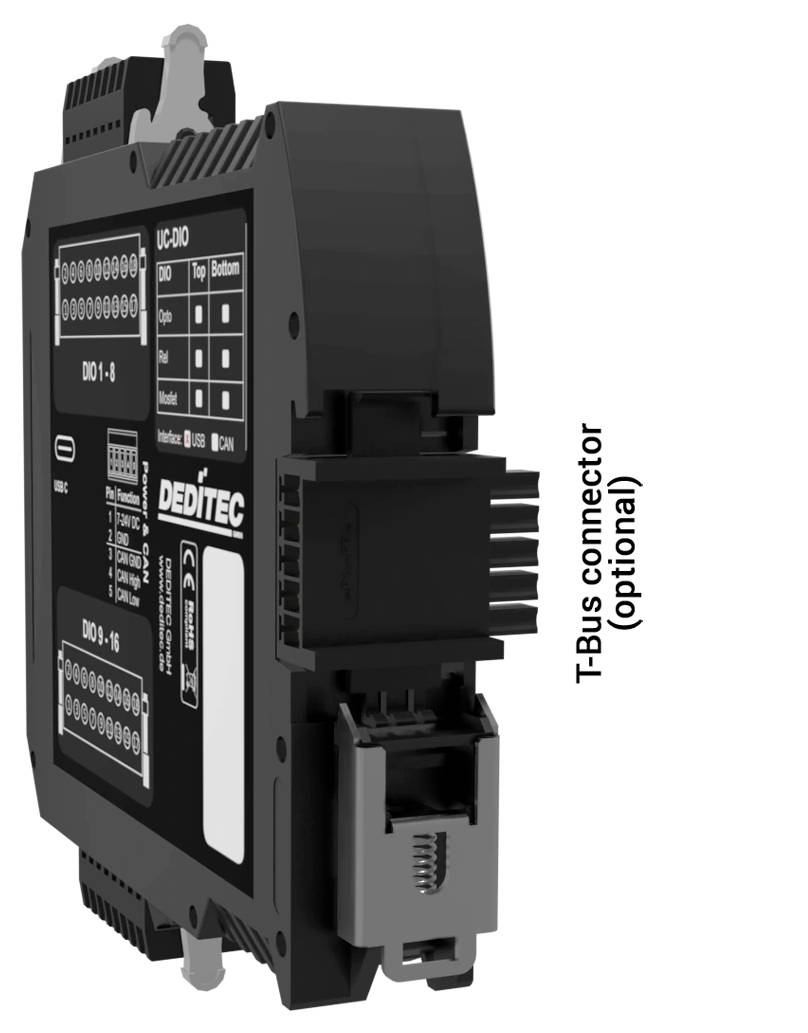

DIN-rail module (DIN-rail) in robuuste behuizing met galvanische scheiding
- Uitgangen
8x digitale MOSFET P-kanaals uitgangen (P-Th., tot 48 V / 3 A)
- Ingangen
8x digitale optokoppeling-ingangen (15 V tot 30 V DC)
- Interfaces
CAN-bus
USB (type-B, voor configuratie via ICT-tool)
- Stroomverbruik
130 mA
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3796610 Deditec UC-CAN-U-O8-M8 UC-CAN-U-O8-M8 I/O-module CAN Bus, USB Aantal ingangen: 8 x Aantal uitgangen: 8 x Aantal I/O's: 1
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3796610 Deditec UC-CAN-U-O8-M8 UC-CAN-U-O8-M8 I/O-module CAN Bus, USB Aantal ingangen: 8 x Aantal uitgangen: 8 x Aantal I/O's: 1
Omschrijving
De UC-CAN-u-O8-M8 is een moderne CAN EA DiO-module met 8 opto-koppelingangen en 8 digitale uitgangen (MOSFET). Het is ideaal geschikt voor het vastleggen van sensorsignalen en voor het schakelen van actuatoren in industriële toepassingen. Typische toepassingsgebieden zijn testbanken voor veilige signaalverwerking en automatiseringssystemen, waarin digitale in- en uitgangen betrouwbaar via CAN moeten worden bestuurd.
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- M2M-functionaliteit
- Automatische CAN-RX/TX-modus
- RAW CAN
- J1939 protocol
- Gratis configuratie- en testsoftware
- USB-configuratie-interface
- Voedingsspanning: +7 V tot +24 V DC
- Insteekbare veerlijsten met vergrendelingsmechanisme
- Montage op DIN-rail 35 mm x 7,5 mm
- Bedrijfstemperatuur: +10 °C tot +50 °C (uitgebreid temperatuurbereik op aanvraag)
- Geschikt voor typische industriële binnen- en schakelkastomgevingen
Omvang van de levering
- USB-kabel A-stekker naar C-stekker
- 5-polige connector
- 2x 16-polige connector
- Bedieningsgereedschap voor WAGO-connector
- DIN-rail verbinder
Systeemeisen
- Windows, Linux
