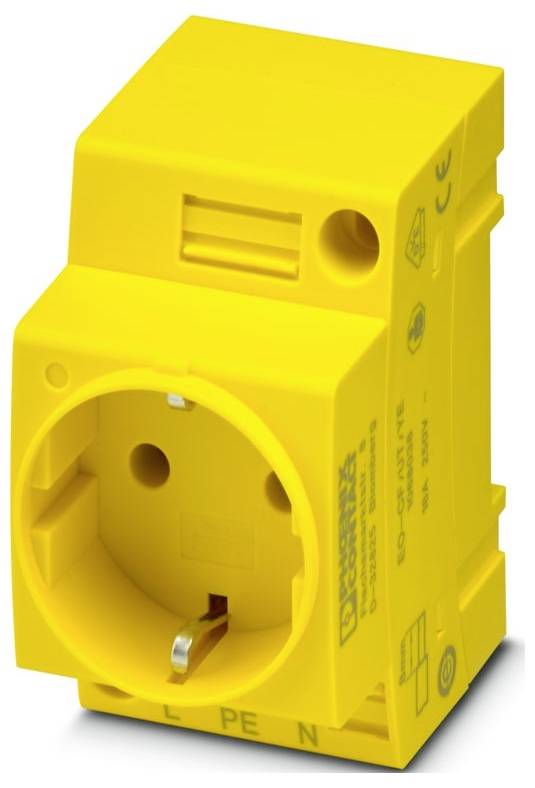

Contactdoos Phoenix Contact EO-CF/UT/YE Geel (l x b x h) 62.1 x 45 x 75 mm
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Contactdoos
Beschermingsklasse
IP20
Type
EO-CF/UT/YE
Kleur (specifiek)
Geel
Lengte
62.1 mm
Datasheet (PDF)
59 Set(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal (Verpakkingsgrootte 5 stuk(s))
Totaal (€ 8,92 / Stuk)
€ 44,62
excl. btw
& Gratis verzending met
Incl. 14 dagen retourrecht (30 dagen met)
Technische specificaties
- Aansluitmethode: schroefaansluiting
- Schroefdraad: M3
- Aanhaalmoment: 0,5 ... 0,6 Nm
- Kabeldoorsnede soepel: 0,25 mm² ... 2.5 mm²
- Kabeldoorsnede stijf: 0,2 mm² ... 4 mm²
- Kabeldoorsnede AWG: 24- 12 (omgerekend volgens IEC)
- Breedte: 45 mm
- Hoogte: 75 mm
- Diepte: 62,1 mm
- Kleur: Geel (RAL 1018)
- Brandbaarheidsklasse conform UL 94: V0
- Omgevingsomstandigheden: Omgevingsomstandigheden
- Beschermingsklasse: IP20
- Omgevingstemperatuur (bedrijf): -45 °C- 70 °C (max. Bedrijfstemperatuurbereik incl. zelfverhitting, zie deratingcurve)
- Omgevingstemperatuur (opslag/transport): -45 °C... 70 °C.
- Normen/bepalingen: VDE 0620-1
- Montagemethode: Voor montage op draagrail in de Service-interface of directe montage
- Isolatiemateriaal: PA
- Isoleerlengte: 8 mm
- Nominale spanning: 250 V AC (50 Hz)
- Opmerking over het gebruik: Dit stopcontact is niet bedoeld voor toepassingen met een hoge belasting (HL) zoals opladers voor elektrische voertuigen en grote warmtestralers.
- Maximaal verliesvermogen bij nominale voorwaarde: 1,8 W.
- TESTSPECIFICATIE: DIN EN 50155 (VDE 0115-200):2022-06
- Resultaat: Test geslaagd
- Statisch isolatiemateriaal in koude toestand: -60 °C.
- Temperatuur index isolatiemateriaal (DIN en 60216-1 (VDE 0304-21)): 130 °C.
- Brandbeveiliging voor railvoertuigen (DIN en 45545-2) R22: HL 1 - HL 3
- Brandbeveiliging voor spoorvoertuigen (DIN en 45545-2) R23: HL 1 - HL 3
- Brandbeveiliging voor spoorvoertuigen (DIN en 45545-2) R24: HL 1 - HL 3
- Normen: Normen
- Relatieve isolatiestof temperatuur index (elec., UL 746 B): 130 °C.
- Nominale stroom: 16 A
- Frequentie: f1 = 5 Hz tot f2 = 250 Hz
- Toegestane luchtvochtigheid (opslag/transport): 30% ... 70 %
- Slingeren/breedband ruis: Slingeren/breedband ruis
- Spectrum: Levensduurtest categorie 2, gemonteerd op het draaistel
- ASD-niveau: 6,12 (m/s²)²/Hz
- Versnelling: 30 g.
- Testduur per as: 5 uur
- Testrichtingen: X-, Y- en Z-as (pos. en neg.)
- Schokken: Schokken
- Schokvorm: Halve sinus
- Duur van de schok: 18 ms
- Aantal schokken per richting: 3
- Statusweergave: nee
- Brandbeveiliging voor spoorvoertuigen (DIN en 45545-2) R26: HL 1 - HL 3
- Warmteafgifte Calorimetrisch NFPA 130 (ASTM E 1354): 28 MJ/kg
- Oppervlakken brandbaarheid NFPA 130 (ASTM E 162): Goed
- Specifiek optische rookgasdichtheid NFPA 130 (ASTM E 662): Geslaagd
- Rookgasoxiciteit NFPA 130 (SMP 800C): Geslaagd
- Land-identificatiecode: Duitsland
- Lehrdorn: A3;B3
- Draaddoorsnede flexibel [AWG]: 24 ... 14 (omgerekend volgens IEC)
- Draaddoorsnede flexibel (adereindhuls zonder kunststof huls): 0,25 mm² ... 2.5 mm²
- Draaddoorsnede flexibel (adereindhuls met kunststof huls): 0,25 mm² ... 2.5 mm²
- Geleider doorsnede flexibel (2 geleiders van dezelfde doorsnede met TWIN-adereindhuls met kunststof huls): 0,2 mm² ... 4 mm²
- Diepte op NS 35/7,5: 63 mm
- Diepte op NS 35/15: 70,5 mm
- Boorgatdiameter: 4,4 mm
- Materiaal contact: CuZn38
- Stekkertype: Stekkerweergave type CF
- Soortnaam
Contactdoos
- Type
EO-CF/UT/YE
- Kleur (specifiek)
Geel
IP20
62.1 mm
- Breedte
45 mm
- Hoogte
75 mm
- Afm.
(l x b x h) 62.1 x 45 x 75 mm
- Type aansluiting
Schroefaansluiting
- Ontwerpspanning
250 V/AC
- Ontwerpstroom
16 A
- Aderdoorsnede (max.)
4 mm²
- Aderdoorsnede (min.)
0.2 mm²
- Montagewijze
Bevestigingsrail (DIN-rail)
Vaste montage
- Inbouwdiepte
62.1 mm
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3562466 Contactdoos Phoenix Contact EO-CF/UT/YE Geel (l x b x h) 62.1 x 45 x 75 mm
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3562466 Contactdoos Phoenix Contact EO-CF/UT/YE Geel (l x b x h) 62.1 x 45 x 75 mm
Omschrijving
Stekkerdoos, stekkeraanzicht type CF, aansluittype: Schroefaansluiting, kleur: Geel, nominale spanning: 250 V AC (50 Hz), nominale stroom: 16 A, voor montage op draagrail in de Service-interface of directe montage, normen/bepalingen: VDE 0620-1, landenkenmerk: Duitsland
