Chauvin Arnoux PEL 115 Netwerkanalyser 3-fasig Met logger, Energiemetingen, Belastinganalyse, Online metingen
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 3.607,44 / Stuk)
€ 3.607,44
excl. btw
& Gratis verzending*
Inclusief 14 dagen retourrecht
Highlights & Details
PEL 115 vermogens- en energierecorder zonder stroomomvormer
- Recorder voor het vastleggen en analyseren van het energieverbruik om de energie-efficiëntie te optimaliseren
- Prestaties van alle soorten elektrische installaties tot enkele maanden met drie fasen registreren
- Alle elektrische parameters (stromen, spanningen, enz.) en harmonischen zonder onderbreking van de stroomvoorziening registreren

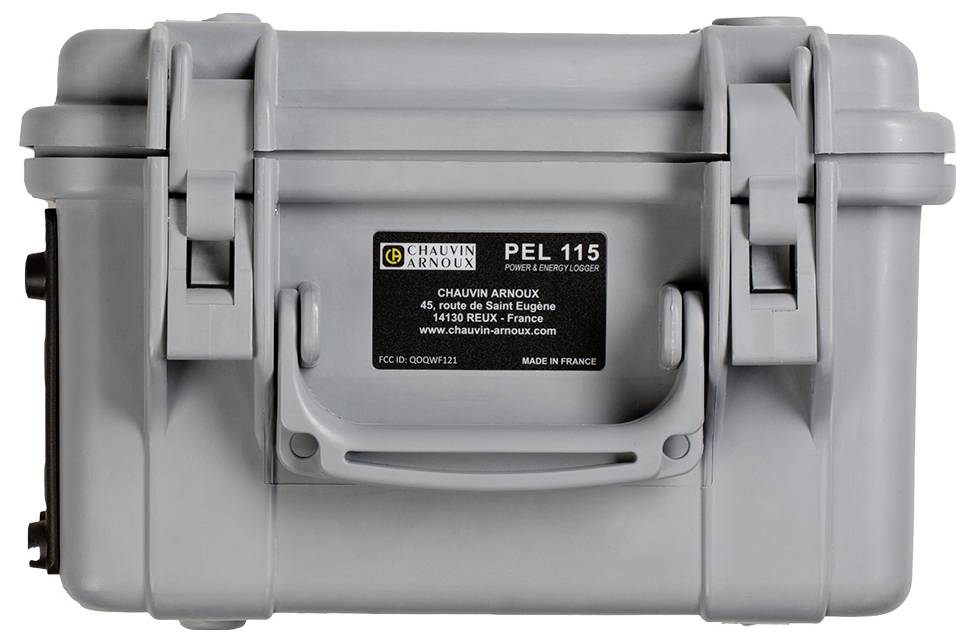

- In een bouwplaatsveilige behuizing, bestendig tegen stoten, uv-stralen en warmte en geschikt voor montage op stroomkabelmasten
- Gratis software PEL Transfer voor de configuratie van het apparaat en voor de verwerking van energiegegevens met uitsplitsing van de energie(verliezen)
- Veelzijdige communicatiemogelijkheden: Ethernet, USB, WiFi, IRD-server
- Gratis Android APP met motor analyse functies: Toerental, rendement en koppel van een motor zonder mechanische sensoren
Technische specificaties
- Algemeen
- Display: Met viervoudig digitaal display
- Soort installaties: Eenfasig, tweefasig, draaistroom met of zonder nulleider en nog meer speciale installatietypen
- Aantal kanalen: 4 spanningsingangen en 4 stroomingangen
- Metingen
- Netfrequentie: DC, 50 Hz, 60 Hz en 400 Hz
- Spanning (meetbereiken): 10,00 - 1 000 VAC / 100.00 - 1 000 VDC
- Stroom (afhankelijk van de stroomomvormer) van 5 mAac tot 10 kAac / 50 mAd tot 5 kAd
- Berekende waarden
- Omvormerverhoudingen: Tot 650 000 V / tot 25 000 A.
- Vermogen: 10 W tot 10 GW / 10 VaR tot 10 MVAr / 10 VA tot 10 GVA
- Energie: Tot 4 EWh / 4 EVAh / 4 Evarh (E = 10^18)
- Fase: cos φ, tan φ, PF
- Harmonischen: THD
- Extra functies
- Fasevolgorde: Ja
- Min/max: Ja
- Alarm: Ja
- Bevestiging via houder (optioneel verkrijgbaar)
- Dataregistratie
- Detectieinterval / aggregatie: 5 metingen/s / van 1 mn tot 60 mn
- Geheugen: SD-kaart, 8 GB (SD-HC-kaart tot 32 GB)
- Werktemperatuur: -20 °C tot +50 °C
- Soortnaam
Netwerkanalyser
- Meetcategorie
CAT IV 1000 V
Fabrieksstandaard (zonder certificaat)
- Afm.
(l x b x h) 24.5 x 18 x 27 cm
- Gewicht
3.4 kg
- Meetwijze
3-fasig
- Bijzonderheden
Met logger
Energiemetingen
Belastinganalyse
Online metingen
- Breedte
18 cm
- Hoogte
27 cm
24.5 cm
- Interfaces
USB
WiFi
WiFi
Ethernet
- UKCA
n.v.t.
Documenten en downloads
Datablad
Datablad 3307920 Chauvin Arnoux PEL 115 Netwerkanalyser 3-fasig Met logger, Energiemetingen, Belastinganalyse, Online metingen
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3307920 Chauvin Arnoux PEL 115 Netwerkanalyser 3-fasig Met logger, Energiemetingen, Belastinganalyse, Online metingen
Garantievoorwaarden
Garantievoorwaarden 3307920 Chauvin Arnoux PEL 115 Netwerkanalyser 3-fasig Met logger, Energiemetingen, Belastinganalyse, Online metingen
Omschrijving
De PEL 115 meet en slaat alle vermogens en energieën op. De PEL 115 heeft een behuizing van beschermingsklasse IP67 en is geschikt voor gebruik buitenshuis en op verschillende gebieden:
• Elektriciteitsproducenten: Hernieuwbare energie, thermische centrales...
• Industrie: Metaalindustrie, glasproductie, voedingsindustrie.
• Woon- en dienstengebouw ...
• Infrastructuur en vervoer
toepassingsgebieden
• energieaudits •
elektrische diagnose
• industrieel onderhoud
eenvoudige en beproefde ergonomie

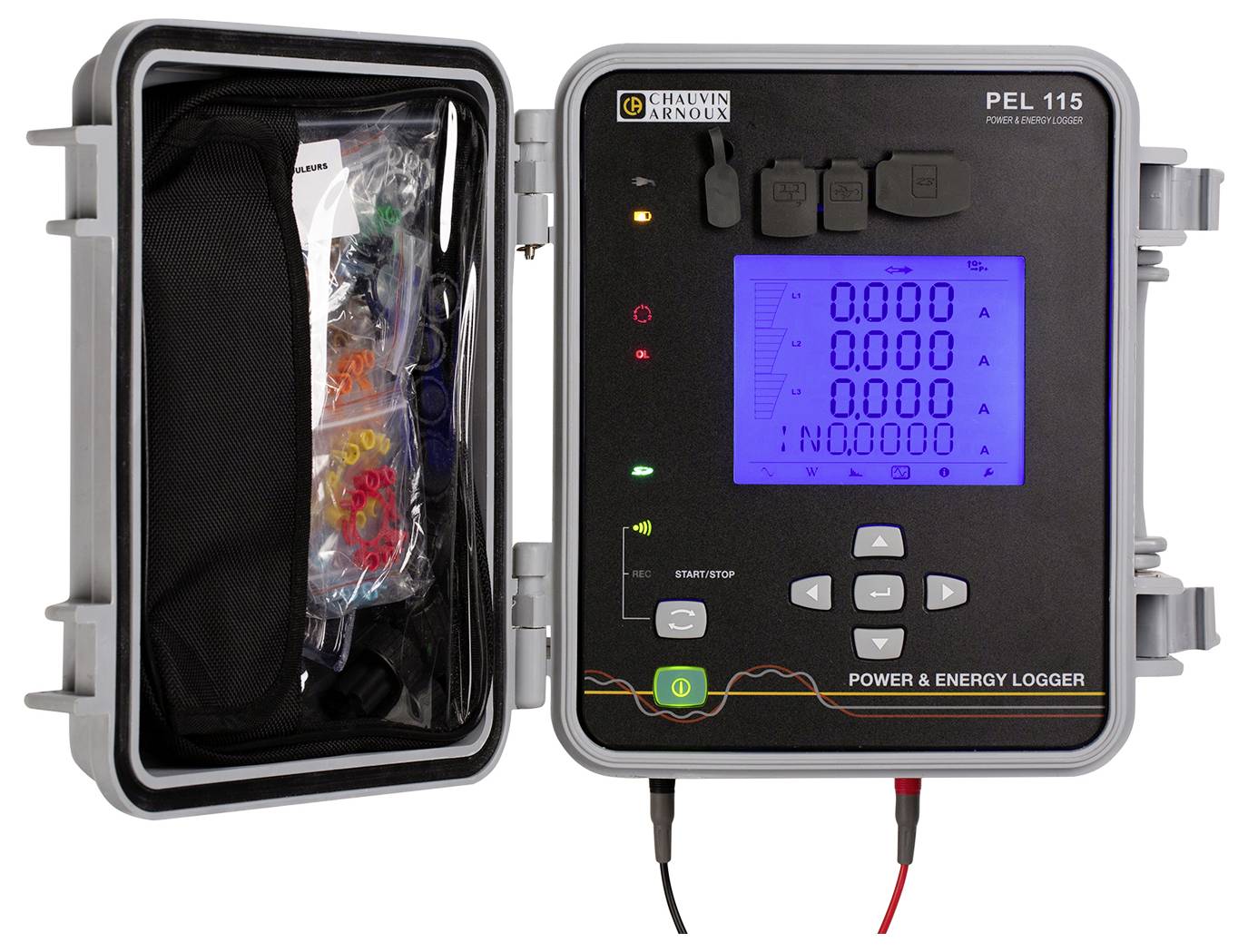

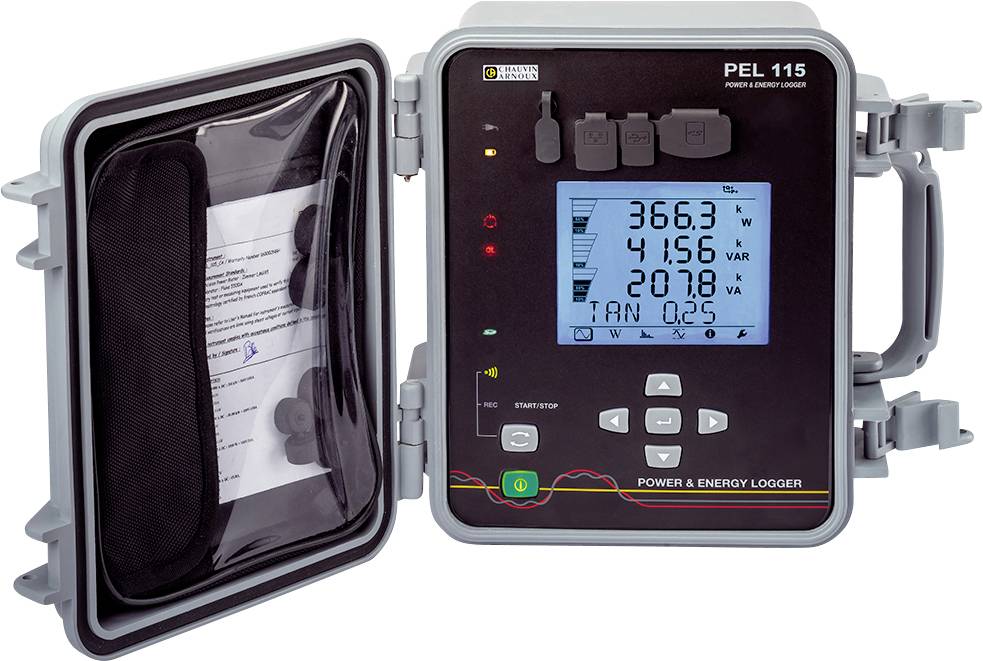

in de behuizing van de bouwplaats kan het apparaat met behulp van de meegeleverde bevestigingsset op eenvoudige wijze aan de bovenkant van een stroomkast worden gemonteerd. Het grote display met achtergrondverlichting is onder alle omgevingsomstandigheden goed afleesbaar. Het apparaat heeft vier spannings- en vier voedingsingangen.
RMS- en DC-metingen
• AC- en/of DC-spanningen tot 1 000 V
• stromen tot 10 kA AC, 5 kA DC (afhankelijk van de stroomomvormer)
• Wirk-, blind- en schijnbaar vermogen
• Wirk-, blind- en schijnenergie
• basis- en symmetrische werking en prestaties van asymmetrieën • motormetingen en -kengegevens (via APP)
functies
• verdeling van energieverliezen
• parameters van fase: cos φ, tan, vermogensfactor PF
• piekfactor
• berekening van THD voor stromen en spanningen
• DC-, 50 Hz-, 60 Hz- en 400 Hz-metingen ( scheepvaart...)
Software PEL Transfer
de software PEL Transfer biedt de volgende mogelijkheden:
• Configuratie van uw
PEL • controle van de aansluitingen voor het begin van de opname
• downloaden van de in PEL opgeslagen metingen • weergave van de verschillende meet- en analyseresultaten
extra pluspunt: PEL Transfer rekent de waarde van uw stroomverbruik om in euro (8 tariefzones).
Communicatie in netwerken
de PEL 110 beschikt over meerdere transmissiemogelijkheden:
• USB, de eenvoudigste oplossing voor gebruik ter plaatse.
• Ethernet RJ45 of WiFi (server): Verbind uw PEL 11x met de server voor communicatie vanaf elk willekeurig station in het netwerk met de PEL Transfer-software.
• Wi-Fi (Access Point):
• Stel een directe verbinding tussen de PEL 11x en uw computer HER.
• Access Point (AP)-modus ondersteunt maximaal 5 clients.
De teksten voor dit artikel zijn automatisch vertaald.
• Elektriciteitsproducenten: Hernieuwbare energie, thermische centrales...
• Industrie: Metaalindustrie, glasproductie, voedingsindustrie.
• Woon- en dienstengebouw ...
• Infrastructuur en vervoer
toepassingsgebieden
• energieaudits •
elektrische diagnose
• industrieel onderhoud
eenvoudige en beproefde ergonomie
in de behuizing van de bouwplaats kan het apparaat met behulp van de meegeleverde bevestigingsset op eenvoudige wijze aan de bovenkant van een stroomkast worden gemonteerd. Het grote display met achtergrondverlichting is onder alle omgevingsomstandigheden goed afleesbaar. Het apparaat heeft vier spannings- en vier voedingsingangen.
RMS- en DC-metingen
• AC- en/of DC-spanningen tot 1 000 V
• stromen tot 10 kA AC, 5 kA DC (afhankelijk van de stroomomvormer)
• Wirk-, blind- en schijnbaar vermogen
• Wirk-, blind- en schijnenergie
• basis- en symmetrische werking en prestaties van asymmetrieën • motormetingen en -kengegevens (via APP)
functies
• verdeling van energieverliezen
• parameters van fase: cos φ, tan, vermogensfactor PF
• piekfactor
• berekening van THD voor stromen en spanningen
• DC-, 50 Hz-, 60 Hz- en 400 Hz-metingen ( scheepvaart...)
Software PEL Transfer
de software PEL Transfer biedt de volgende mogelijkheden:
• Configuratie van uw
PEL • controle van de aansluitingen voor het begin van de opname
• downloaden van de in PEL opgeslagen metingen • weergave van de verschillende meet- en analyseresultaten
extra pluspunt: PEL Transfer rekent de waarde van uw stroomverbruik om in euro (8 tariefzones).
Communicatie in netwerken
de PEL 110 beschikt over meerdere transmissiemogelijkheden:
• USB, de eenvoudigste oplossing voor gebruik ter plaatse.
• Ethernet RJ45 of WiFi (server): Verbind uw PEL 11x met de server voor communicatie vanaf elk willekeurig station in het netwerk met de PEL Transfer-software.
• Wi-Fi (Access Point):
• Stel een directe verbinding tussen de PEL 11x en uw computer HER.
• Access Point (AP)-modus ondersteunt maximaal 5 clients.
De teksten voor dit artikel zijn automatisch vertaald.
Omvang van de levering
- 1 transporttas voor accessoires
- 5 spanningsmeetkabels IP67
- 5 krokodillenklemmen (vergrendelbaar)
- Set coderingsonderdelen
- 1x SD-kaart
- 1 adapter SD/USB
- 1x USB-kabel
- 1 PC-software (PEL Transfer) en gebruiksaanwijzing voor het downloaden vanaf de website
- 1x snelstarthandleiding
