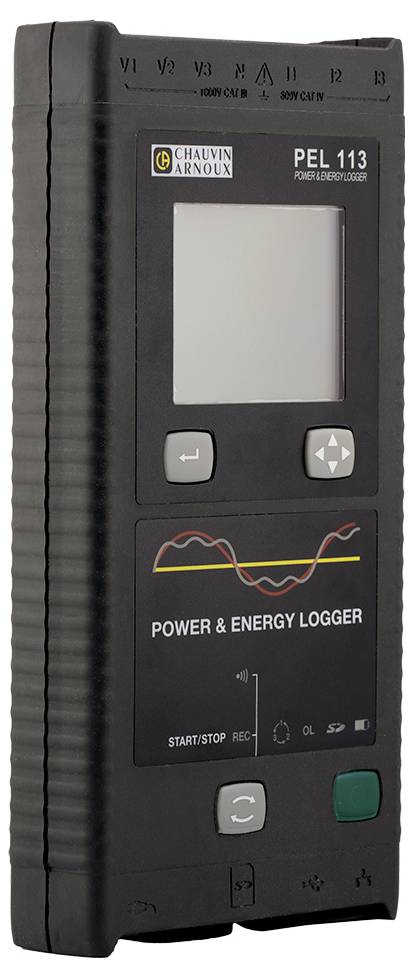

Chauvin Arnoux PEL 113 Netwerkanalyser 3-fasig Incl. stroomtang, Met logger, Energiemetingen, Belastinganalyse, Online m
EAN:
Fabrikantnummer:
Artikelnummer:
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 3.780,99 / Stuk)
€ 3.780,99
excl. btw
& Gratis verzending*
Inclusief 14 dagen retourrecht
Highlights & Details
PEL 113 vermogens- en energierecorder DV-complete set
- Recorder voor het opnemen en analyseren van het energieverbruik om de energie-efficiëntie te optimaliseren
- Prestaties van alle soorten elektrische installaties tot meerdere maanden driefasig registreren
- Alle elektrische parameters (stromen, spanningen, enz.) en harmonischen zonder onderbreking van de stroomvoorziening registreren
- Complete set met protocolsoftware DataView, 3 flexibele stroomomvormers, PEL-netadapter, magnetische meetpennen en meer
- Gratis software PEL Transfer voor de configuratie van het apparaat en voor de verwerking van energiegegevens met specificatie van de energie (verlies)
- Veelzijdige communicatiemogelijkheden: Ethernet, USB, WiFi, IRD-server

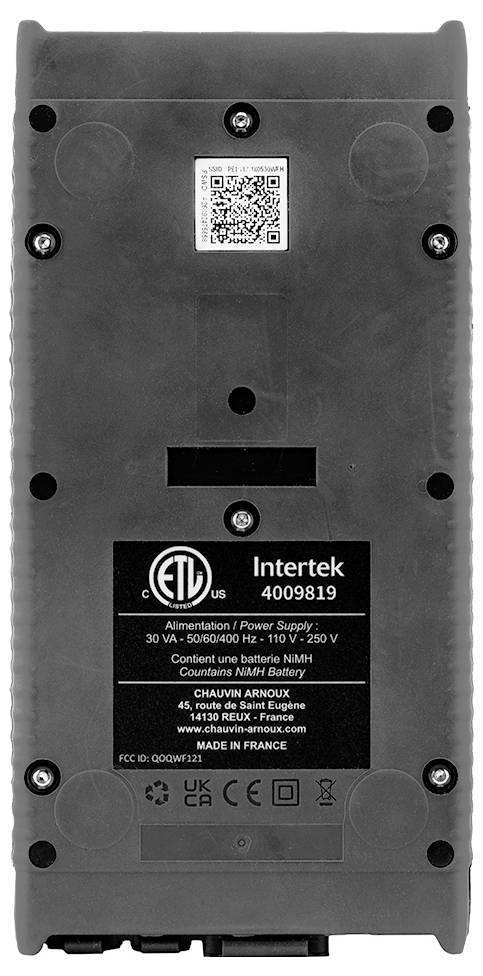

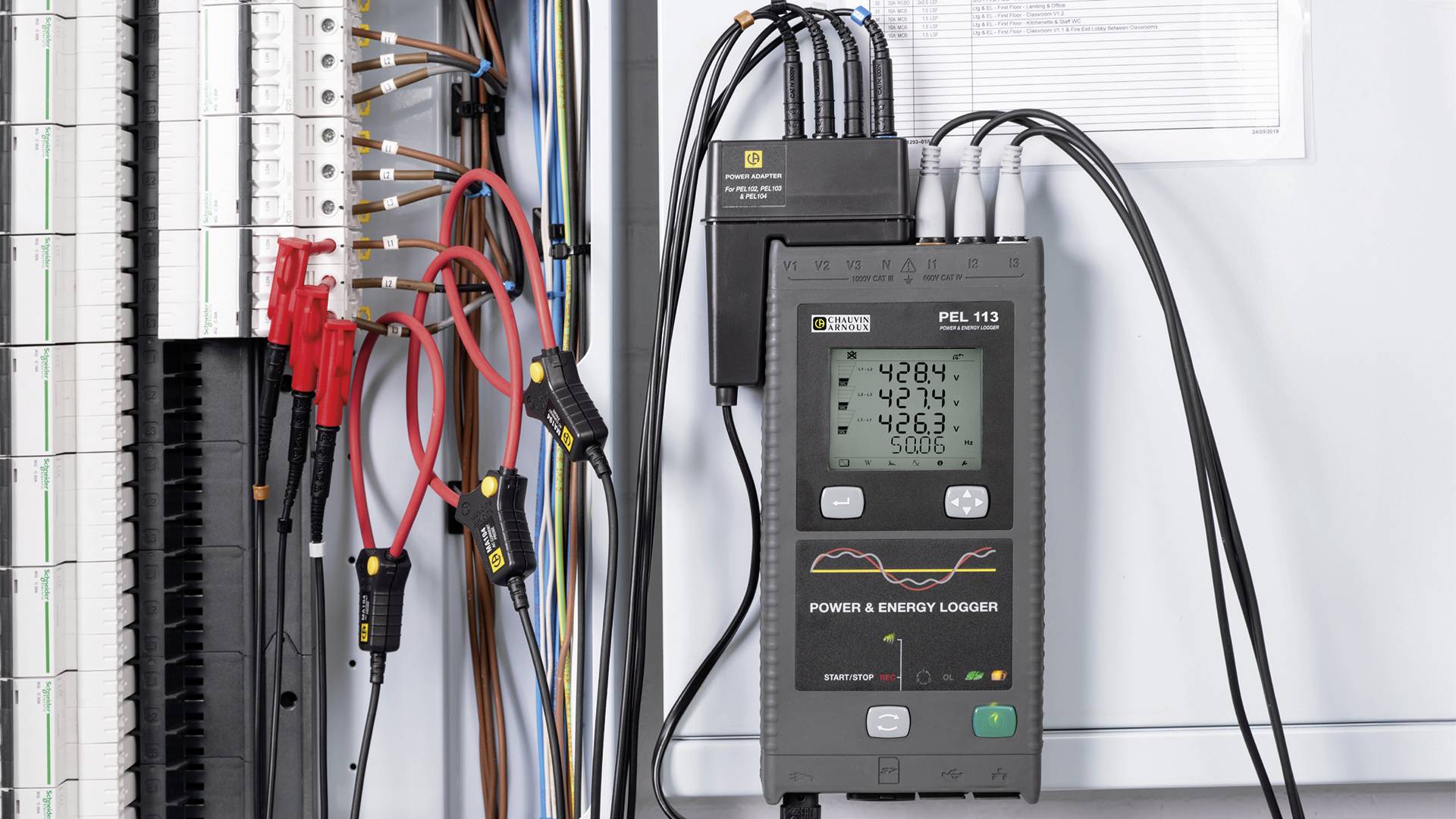

- Compacte, smalle behuizing met magnetische achterkant voor praktische bevestiging in de schakelkast

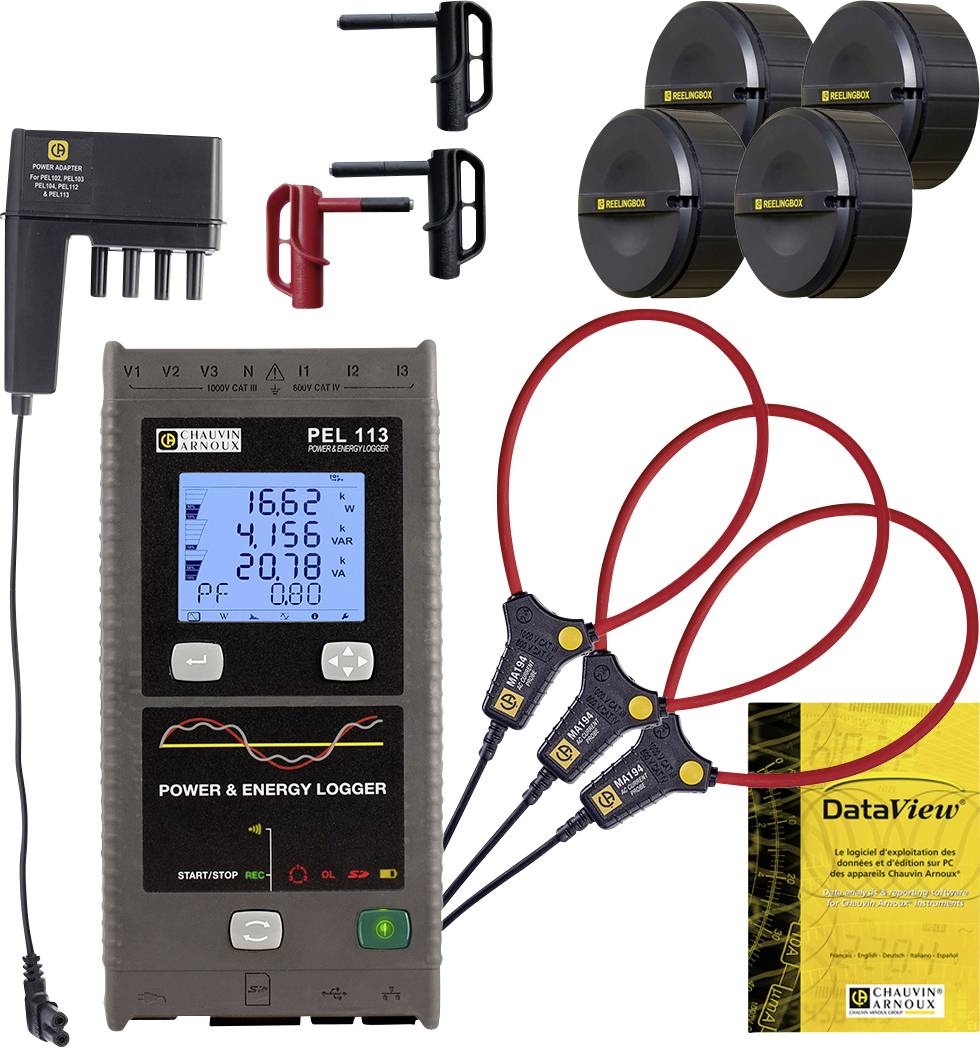

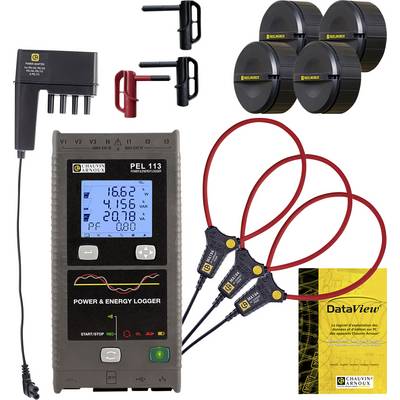

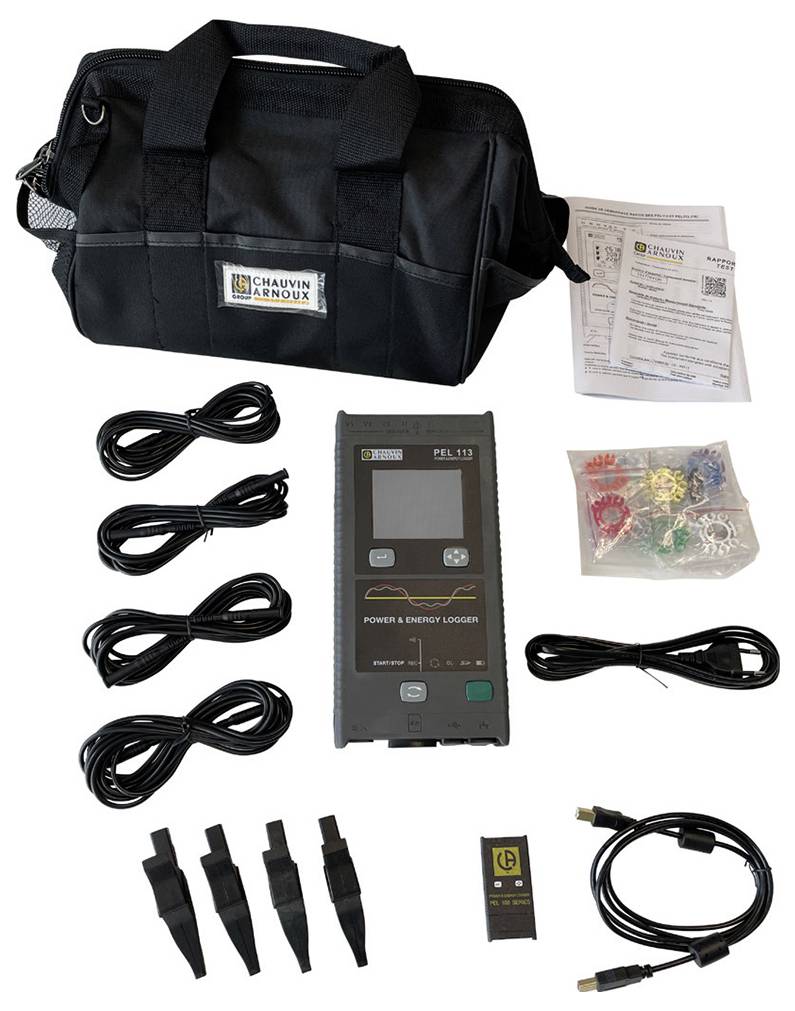

- Geleverd met: 1 transporttas, 3 MA194-350 MiniFLEX stroomomvormer, 1 PEL-netadapter, 4 spanningsmeetkabels, 4 reeling-boxen, 4 krokodillenklemmen, 4 magnetische meetpennen, 1 software DataView, 1 set markeringsonderdelen, 1 SD-kaart, 1 adapter SD/USB, 1 USB-kabel, 1 netsnoer, 1 PC-software (PEL Transfer), 1 snelstarthandleiding
Technische specificaties
- Display: Met viervoudig digitaal display
- Soort installaties: Eenfasig, tweefasig, draaistroom met of zonder nulleider en nog meer speciale installatietypen
- Aantal kanalen: 3 ingangen voor spanning, 3 ingangen voor stroom (berekende nulgeleiderstroom)
- Netfrequentie: DC, 50 Hz, 60 Hz en 400 Hz
- Spanning (meetbereiken): 10,00 - 1 000 VAC / 100.00 - 1 000 VDC
- Omvormerverhoudingen: Tot 650 000 V / tot 25 000 A.
- Vermogen: 10 W tot 10 GW / 10 VaR tot 10 MVAr / 10 VA tot 10 GVA
- Energie: Tot 4 EWh / 4 EVAh / 4 Evarh (E = 1018)
- Fase: cos φ, tan φ, PF
- Harmonischen: THD
- Extra functies: Fasevolgorde, min/max, alarm, magneetbevestiging
- Detectieinterval / aggregatie: 5 metingen/s / van 1 mn tot 60 mn
- Geheugen: SD-kaart, 8 GB (SD-HC-kaart tot 32 GB)
- Interfaces: USB, Ethernet, WiFi (access point en hotspot), IRD Server DataView ® Synch
- Afmetingen: 256 x 125 x 37 mm
- Gewicht: 950 g
- Werktemperatuur: 0 °C tot +50 °C
- Soortnaam
Netwerkanalyser
- Meetcategorie
CAT III 1000 V
CAT IV 600 V
Fabrieksstandaard (zonder certificaat)
- Afm.
(l x b x h) 12.5 x 3.7 x 25.6 cm
- Gewicht
950 g
- Meetwijze
3-fasig
- Bijzonderheden
Incl. stroomtang
Met logger
Energiemetingen
Belastinganalyse
Online metingen
- Breedte
3.7 cm
- Hoogte
25.6 cm
12.5 cm
- Interfaces
WiFi
Ethernet
USB
WiFi
Documenten en downloads
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3436208 Chauvin Arnoux PEL 113 Netwerkanalyser 3-fasig Incl. stroomtang, Met logger, Energiemetingen, Belastinganalyse, Online m
Garantievoorwaarden
Garantievoorwaarden 3436208 Chauvin Arnoux PEL 113 Netwerkanalyser 3-fasig Incl. stroomtang, Met logger, Energiemetingen, Belastinganalyse, Online m
Omschrijving
PEL 113 meet en slaat alle vermogens en energie op. Hij kan overal worden gebruikt waar energie beschikbaar is:
• Stroomopwekkers: Duurzame energie, thermische centrales...
• Industrie: Metaalindustrie, glasfabricage, levensmiddelenindustrie.
• Woon- en dienstgebouwen...
• Infrastructuur en verkeer
• Datacenters...
Toepassingsgebieden
• Energiecontroles
• Elektrische diagnose
• Industrieel onderhoud
Eenvoudige en beproefde ergonomie
• Compact en met magnetische behuizing
• 3 spannings- en 3 stroomingangen

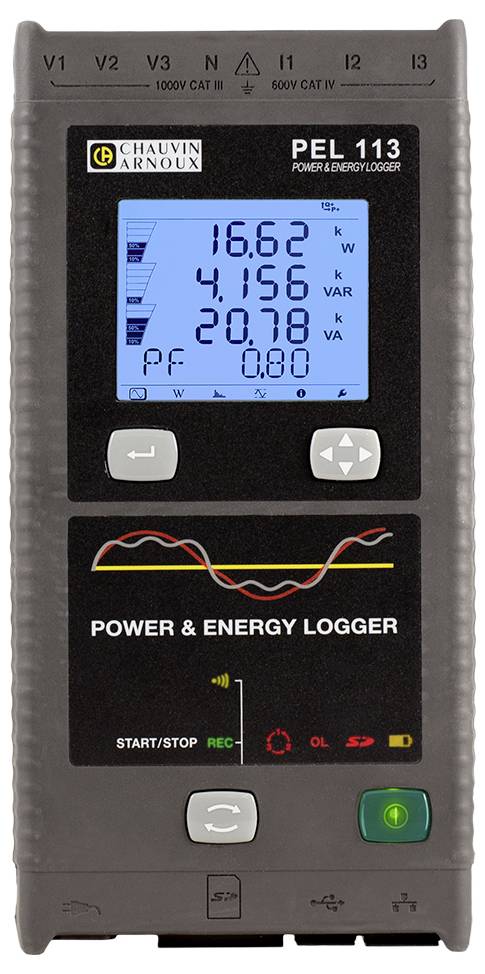

• Viervoudig digitaal display met verlichting
• Zelfvoorziening via de fase (met accessoires)
RMS- en DC-metingen
• AC- en/of DC-spanningen tot 1000 V.
• Stromen tot 10 kA AC, 5 kA DC (afhankelijk van de stroomomvormer)
• Wirk-, blind- en schijnvermogen
• Wirk-, blind- en schijnenergie
• Basis- en symmetrische prestaties en effectieve prestaties van asymmetrie
• Motormetingen en -kenmerken (via Android-app app)
Functies
• Verdeling van de energieverliezen
• Parameters van de fase: cos φ, tan φ, vermogensfactor PF
• Topfactor
• Berekening van de THD voor stromen en spanningen
• DC-, 50 Hz-, 60 Hz- en 400 Hz-metingen ( scheepvaart...)

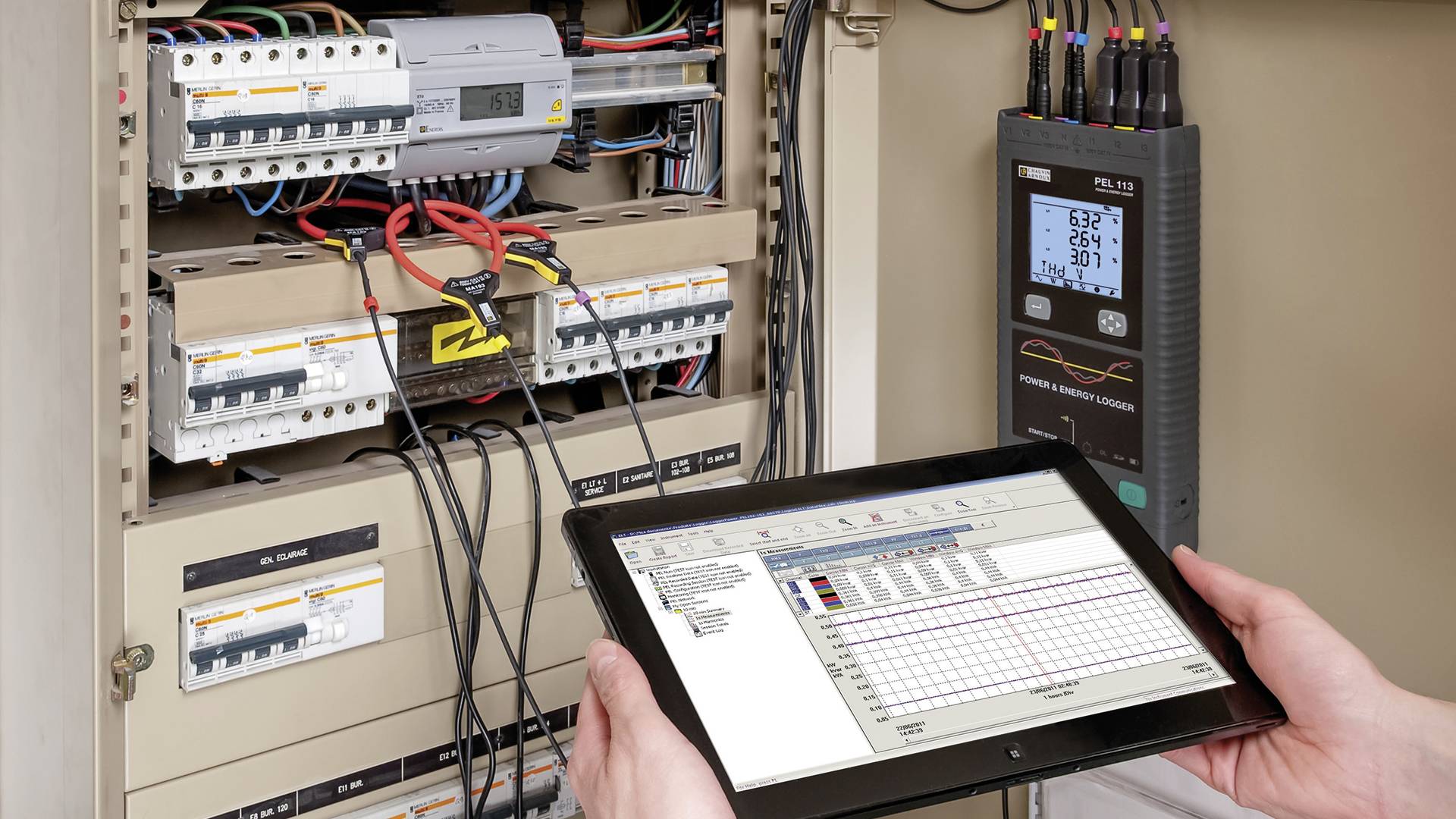

Software PEL Transfer
De software PEL Transfer biedt de volgende mogelijkheden:
• Configuratie van uw PEL
• Controle van de aansluitingen voor het begin van de registratie
• Downloaden van de in PEL opgeslagen metingen
• Weergave van de verschillende meet- en analyseresultaten
Extra pluspunt: PEL Transfer rekent de waarde van uw stroomverbruik om in euro (8 tariefzones).
Communicatie in netwerken
De PEL 110 beschikt over meerdere overdrachtsmogelijkheden:
• USB, de eenvoudigste oplossing voor gebruik ter plaatse.
• Ethernet RJ45 of WiFi (server): Verbind uw PEL 11x met de server voor de communicatie van elk willekeurig station in het netwerk met de PEL Transfer-software.
• WiFi (access point):
• Maak een her-rechtstreekse verbinding tussen de PEL 11x en uw computer.
• De Access point-modus (AP) ondersteunt maximaal 5 clients.
Sterke punten
• Mogelijkheid van opnamen gedurende meerdere maanden
• Verdeling van de energieverliezen

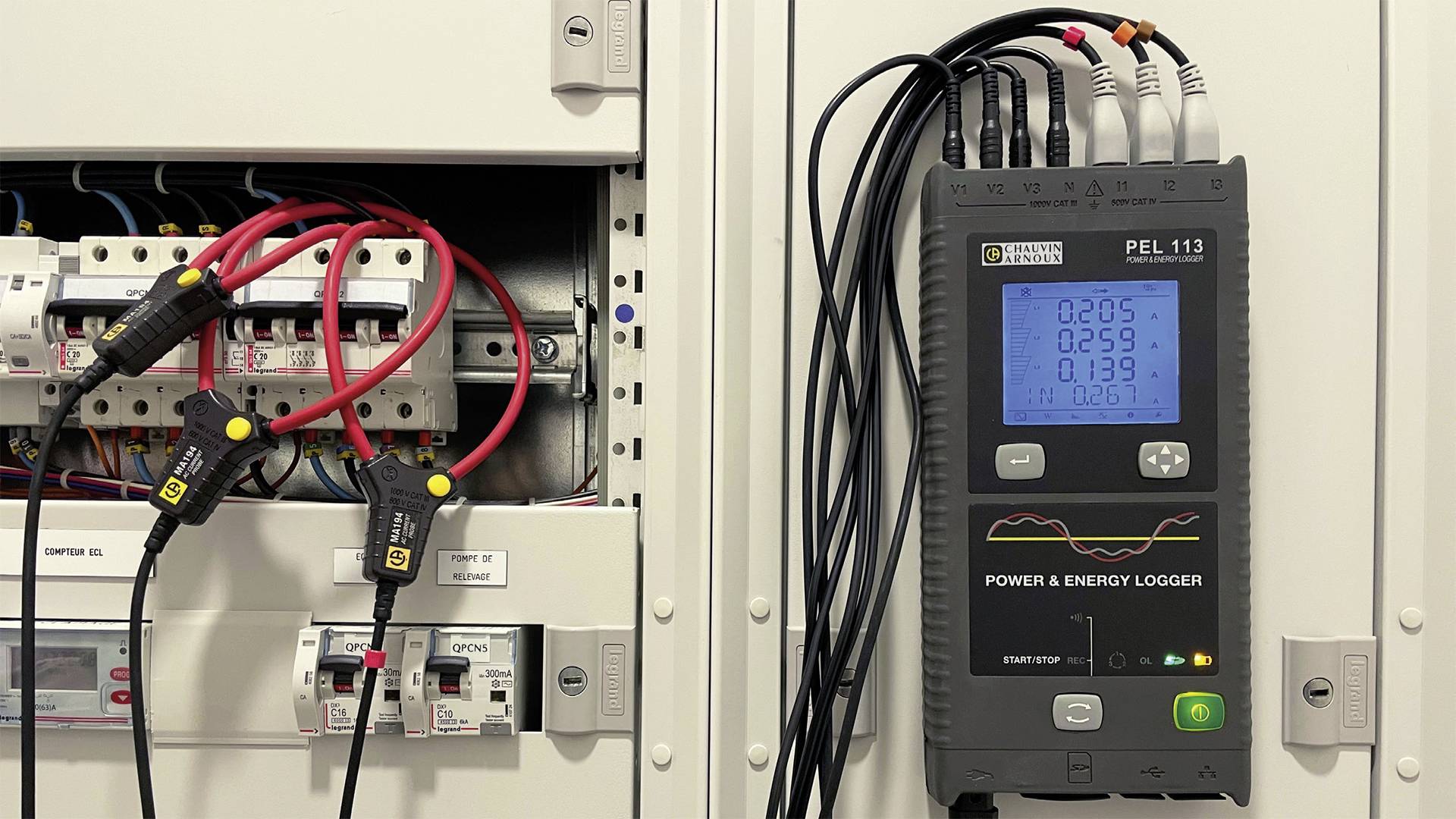

• Installatie zonder onderbreking van het circuit
• Android-toepassing met motordiagnose
De teksten voor dit artikel zijn automatisch vertaald.
• Stroomopwekkers: Duurzame energie, thermische centrales...
• Industrie: Metaalindustrie, glasfabricage, levensmiddelenindustrie.
• Woon- en dienstgebouwen...
• Infrastructuur en verkeer
• Datacenters...
Toepassingsgebieden
• Energiecontroles
• Elektrische diagnose
• Industrieel onderhoud
Eenvoudige en beproefde ergonomie
• Compact en met magnetische behuizing
• 3 spannings- en 3 stroomingangen
• Viervoudig digitaal display met verlichting
• Zelfvoorziening via de fase (met accessoires)
RMS- en DC-metingen
• AC- en/of DC-spanningen tot 1000 V.
• Stromen tot 10 kA AC, 5 kA DC (afhankelijk van de stroomomvormer)
• Wirk-, blind- en schijnvermogen
• Wirk-, blind- en schijnenergie
• Basis- en symmetrische prestaties en effectieve prestaties van asymmetrie
• Motormetingen en -kenmerken (via Android-app app)
Functies
• Verdeling van de energieverliezen
• Parameters van de fase: cos φ, tan φ, vermogensfactor PF
• Topfactor
• Berekening van de THD voor stromen en spanningen
• DC-, 50 Hz-, 60 Hz- en 400 Hz-metingen ( scheepvaart...)
Software PEL Transfer
De software PEL Transfer biedt de volgende mogelijkheden:
• Configuratie van uw PEL
• Controle van de aansluitingen voor het begin van de registratie
• Downloaden van de in PEL opgeslagen metingen
• Weergave van de verschillende meet- en analyseresultaten
Extra pluspunt: PEL Transfer rekent de waarde van uw stroomverbruik om in euro (8 tariefzones).
Communicatie in netwerken
De PEL 110 beschikt over meerdere overdrachtsmogelijkheden:
• USB, de eenvoudigste oplossing voor gebruik ter plaatse.
• Ethernet RJ45 of WiFi (server): Verbind uw PEL 11x met de server voor de communicatie van elk willekeurig station in het netwerk met de PEL Transfer-software.
• WiFi (access point):
• Maak een her-rechtstreekse verbinding tussen de PEL 11x en uw computer.
• De Access point-modus (AP) ondersteunt maximaal 5 clients.
Sterke punten
• Mogelijkheid van opnamen gedurende meerdere maanden
• Verdeling van de energieverliezen
• Installatie zonder onderbreking van het circuit
• Android-toepassing met motordiagnose
De teksten voor dit artikel zijn automatisch vertaald.
Omvang van de levering
- 1x transporttas
- 3 MA194-350 MiniFLEX stroomomvormer
- 1 PEL-netadapter
- 4x spanningsmeetsnoer
- 4 reeling-boxen
- 4x krokodillenklem
- 4 magnetische meetpennen
- 1x DataView-software
- Set coderingsonderdelen
- 1x SD-kaart
- 1 adapter SD/USB
- 1x USB-kabel
- 1x stroomkabel
- 1 PC-software (PEL Transfer) en gebruiksaanwijzing voor het downloaden vanaf de website
- 1x snelstarthandleiding
