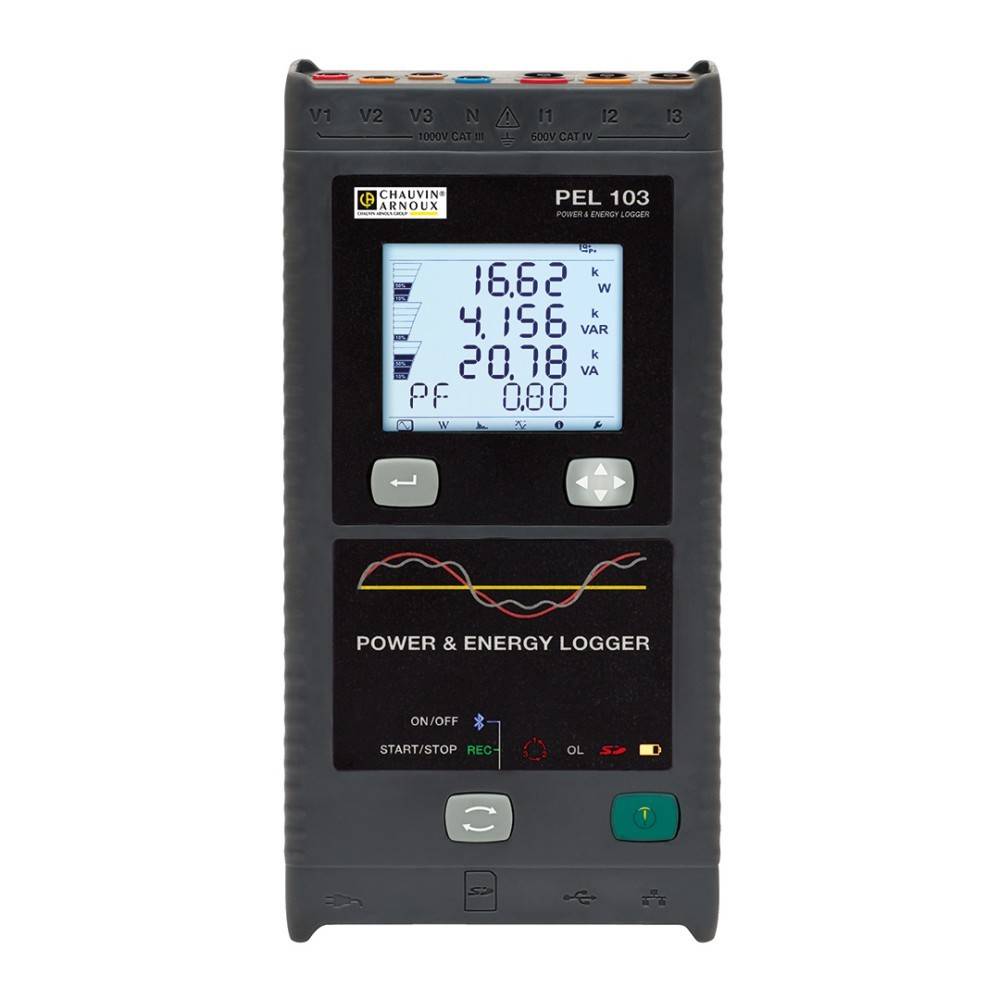

Chauvin Arnoux PEL 103 Netwerkanalyser 3-fasig Met logger
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Totaal (€ 1.883,47 / Stuk)
€
Highlights & Details
Chauvin Arnoux PEL 103 Netwerkanalyser
- Voor eenfase-, tweefase- en draaistroomnetwerken (met en zonder nulleider) en andere elektrische installaties
- Aansluiting zonder onderbreking van de stroomvoorziening
- Gegevensoverdracht: Bluetooth, ethernet en USB
- Automatische herkenning van de aangesloten stroomomvormer
- Gegevensopslag op SD-kaart
- Realtime gegevensuitwisseling met een PC en analyse van meetgegevens met de PEL Transfer-software
Technische specificaties
- Nauwkeurigheidsklasse: 0,2%
- Stroommeetbereik met Miniflex MA193: 100 mA tot 10 000 AAC
- Meer aansluitbare stroomtransformatoren (optioneel)
- MN93: 2 tot 240 AAC
- MN93A: 0,005 A tot 5 AAC / 0,1 AAC tot 120 AAC
- C193: 3 A tot 1200 AAC
- AmpFLEX A193: 100 mA tot 10 000 AAC
- PAC93: 10 A tot 1000 AAC / 10 A tot 1400 ADC
- E3N: 50 mA tot 10 AAC/DC - 100 mA tot 100 AAC/DC
- Spannings- en stroomtransformatorverhoudingen: tot 650 000 V / tot 25 000 A
- Vermogens: 10 W tot 10 GW / 10 var tot 10 Gvar / 10 VA tot 10 GVA
- Energie: tot 4 EWh / 4 EVAh / 4 Evarh (E=Eta=1018)
- Fasepositie: cos φ, tan φ, PF
- Registratie-interval: 1 meting per seconde
- Aggregatie: 1 mn tot 60 mn
- Soortnaam
Netwerkanalyser

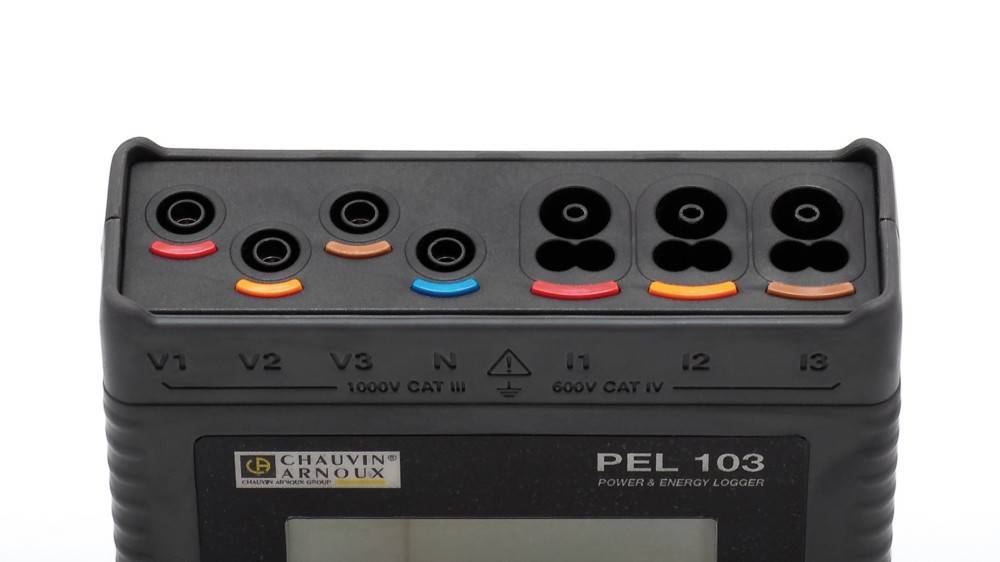

- Meetcategorie
CAT IV 600 V
CAT III 1000 V
- Aanduiding
Triple digitale display
Fabrieksstandaard (zonder certificaat)
- Voedingsspanning
110 - 250 V
- Afm.
(l x b x h) 37 x 125 x 256 mm
- Gewicht
950 g
- Meetwijze
3-fasig
- Bijzonderheden
Met logger
- Breedte
125 mm
- Hoogte
256 mm
37 mm

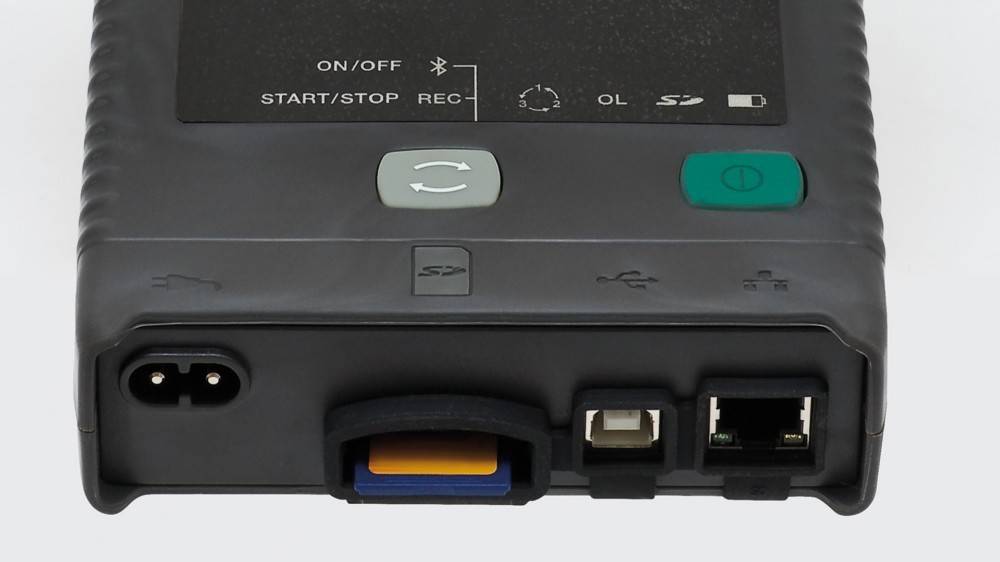

- Interfaces
Bluetooth
Ethernet
USB
Documenten en downloads
Datablad
Datablad 674480 Chauvin Arnoux PEL 103 Netwerkanalyser 3-fasig Met logger
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 674480 Chauvin Arnoux PEL 103 Netwerkanalyser 3-fasig Met logger
Omschrijving
Kom energievreters op het spoor - met de PEL vermogens- en energierecorders!
De PEL 102/103 zijn onmisbare hulpmiddellen om de energie-efficiëntie te optimaliseren.
De dataloggers PEL 102/103 meten tegelijkertijd de leiding en energie: ze bieden alle functies voor het registreren en opslaan van capaciteit- en energiegegevens in de meest uiteenlopende soorten netwerken.
Naast stroom en spanning registreert deze apparatuur schijnbaar vermogen, werkelijk vermogen en blindvermogen (VA, W, var) en de schijnbare, werkelijke en blinde energie (kVAh, kWh, kvarh). Tegelijkertijd worden de vermogensfactor (PF), verschuivingsfactor (DPF), piekfactor (CF), totale harmonische vervorming (THD) en de frequentie berekend. Bovendien kan de gebruiker informatie over de harmonischen tot de 50e orde opvragen.
De gebruiker krijgt zo alle informatie die hij nodig heeft om de energie-efficiëntie te verbeteren en kan zijn stroomverbruik dienovereenkomstig bewaken.

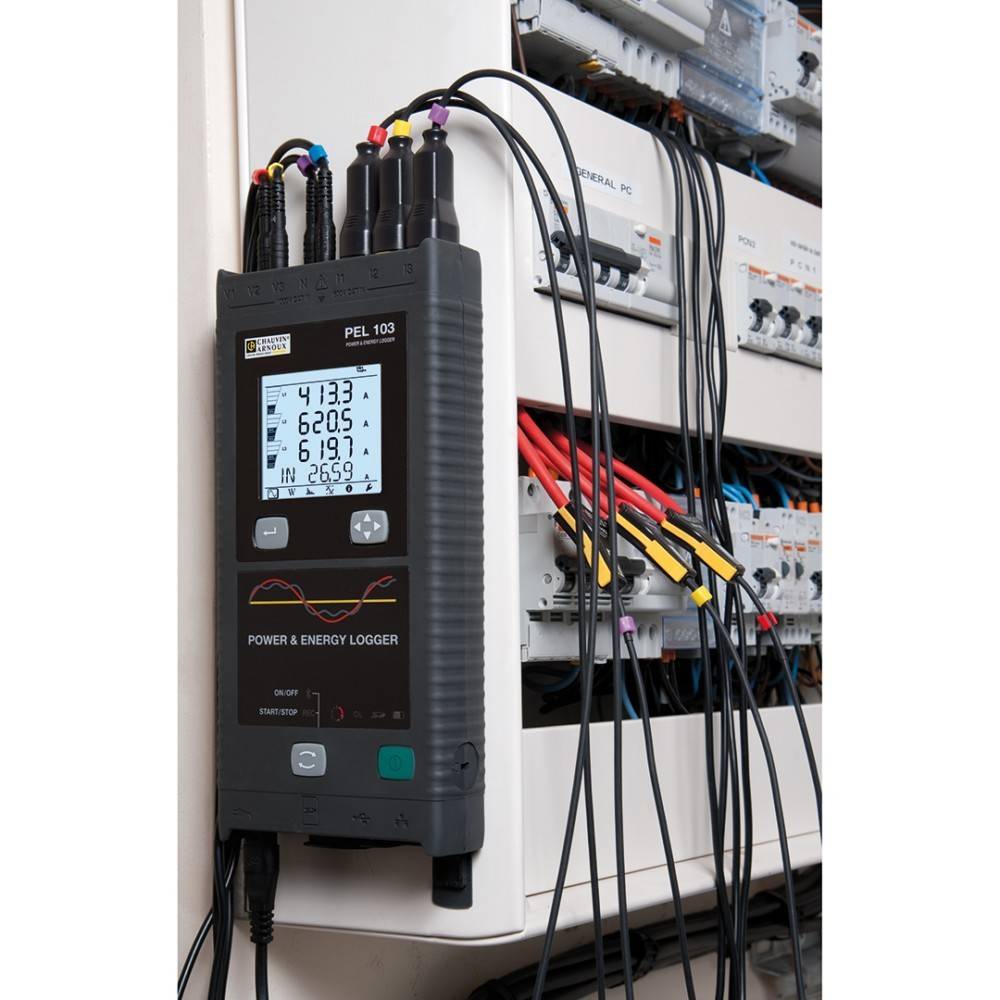

Ze zijn gebruiksvriendelijk en door hun smalle constructie en de magnetische achterkant van de behuizing geschikt voor alle soorten schakelkastschakelingen.
De PEL 102/103 zijn onmisbare hulpmiddellen om de energie-efficiëntie te optimaliseren.
De dataloggers PEL 102/103 meten tegelijkertijd de leiding en energie: ze bieden alle functies voor het registreren en opslaan van capaciteit- en energiegegevens in de meest uiteenlopende soorten netwerken.
Naast stroom en spanning registreert deze apparatuur schijnbaar vermogen, werkelijk vermogen en blindvermogen (VA, W, var) en de schijnbare, werkelijke en blinde energie (kVAh, kWh, kvarh). Tegelijkertijd worden de vermogensfactor (PF), verschuivingsfactor (DPF), piekfactor (CF), totale harmonische vervorming (THD) en de frequentie berekend. Bovendien kan de gebruiker informatie over de harmonischen tot de 50e orde opvragen.
De gebruiker krijgt zo alle informatie die hij nodig heeft om de energie-efficiëntie te verbeteren en kan zijn stroomverbruik dienovereenkomstig bewaken.
Ze zijn gebruiksvriendelijk en door hun smalle constructie en de magnetische achterkant van de behuizing geschikt voor alle soorten schakelkastschakelingen.
Uitvoering
- Voor eenfase-, tweefasen- en draaistroom-elektrische installaties
- Aansluiting zonder onderbreking van de stroomvoorziening
- Harmonischenanalyse
- Bluetooth-, ethernet- of USB-communicatie
- Automatische herkenning van de aangesloten stroomtransformatoren
- Gegevensopslag op SD-kaart

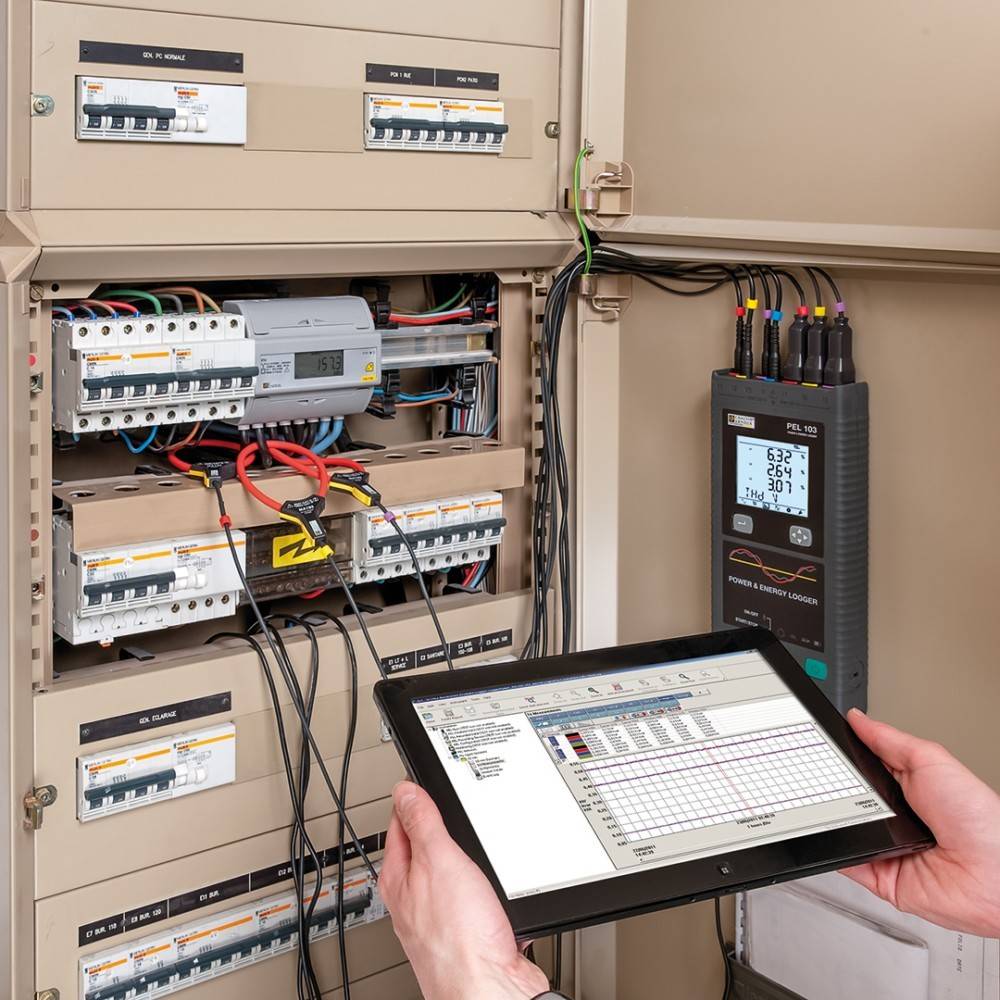

- Real-time gegevensuitwisseling met een PC en analyse van meetgegevens met de PEL Transfer-software.
Omvang van de levering
- 1x netwerkanalyser
- 4x meetsnoer (banaan/banaan recht - lengte 3 m - zwart)
- 4x krokodilklem (zwart)
- 1x SD-geheugenkaart met 2 GB
- 1x set markeringselementen (voor kabeleinden en stroomtransformatoren)
- 1x netsnoer
- 1x USB-aansluitkabel (type A / type B)
- 5-talige gebruiksaanwijzing om te downloaden
- 1x transporttas
- 1x veiligheidsinformatieblad
- 1x software PEL Transfer voor PC om te downloaden
- 1x adapter SD-USB
- 1x beknopte gebruiksaanwijzing.
