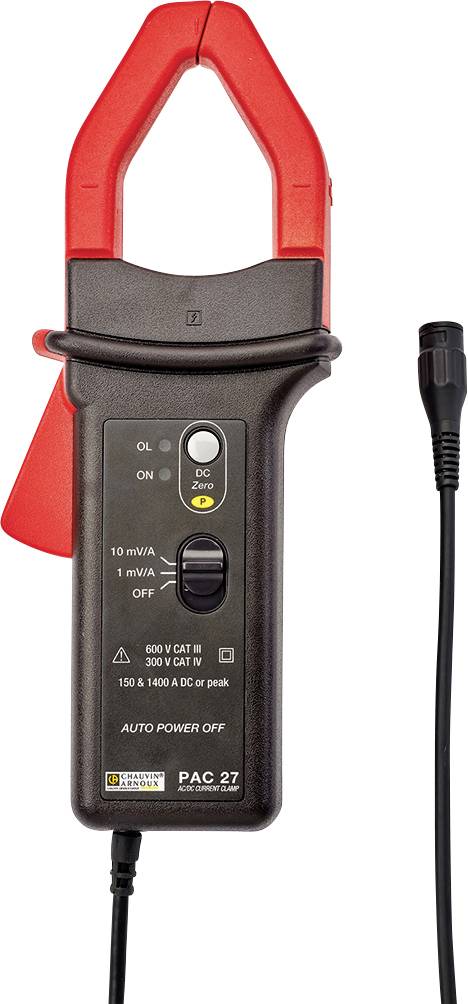

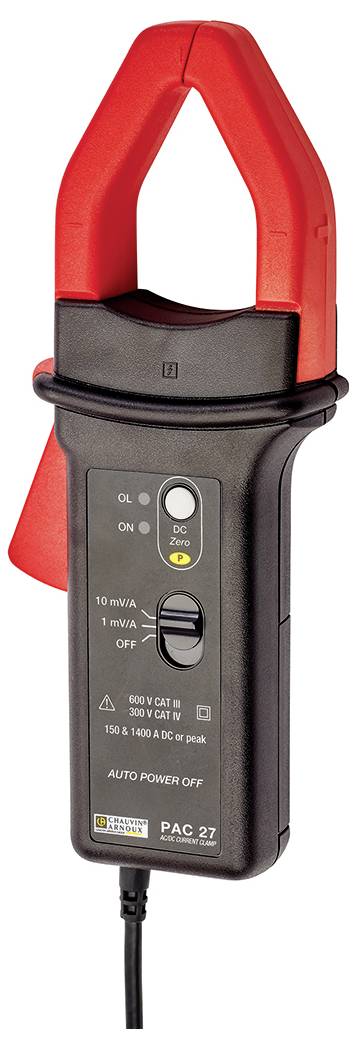

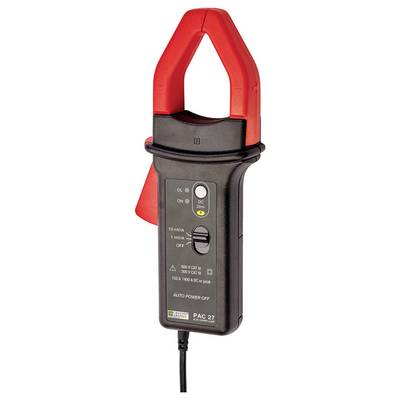

Chauvin Arnoux PAC 27 Stroomtangadapter Meetbereik A/AC (bereik): 0.5 - 1000 A Meetbereik A/DC (bereik): 0.5 - 1400 A
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
5 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 437,19 / Stuk)
€ 437,19
excl. btw
& Gratis verzending*
Slechts 5 Stuk(s) beschikbaar
Incl. 14 dagen retourrecht (30 dagen met)
Highlights & Details
PAC-serie – AC/DC-stroomtangen!
- Nominale stroomsterkte: 100 AAC/150 ADC – 1000 AAC/1400 ADC
- Uitgangssignaal: gelijk- en wisselspanning
- Verhouding uitgang/ingang: 10 mV/A, 1 mV/A
- Uitgang: coaxkabel en geïsoleerde BNC-stekker
Technische specificaties
- Openingsbereik voor ampèretang
39 mm
- Soortnaam
Stroomtangadapter
- Aansluiting B
BNC-stekker
Fabrieksstandaard (zonder certificaat)
0.5 A
1000 A
0.5 A
1400 A
- Afm.
(l x b x h) 44 x 237 x 97 mm
- Stroommeting
AC/DC
AC
DC
- Meetcategorie
CAT III 600 V
CAT IV 300 V
- Gewicht
520 g
- Breedte
237 mm
- Hoogte
97 mm
44 mm
Documenten en downloads
Datablad
Datablad 2136001 Chauvin Arnoux PAC 27 Stroomtangadapter Meetbereik A/AC (bereik): 0.5 - 1000 A Meetbereik A/DC (bereik): 0.5 - 1400 A
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2136001 Chauvin Arnoux PAC 27 Stroomtangadapter Meetbereik A/AC (bereik): 0.5 - 1000 A Meetbereik A/DC (bereik): 0.5 - 1400 A
Gebruiksaanwijzingen en veiligheidsinformatie 2136001 Chauvin Arnoux PAC 27 Stroomtangadapter Meetbereik A/AC (bereik): 0.5 - 1000 A Meetbereik A/DC (bereik): 0.5 - 1400 A
Omschrijving
De serie 'PAC' omvat stroommeettangen die het Hall-effect gebruiken voor het meten van gelijk- en wisselstromen.
Om kabels met een diameter van 39 mm of 2 x 25,4 mm en kleine stroomrails te kunnen omsluiten, worden twee vormen aangeboden.
De modelserie omvat de tangen PAC1x en voor hogere stroomsterktes de tangen PAC2x.
In combinatie met een oscilloscoop kan deze geïsoleerde stroomomvormer met zijn 2 meetbereiken worden gebruikt om piekstroomsterktes tot 10 A DC met een bandbreedte van maximaal 1400 kHz weer te geven.
De stroomomvormer beschikt over een vereenvoudigde nulstelling ZeroDC en een selecteerbare omschakeling naar stand-bymodus.
Dankzij een micro-USB-bus (type B/5 V DC) kunnen deze nieuwe modellen nu via een externe standaardbron van stroom worden voorzien. Bij stroomuitval wordt de voeding verzorgd door een interne 9V-batterij.
Om kabels met een diameter van 39 mm of 2 x 25,4 mm en kleine stroomrails te kunnen omsluiten, worden twee vormen aangeboden.
De modelserie omvat de tangen PAC1x en voor hogere stroomsterktes de tangen PAC2x.
In combinatie met een oscilloscoop kan deze geïsoleerde stroomomvormer met zijn 2 meetbereiken worden gebruikt om piekstroomsterktes tot 10 A DC met een bandbreedte van maximaal 1400 kHz weer te geven.
De stroomomvormer beschikt over een vereenvoudigde nulstelling ZeroDC en een selecteerbare omschakeling naar stand-bymodus.
Dankzij een micro-USB-bus (type B/5 V DC) kunnen deze nieuwe modellen nu via een externe standaardbron van stroom worden voorzien. Bij stroomuitval wordt de voeding verzorgd door een interne 9V-batterij.
Uitvoering
- Controlelampje voor overschrijding van het meetbereik
- Stroomstatusweergave
- Nulstand met drukknop
- Automatische uitschakeling voor accubescherming
- Een of twee meetbereiken afhankelijk van het model (gevoeligheid 1 en 10 mV/A)
- Een micro-USB-stekker voor aansluiting op een externe voeding
Omvang van de levering
- 9 V-batterij
- 5-talige gebruiksaanwijzing
- Veiligheidsgegevensblad
- Keuringscertificaat
