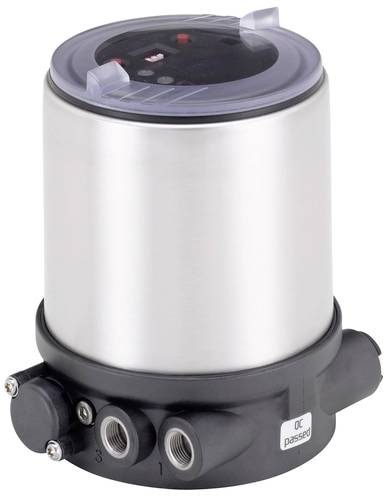

Bürkert Standregelaar 323268 8694 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
1 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 533,06 / Stuk)
€ 533,06
excl. btw
& Gratis verzending*
Slechts 1 Stuk(s) beschikbaar
Incl. 14 dagen retourrecht (30 dagen met)
Highlights & Details
Positioner Top Basic 70 mm voor Apt. 27XX
- Compact en robuust RVS-design
- Ingebruikname met automatische TUNING-functie
- Contactloze wegopnemer
- Geïntegreerde stuurluchtgeleiding in de aandrijving
- As-interface, IO-Link of Bürkert systeembus (bus)
Technische specificaties
- Aansturing/terugmelder - voor aandrijfgrootte 40 mm: Nee
- Aansturing/terugmelder - voor aandrijfgrootte 50 mm: Nee
- Aansturing/terugmelder - voor aandrijfgrootte 63 mm: Nee
- Aansturing/terugmelder - voor aandrijfgrootte 70 mm: Nee
- Aansturing/terugmelder - voor aandrijfgrootte 80 mm: Ja
- Aansturing/terugmelder - voor aandrijfgrootte 90 mm: Nee
- Aansturing/terugmelder - voor aandrijfgrootte 100 mm: Ja
- Aansturing/terugmelder - voor aandrijfgrootte 125 mm: Nee
- Aansturing/terugmelder - voor aandrijfgrootte 130 mm: Nee
- Aansturing/terugmelder - voor aandrijfgrootte 175 mm: Nee
- Aansturing/terugmelder - voor aandrijfgrootte 225 mm: Nee
- Aansturing/terugmelder - verplaatsingsopnemer type: Intern lineair
- Aansturing/terugmelder - bewegingsignaal: digitaal 14-bit
- Aansturing/terugmelder - stelsysteem met booster-functie: Nee
- Druk & temperatuur - temperatuur omgeving min: -10 °C.
- Druk & temperatuur - temperatuur omgeving max.: 60 °C.
- In-/uitgangen - uitgang 1 type analoge stroom: 0/4-20 mA
- In-/uitgangen - ingang 1 type analoge stroom: 0/4-20 mA
- In-/uitgangen - ingang 2 type digitale transistor aansluiting NPN: Nee
- In-/uitgangen - ingang 2 type digitale transistor aansluiting PNP: Ja
- Elektrische aansluiting - elektrische aansluiting type: Schroefklemmen met kabeldoorvoer
- Functies - functie: Positiever
- Apparaateigenschappen - productsubgroep: Positioner/procesregelaar
- Apparaateigenschappen - montagemethode: CLASSIC - aandrijving
- Nominale breedte (kV-waarde) - QNn-waarde (gas): 7 L/min.
- Nominale breedte (kV-waarde) - ventiel nominale breedte: 0,6 mm
- Proces-/leidingaansluiting - leidingaansluiting 1 type: Binnendraad
- Proces-/leidingaansluiting - Leidingaansluiting 1 schroefdraadaanduiding: 1/8
- Proces-/leidingaansluiting - Leidingaansluiting 1 schroefdraadtype: G
- Beschermingsklasse - beschermingsklasse IP (max. bij een geschikte aansluiting): IP65/67
- Software / communicatie - communicatie-interface protocol: Servicebus
- Software / communicatie - bedieningsinterface: DIP-schakelaar
- Spanning - spanning min / nominale spanning: 24 V.
- Spanning - spanning max. / nominale spanning: 24 V.
- Spanning - wisselspanning: Nee
- Spanning - gelijkspanning: Ja
- Spanning - voedingsspanning systeemintern: Nee
- Spanning - voedingsspanning via bus: Nee
- Spanning - voedingsspanning via scheidingsbarrière: Nee
- Spanning - galvanisch gescheiden actuatorvoeding: Nee
- Werking - handbediening: Ja
- Werking - pneumatische functie 1 dubbelwerkend: Nee
- Werking - pneumatische functie 1 enkelwerkend: Ja
- Type goedkeuring: ULUL
- Soort goedkeuring: UL listed cULus
- Soortnaam
Standregelaar
- Fabrikantnr.
323268
- Aansluiting
Schroefklemmen met kabeldoorvoer
- Min. voedingsspanning
24 V
- Nominale breedte
0.6 mm
- Max. voedingsspanning
24 V
- Max. omgevingstemperatuur
60 °C
- Min. omgevingstemperatuur
-10 °C
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3047664 Bürkert Standregelaar 323268 8694 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3047664 Bürkert Standregelaar 323268 8694 1 stuk(s)
Omschrijving
Compacte positioneringsregelaar voor de geïntegreerde montage op pneumatisch gestuurde procesregelventielen. De ingestelde waarde wordt via normsignaal 4 tot 20 mA resp. via AS-interface ingesteld. Een contactloos werkend sensorelement registreert de positie van de klepspindel. Eenvoudige ingebruikname door automatische TUNE-functie en instelling met behulp van DIP-schakelaar: Dichtheidssluitdrempel karakteristiek kiezen van de draairichting omdraaien handmatig/automatisch bedrijf binaire ingang extra mogelijkheden voor parametrisering bestaan met behulp van apparaat-DTM. Een software-interface kan o.a. worden gebruikt voor de linearisering van de bedrijfkarakteristiek door middel van vrij programmeerbare karakteristiek. De statusweergave is via LED's gerealiseerd. Optioneel kan een analoge positieterugmelding worden geïntegreerd.
