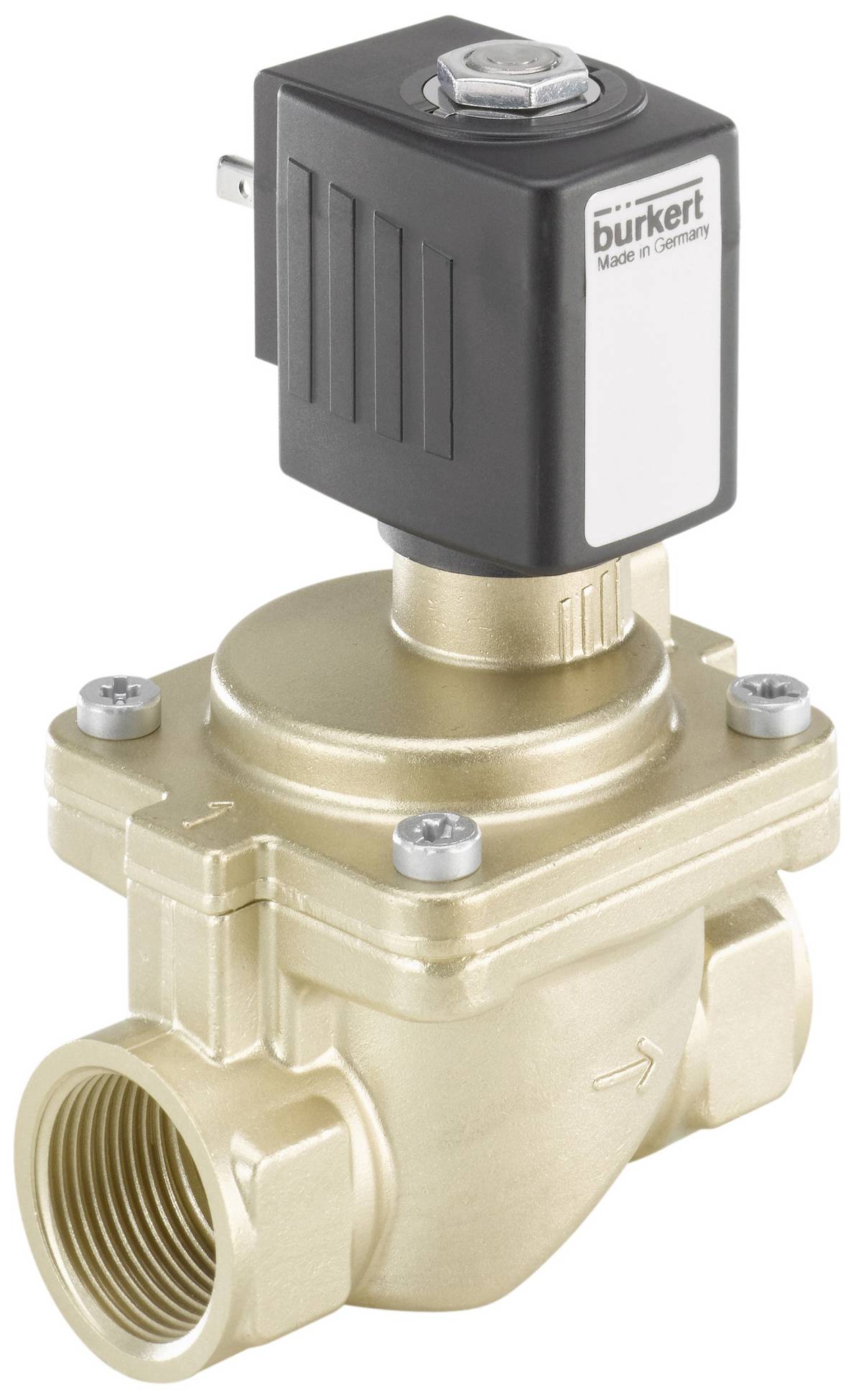

Bürkert Servogestuurd ventiel 338139 6281 24 V 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
1 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 103,30 / Stuk)
€ 103,30
excl. btw
& Gratis verzending*
Slechts 1 Stuk(s) beschikbaar
Highlights & Details
2/2-weg magneetventiel; servogestuurd
- Servogestuurd membraanventiel tot nominale breedte DN50
- Trillingsbestendig, centraal vastgeschroefd spoelsysteem
- Sluitdempt en stil
- Energiebesparende dubbele spoeltechnologie in kick and Drop-uitvoering
- Explosieveilige uitvoeringen
Technische specificaties
- Afdichtingsmateriaal - voorsturing afdichting materiaal: NBR (nitrilrubber)
- Afdichtingsmateriaal - Zitafdichting materiaal categorie: Elastomeren
- Afdichtingsmateriaal - Zitafdichting materiaal: NBR (nitrilrubber)
- Afdichtingsmateriaal - afdichting naar buiten materiaal: NBR (nitrilrubber)
- Druk & temperatuur - nominale druk (DIN en 1333): PN 16
- Druk & temperatuur - temperatuur medium min: -10 °C
- Druk & temperatuur - temperatuur medium max.: 80 °C
- Druk & temperatuur - temperatuur omgeving max. 55 °C.
- Druk & temperatuur - nominale druk min: 0,2 bar
- Druk & temperatuur - uitvoering met goede druk: Nee
- Druk & temperatuur - nominale druk max. (vloeistof): 16 bar
- Elektrische aansluiting - apparaatstekkerdoos meegeleverd: Niet meegeleverd
- Elektrische aansluiting - elektrische aansluiting soort: Stekkerbeeld vorm A conform DIN en 175301-803
- Elektrische aansluiting - elektrische aansluiting positie: In doorstroomrichting links
- Elektrische aansluiting - elektrische aansluiting aantal contacten: 2 + aardleiding
- Eigenschappen apparaat - inbouwlengte: 50 mm
- Kenmerken apparaat - Hoofdventiel werkingsprincipe: Membraanklep
- Apparaateigenschappen - schakeltijd openen max.: 500 ms
- Apparaateigenschappen - schakeltijd sluiten max.: 1.500 ms
- Eigenschappen apparaat - nominale bedrijfstype/inschakelduur: 100%
- Eigenschappen apparaat - Ventielloopbouw: Ventiel compleet
- Eigenschappen van het apparaat - aanstroming: Via de stoel
- Apparaateigenschappen - vacuümuitvoering: Nee
- Apparaateigenschappen - zuurstofuitvoering: Nee
- Eigenschappen van het apparaat - aandrijftype: Hefanker
- Apparaateigenschappen - werking: Servogestuurd
- Eigenschappen apparaat - scheiding van media: Nee
- Eigenschappen apparaat - schakelfunctie: On/off
- Apparaateigenschappen - schakeltijd openen min. 20 ms
- Apparaateigenschappen - schakeltijd sluiten min: 120 ms
- Apparaateigenschappen - uitvoering analyse: Nee
- Kenmerken apparaat - klepinstelling openingstijd: Nee
- Apparaateigenschappen - ventielinstelling sluittijd: Nee
- Kenmerken apparaat - Oliebrander ventiel: Nee
- Eigenschappen apparaat - stoomuitvoering: Nee
- Eigenschappen apparaat - hoofdventiel met geïntegreerde zeef: Nee
- Eigenschappen apparaat - generatie: EV
- Eigenschappen apparaat - voorsturing centraal vastgeschroefd: Ja
- Nominale breedte (kV-waarde) - QNn-waarde (gas): 2.050 L/min.
- Nominale breedte (kV-waarde) - voorsturing nominale breedte (mm): 1,2 mm
- Nominale breedte (kV-waarde) - hoofdventiel nominale breedte 1 (P) (mm): 10 mm
- Nominale breedte (kV-waarde) - kV-waarde (water): 1,9 m3/h
- Nominale breedte (kV-waarde) - hoofdventiel nominale breedte 1 (inch): 3/8 inch
- Proces-/leidingaansluiting - leidingaansluiting 1 type: Binnendraad
- Proces-/leidingaansluiting - leidingaansluiting 1 schroefdraadaanduiding: 1/2
- Proces-/leidingaansluiting - Leidingaansluiting 1 schroefdraadtype: G
- Proces-/leidingaansluiting - leidingaansluiting 2 type: Binnendraad
- Proces-/leidingaansluiting - Leidingaansluiting 2 schroefdraadtype: G
- Proces-/leidingaansluiting - leidingaansluiting 2 schroefdraadaanduiding: 1/2
- Beschermingsklasse - beschermingsklasse IP (max. bij een geschikte aansluiting): IP65
- Spanning - accuspanning: Nee
- Spanning - spanning min / nominale spanning: 24 V.
- Spanning - spanning max. / nominale spanning: 24 V.
- Spanning - wisselspanning: Ja
- Spanning - gelijkspanning: Nee
- Spanning - spanningstolerantie positief: 10%
- Spanning - spanningstolerantie negatief: 10%
- Spoel (kern) - spoelgrootte: 32 mm
- Spoel (kern) - spoel-schakeling overspanningsbeveiliging: Zonder
- Spoel (kern) - spoel-schakeling gelijkrichter: Nee
- Spoel (kern) - spoel schakeling vrijloopdiode: Nee
- Spoel (kern) - kick and drop spoel: Energiebesparende technologie mogelijk
- Spoel (kern) - geluidsarme uitvoering: Nee
- Spoel (kern) - spoel type: Overgestoken
- Spoel (kern) - spoel materiaal (verpakking): PA (polyamide)
- Spoel (kern) - thermische isolatieklasse van de aandrijving: B
- Spoel (kern) - inschakelvermogen AC: 24 V.
- A
- Spoel (kern) - Mediumcontact deel kern kern materiaal: Roestvrij staal
- Spoel (kern) - met medium contact onderdeel plug materiaal: Roestvrij staal
- Spoel (kern) - nominaal vermogen AC: 14 V.
- A
- Materialen - hoofdventiel materiaal met contact met het medium: Messing
- Werkingswijze - Fluidische leidingaansluiting aantal: 2
- Werking - ventielfunctie aantal schakelstanden: 2
- Werking - ventielfunctie: A - in rustpositie gesloten - drukaansluiting 1 (P/NC)A - in rustpositie gesloten - drukaansluiting 1 (P/NC)
- Werking - handbediening: Nee
- Goedkeuringen - nominaal vermogen: 8 W.
- Spanning frequentie: 50/60 Hz
- Soortnaam
Servogestuurd ventiel
- Voedingsspanning
24 V
- Operationele druk (max.)
0.2 bar
- Temperatuurbereik van het medium
-10 tot 80 °C
- Fabrikantnr.
338139
- Max. medium temperatuur
80 °C
- Min. medium temperatuur
-10 °C
IP65
- Max. omgevingstemperatuur
55 °C
Documenten en downloads
Datablad
Datablad 3047400 Bürkert Servogestuurd ventiel 338139 6281 24 V 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3047400 Bürkert Servogestuurd ventiel 338139 6281 24 V 1 stuk(s)
Omschrijving
De klep 6281 is een servogestuurd membraanventiel van de S.EV-serie. Voor de werking van de klep is altijd een minimale verschildruk nodig. Afhankelijk van de toepassingen zijn er verschillende membraanmaterialen en werkingswijzen beschikbaar. De standaard messingbehuizing voldoet aan alle Europese drinkwatereisen. Voor andere markten is een onttinkingsbestendig messing beschikbaar. Het behuizingsaanbod wordt gecompleteerd door een roestvrijstalen variant. Om het elektrische stroomverbruik tijdens het gebruik te verminderen, zijn spoelen met geïntegreerde „Kick and Drop” (KD) elektronica in dubbele spoeltechnologie verkrijgbaar. De levering van de klep met een handbediening voor eenvoudig onderhoud en ingebruikname is mogelijk.
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Opmerkingen
De kv-waarde geeft de waterstroom door een ventiel in liter per minuut bij een druk van ongeveer 1 bar en een watertemperatuur van 5 tot 30 ºC weer. De QNn-waarde is de maat van het gas in liter per minuut.
