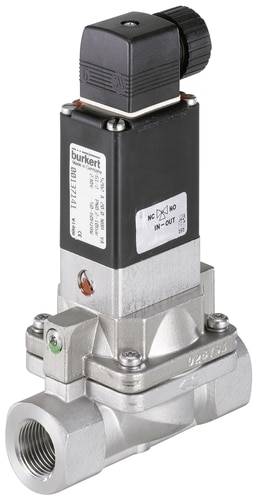

Bürkert Servogestuurd ventiel 146160 5282 230 V/AC G 1 mof Nominale breedte 25 mm 2/2-weg 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
1 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 900,00 / Stuk)
€ 900,00
excl. btw
& Gratis verzending*
Slechts 1 Stuk(s) beschikbaar
Incl. 14 dagen retourrecht (30 dagen met)
Highlights & Details
2/2-weg magneetventiel, aangestuurd met mediagescheiden regelklep
- Unieke mediascheidingstechnologie
- Ook voor licht vervuilde en agressieve media
- Instelbare openings- en sluittijden
- Werkingen aan te passen (stroomloos geopend of stroomloos gesloten)
- Servicevriendelijke handmatige bediening
Technische specificaties
- Mofaansluiting G 1"
- Nominale breedte 25,0 mm
- Kv-waarde 10,0 m³/h
- Drukbereik 0,2 - 10 bar
- Spanning 230 V/50 - 60 Hz
- Mediumtemperatuur -30 tot +90 °C
- Omgevingstemperatuur max. +55 °C
- Openingstijd 0,1 - 0,8 s
- Sluittijd 1,0 - 4,0 s
- Elektrisch stroomverbruik 24 VA (start) 14/8 VA/W (bedrijf)
- Soortnaam
Servogestuurd ventiel
- Voedingsspanning
230 V/AC
- Operationele druk (max.)
10 bar
- Materiaal (behuizing)
RVS
- Aansluiting
G 1 mof
- Bedrijfstemperatuurbereik
-30 °C (min)
- Temperatuurbereik van het medium
-30 tot +90 °C
- Fabrikantnr.
146160
- Werkingsdruk (min.)
0.2 bar
- Min. bedrijfstemperatuur
-30 °C
- Afdichtmateriaal
EPDM
- Functie
2/2-weg
- Gewicht
1.800 kg
- Max. medium temperatuur
+90 °C
- Min. medium temperatuur
-30 °C
- Medium
Licht vervuilde media
- Nominale breedte
25 mm
- Bijzonderheden
Mof
115 mm
- QNn-waarde
11000 l/min
IP65
- Drukregeling (max.)
10 bar
- Drukregeling (min.)
0.2 bar
- Max. omgevingstemperatuur
+55 °C
- Min. omgevingstemperatuur
0 °C
- Wijze van werking
2/2-weg
- KV-waarde
166.67 l/min
Documenten en downloads
Datablad
Datablad 624643 Bürkert Servogestuurd ventiel 146160 5282 230 V/AC G 1 mof Nominale breedte 25 mm 2/2-weg 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 624643 Bürkert Servogestuurd ventiel 146160 5282 230 V/AC G 1 mof Nominale breedte 25 mm 2/2-weg 1 stuk(s)
Omschrijving
Uniek aangestuurd doorgangsmagneetventiel met servomembraan en mediascheiding, voor universeel gebruik bij vloeibare en gasvormige media overeenkomstig de materiaalbestendigheid. Deze ventielconstructie reageert aanzienlijk minder gevoelig op verontreinigingen dan klapankerventielen en bieden daarom veel voordelen in de procesomgeving. De 3-weg klapankeraansturing heeft standaard een handmatige bediening. De sluit- en openingstijden zijn traploos verstelbaar.
Uitvoering
- 2/2-weg magneetventiel
- Stroomloos gesloten of door de aansturing 180° te draaien te veranderen in stroomloos geopend
- Behuizingsmateriaal roestvrij staal 1.4581
- Afdichtingsmateriaal EPDM
- Spoelmateriaal epoxide
- Thermische isolatieklasse spoel H
- Spanningstolerantie: ±10%
- Nominale modus: continubedrijf 100% inschakelduur
- Beschermingsklasse IP 65 met toestelcontactdoos
- Elektrische aansluiting stekkerstroken conform DIN EN 175301-803 vorm A (tot dusver DIN 43650)
- Inbouwpositie willekeurig, bij voorkeur naar boven
Opmerkingen
De kv-waarde geeft de waterdoorvoer (debiet) door een klep aan in liters per minuut bij een druk van bijna 1 Bar en een watertemperatuur tussen de 5 en 30 °C. Wordt zonder toestelcontactdoos geleverd (zie accessoires).
