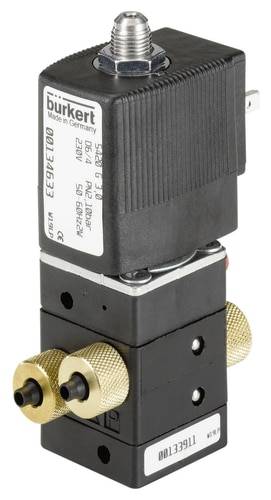

Bürkert Servogestuurd ventiel 134631 5420 24 V/AC 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
11 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 136,36 / Stuk)
€ 136,36
excl. btw
& Gratis verzending*
Incl. 14 dagen retourrecht (30 dagen met)
Highlights & Details
4/2-weg pneumatische klep 5420
- Compacte klep
- Overgestoken spoel
- Afvoerlucht te smoren
- Slang-, schroefdraad- en flensaansluiting
- Zittingklepuitvoering
Technische specificaties
- Leidingaansluiting (1 en 3) slangkoppeling 6/4
- Leidingaansluiting (2 en 4) slangkoppeling 6/4
- Nominale breedte 3,0 mm
- QNn-waarde lucht 200 l/min
- Drukbereik 2,5 - 10 bar
- Spanning 024/50 - 60 V/Hz
- Medium temperatuur -10 tot +60 °C
- Omgevingstemperatuur max. +55 °C
- Openingstijd 30 ms (drukopbouw 0 tot 90%)
- Sluittijd 20 ms (drukopbouw 0 tot 90%)
- Elektrisch stroomverbruik 11 VA (start), 6 VA (bedrijf)
- Soortnaam
Servogestuurd ventiel
- Voedingsspanning
24 V/AC
- Operationele druk (max.)
10 bar
- Materiaal (behuizing)
Polyamide
- Temperatuurbereik van het medium
-10 tot +60 °C
- Fabrikantnr.
134631
- Afdichtmateriaal
NBR
- Functie
4/2-weg
- Gewicht
0.292 kg
- Max. medium temperatuur
+60 °C
- Min. medium temperatuur
-10 °C
- Breedte
122 mm
- Hoogte
65 mm
- Max. omgevingstemperatuur
+55 °C
- Min. omgevingstemperatuur
-10 °C
- KV-waarde
0
Documenten en downloads
Datablad
Datablad 1533559 Bürkert Servogestuurd ventiel 134631 5420 24 V/AC 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 1533559 Bürkert Servogestuurd ventiel 134631 5420 24 V/AC 1 stuk(s)
Omschrijving
Het type 5420 is een voorgestuurde 4-weg zittingklep met servomembranen.
Voor omschakelen is een minimaal drukverschil van 2,5 bar nodig. De
Klep kan op tweekanaals aansluitplaten met gemeenschappelijke drukvoorziening worden gemonteerd.
Voor omschakelen is een minimaal drukverschil van 2,5 bar nodig. De
Klep kan op tweekanaals aansluitplaten met gemeenschappelijke drukvoorziening worden gemonteerd.
Opmerkingen
De kv-waarde geeft de waterstroom door een ventiel in liter per minuut bij een druk van ongeveer 1 bar en een watertemperatuur van 5 tot 30 ºC weer. De QNn-waarde is de maat van het gas in liter per minuut.
