Bürkert Schuinzittend ventiel 2000 507492 16 bar (max) 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
1 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 165,28 / Stuk)
€ 165,28
excl. btw
& Gratis verzending*
Slechts 1 Stuk(s) beschikbaar
Incl. 14 dagen retourrecht (30 dagen met)
Technische specificaties
- Aandrijving - uitvoering aandrijving: Classic
- Aandrijving - grootte aandrijving: 40 mm
- Aandrijving - instelvraag via magneetzuiger: Nee
- Aandrijving - aandrijving materiaal categorie: Kunststoffen
- Aandrijving - aandrijving materiaal: PA (polyamide)
- Aandrijving - O-ring tussen deksel en loopbus: Nee
- Aandrijving - stuurluchtaansluiting type: Binnendraad
- Aandrijving - stuurluchtaansluiting schroefdraadtype: G
- Aandrijving - stuurluchtaansluiting diameter (inch): 1/8 inch
- Aandrijving - stuurluchtaansluiting positie: In kabelrichting
- Aandrijving - stuurluchtaansluiting materiaal: Messing
- Aandrijving - stuurluchtboring diameter: 1,2 mm
- Aandrijving - interface voor aandrijving: Metrisch
- Aandrijving - aandrijving verhoogde chemische bestendigheid: Nee
- Aandrijving - regelkegel: Nee
- Aandrijving - stuurluchtaansluiting 1 voorgemonteerd: Conische plug
- Aandrijving - stuurluchtaansluiting 2 voorgemonteerd: Conische plug
- Afdichtingsmateriaal - Zitafdichting materiaal categorie: Kunststoffen
- Afdichtingsmateriaal - Zitafdichting materiaal: PTFE (polytetrafluorethyleen)
- Afdichtingsmateriaal - afdichting nippel-behuizing materiaal: Grafiet
- Afdichtmateriaal - verpakte afdichting meegeleverd: Nee
- Druk & temperatuur - nominale druk (DIN en 1333): PN 25
- Druk & temperatuur - temperatuur medium min: -10 °C
- Druk en temperatuur - temperatuur medium max. 185 °C
- Druk & temperatuur - temperatuur omgeving min: -10 °C.
- Druk & temperatuur - temperatuur omgeving max.: 30 °C.
- Druk & temperatuur - nominale druk min: 0 bar
- Druk & temperatuur - nominale druk max. 16 bar
- Druk & temperatuur - stuurdruk min.: 4 bar
- Druk & temperatuur - stuurdruk max. 10 bar
- Druk & temperatuur - nominale druk (DIN en 1759): Klasse 150
- Druk & temperatuur - stuurdruk vacuüm: Nee
- Apparaateigenschappen - productsubgroep: Op/op ventielen
- Eigenschappen apparaat - inbouwlengte: 65 mm
- Kenmerken apparaat - Hoofdventiel werkingsprincipe: Klep met schuine zitting
- Apparaateigenschappen - ventielaansturing type: Pneumatisch
- Eigenschappen apparaat - Ventielloopbouw: Ventiel compleet
- Kenmerken apparaat - ruwe klepbehuizing productie: Gegoten
- Eigenschappen van het apparaat - aanstroming: Via de stoel
- Apparaateigenschappen - vacuümuitvoering: Nee
- Apparaateigenschappen - zuurstofuitvoering: Nee
- medium & kalibratie - geschikt voor CIP: Ja
- medium & kalibratie - geschikt voor SIP: Ja
- Nominale breedte (kV-waarde) - kV-waarde (water): 3,7 m3/h
- Nominale breedte (kV-waarde) - nominale breedte behuizing: 15 mm
- Nominale breedte (kV-waarde) - nominale breedte behuizing (IN): 1/2 inch
- Nominale breedte (kV-waarde) - nominale zitafstand: 15 mm
- Proces-/leidingaansluiting - leidingaansluiting 1 type: Binnendraad
- Proces-/leidingaansluiting - leidingaansluiting 1 schroefdraadaanduiding: 1/2
- Proces-/leidingaansluiting - Leidingaansluiting 1 schroefdraadtype: RC (ISO 7/1)
- Materialen - ventielbehuizing materiaal categorie: Metalen
- Materiaal - ventielbehuizing materiaal: Gietstaal
- Materialen - klepbehuizing oppervlaktebewerking binnen: Onbehandeld
- Materialen - klepbehuizing oppervlaktebewerking buitenkant: Onbehandeld
- Werkingswijze - Fluidische leidingaansluiting aantal: 2
- Werking - ventielfunctie aantal schakelstanden: 2
- Werking - handbediening: Nee
- Werkingswijze - besturingsfunctie: A - in rustpositie gesloten (NC)
- Werking - extra handbediening meegeleverd: Nee
- Goedkeuringen - testcertificaat 3.1 meegeleverd: Nee
- Type goedkeuring: ATEX, IECExATEX, IECEx
- Type goedkeuring: II 2 D ex h IIIC T135°C dB, ex h IIC T4 GB, II 2 G ex h IIC T4 GB GB, ex h IIIC T135°C dB
- Soortnaam
Schuinzittend ventiel
- Fabrikantnr.
507492
- Operationele druk (max.)
16 bar
- Bedrijfsdruk
16 bar (max)
- Type
2000
- Max. medium temperatuur
185 °C
- Min. medium temperatuur
-10 °C
- UKCA
n.v.t.
Documenten en downloads
Datablad
Datablad 3046989 Bürkert Schuinzittend ventiel 2000 507492 16 bar (max) 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3046989 Bürkert Schuinzittend ventiel 2000 507492 16 bar (max) 1 stuk(s)
Omschrijving

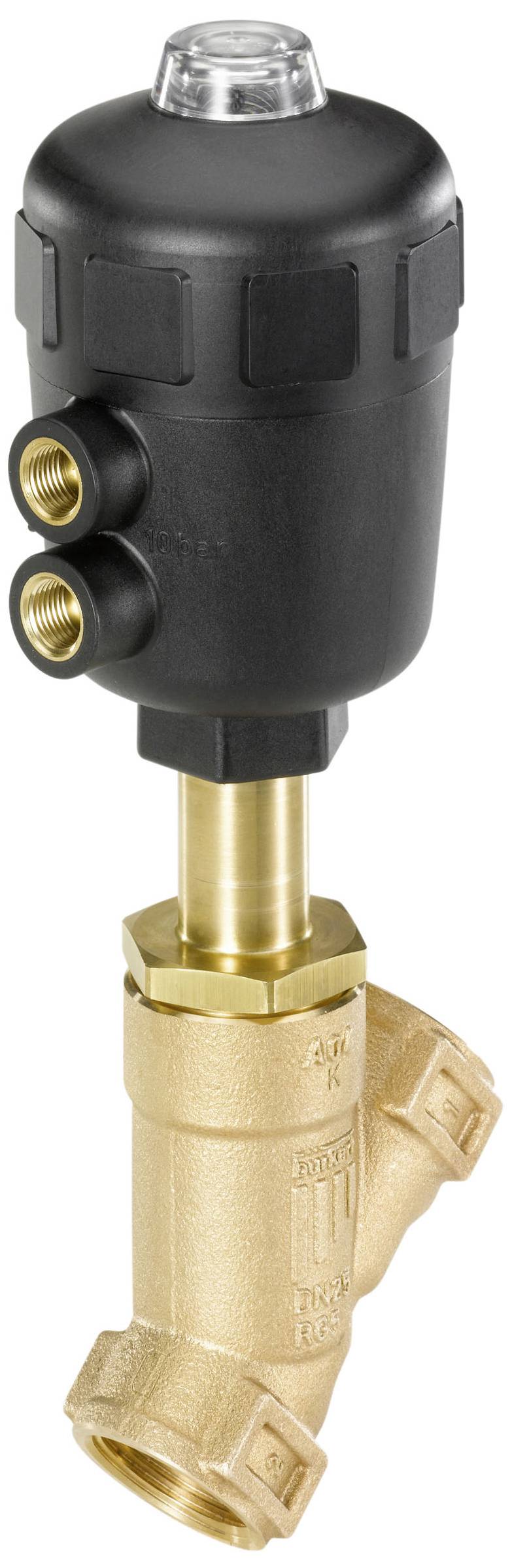

De extern gestuurde schuine klepafsluiter bestaat uit een pneumatisch bediende zuigeraandrijving en een 2-weg klephuis. Afhankelijk van de omgevingstemperatuur is de aandrijving in twee verschillende materialen, PA en PPS, verkrijgbaar. De beproefde zelfnastellende asafdichting garandeert een hoge dichtheid. De stroomgunstige 2/2-weg klepbehuizing van spuitgietstaal of fijngietstaal maken hoge stroomwaarden mogelijk. Deze onderhoudsvrije en robuuste ventielen kunnen met een uitgebreid assortiment accessoires voor standindicatie, hefbegrenzing of handmatige noodbediening achteraf worden gemonteerd.
