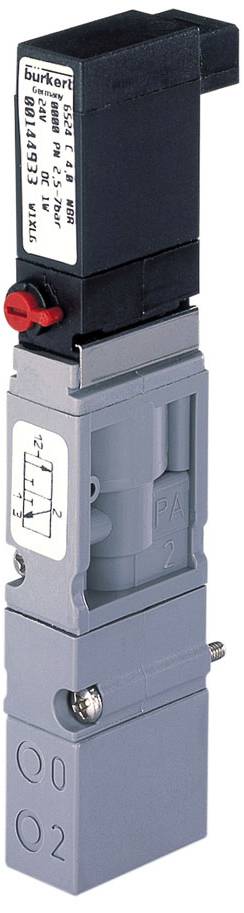

Bürkert Pneumatiekventiel 6524 186260 10 bar (max) 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
1 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 136,36 / Stuk)
€ 136,36
excl. btw
& Gratis verzending*
Slechts 1 Stuk(s) beschikbaar
Incl. 14 dagen retourrecht (30 dagen met)
Highlights & Details
2x3/2-weg pneumatische klep 10 mm
- Compact ontwerp
- Tweede aansluiting voor uitschakelfunctie
- Laag elektrisch stroomverbruik
- Snelle schakeltijden
Technische specificaties
- Aandrijving - handbedieningsmateriaal: PA (polyamide)
- Uitrusting (ventieleiland) - oprijmaat 1: 11 mm
- Afdichtingsmateriaal - hoofdventiel afdichting materiaal: FKM (Fluorrubber)
- Afdichtingsmateriaal - voorsturing afdichting materiaal: FKM (fluorrubber)
- Druk & temperatuur - temperatuur medium min: -10 °C
- Druk & temperatuur - temperatuur medium max.: 50 °C
- Druk & temperatuur - temperatuur omgeving min: -10 °C.
- Druk & temperatuur - temperatuur omgeving max. 55 °C.
- Druk & temperatuur - nominale druk min: 2,5 bar
- Druk & temperatuur - nominale druk max. 10 bar
- Elektrische aansluiting - apparaatstekkerdoos meegeleverd: Niet meegeleverd
- Elektrische aansluiting - elektrische aansluiting type: Rechthoekige stekker 2,54 mm, 3-polig
- Elektrische aansluiting - elektrische aansluiting positie: Voedingszijde
- Elektrische aansluiting - elektrische aansluiting aantal contacten: 3
- Elektrische aansluiting - elektrische aansluiting polariteit: Middelste pin pluspool
- Apparaateigenschappen - productsubgroep: Pneumatische ventielen
- Kenmerken apparaat - terugsteltype: Luchtveer + mechanische veer
- Kenmerken apparaat - Hoofdventiel werkingsprincipe: Stoelventiel
- Apparaateigenschappen - ventielaansturing type: Elektrisch
- Apparaateigenschappen - schakeltijd openen max.: 15 ms
- Apparaateigenschappen - schakeltijd sluiten max.: 20 ms
- Eigenschappen apparaat - nominale bedrijfstype/inschakelduur: 100%
- Eigenschappen apparaat - vermogensverlaging geïntegreerd: Ja
- Kenmerken apparaat - bevestiging type: Metrische schroeven
- Apparaateigenschappen - bevestiging afmetingen: M2 x 28
- Apparaateigenschappen - bevestiging materiaal: Staal
- Nominale breedte (kV-waarde) - QNn-waarde (gas): 300 L/min.
- Nominale breedte (kV-waarde) - voorsturing nominale breedte (mm): 0,6 mm
- Nominale breedte (kV-waarde) - hoofdventiel nominale breedte 1 (P) (mm): 4 mm
- Proces-/leidingaansluiting - voedingsaansluiting type: Flens
- Proces-/leidingaansluiting - Flensbeeld: FM20
- Proces-/leidingaansluiting - werkaansluiting type: Flens
- Proces-/leidingaansluiting - werkaansluiting positie: Op de pneumatische module
- Proces-/leidingaansluiting - werkaansluiting flensbeeld: FM20
- Beschermingsklasse - beschermingsklasse IP (max. bij een geschikte aansluiting): IP20
- Spanning - accuspanning: Ja
- Spanning - spanning min / nominale spanning: 24 V.
- Spanning - spanning max. / nominale spanning: 24 V.
- Spanning - wisselspanning: Nee
- Spanning - gelijkspanning: Nee
- Spoel (kern) - spoelgrootte: 10 mm
- Spoel (kern) - elektrisch stroomverbruik min.: 0,8 W.
- Spoel (kern) - elektrisch stroomverbruik max.: 0,8 W.
- Spoel (kern) - spoel-schakeling LED: Nee
- Spoel (kern) - spoel-schakeling overspanningsbeveiliging: Zonder
- Spoel (kern) - spoel-schakeling gelijkrichter: Nee
- Spoel (kern) - spoel-schakeling poolbeveiliging: Nee
- Spoel (kern) - spoel schakeling vrijloopdiode: Nee
- Spoel (kern) - spoel-schakeling vrijloopdiode redundant: Nee
- Spoel (kern) - elektrisch stroomverbruik 2 min.: 0,8 W.
- Spoel (kern) - elektrisch stroomverbruik 2 max.: 0,8 W.
- Materiaal - hoofdventiel materiaal met contact met het medium: PA (polyamide)
- Materialen - hoofdventiel materiaal omgevingscontact: PA (polyamide)
- Materialen - voorsturing materiaal contact met het medium: PPS (polyfenyleensulfide)
- Materialen - voorsturing materiaal omgevingscontact: PPS (polyfenyleensulfide)
- Werkingswijze - Fluidische leidingaansluiting aantal: 3
- Werking - ventielfunctie aantal schakelstanden: 2
- Werkingswijze - ventielfunctie: C - in rustpositie gesloten - drukaansluiting 1 (P/NC), werkaansluiting 2 (A/OUT) na aansluiting 3 (R/NO) open C - in rustpositie gesloten - drukaansluiting 1 (P/NC), werkaansluiting 2 (A/OUT) na aansluiting 3 (R/NO) open
- Werking - handbediening: Ja
- Werking - handmatige bediening type: Draaihendel
- Werking - handmatige vergrendeling: Ja
- Werkingswijze - handbediening schroefsleuf: Ja
- Werking - ventielfunctie 2 code: C
- Werkingswijze - Fluidischer Leidingaansluiting 2 aantal: 3
- Werking - ventielfunctie 2 aantal standen: 2
- Werking - ventielfunctie 2: C - in rustpositie drukaansluiting 1 (P/NC) gesloten, werkaansluiting 2 (A/OUT) na aansluiting 3 (R/NO) open
- Soortnaam
Pneumatiekventiel
- Fabrikantnr.
186260
- Operationele druk (max.)
10 bar
- Bedrijfsdruk
10 bar (max)
IP20
- Type
6524
- Max. medium temperatuur
50 °C
- Min. medium temperatuur
-10 °C
Documenten en downloads
Datablad
Datablad 3047117 Bürkert Pneumatiekventiel 6524 186260 10 bar (max) 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3047117 Bürkert Pneumatiekventiel 6524 186260 10 bar (max) 1 stuk(s)
Omschrijving
Type 6524 bestaat uit een vooruitstuurflipper-magneetventiel type 6144 en een pneumatische stoelventiel. Het flipperwersysteem maakt het schakelen van hoge drukken bij een laag stroomverbruik en met korte schakeltijden mogelijk. Alle ventielen zijn standaard voorzien van handnoodbediening. Bij de 2 x 3/2-weg klepvariant gaat het om de combinatie van twee pre-stuurflippermagneetventielen type 6144 en een pneumatische stoelklep. Het ventiel is ook met een tweede aansluiting (geperste kabel) beschikbaar, waardoor een veiligheidsgerichte uitschakelfunctie kan worden gerealiseerd.
