Bürkert Pneumatiekventiel 6518 350443 2 tot 10 bar 1 stuk(s) kopen ? Conrad Electronic

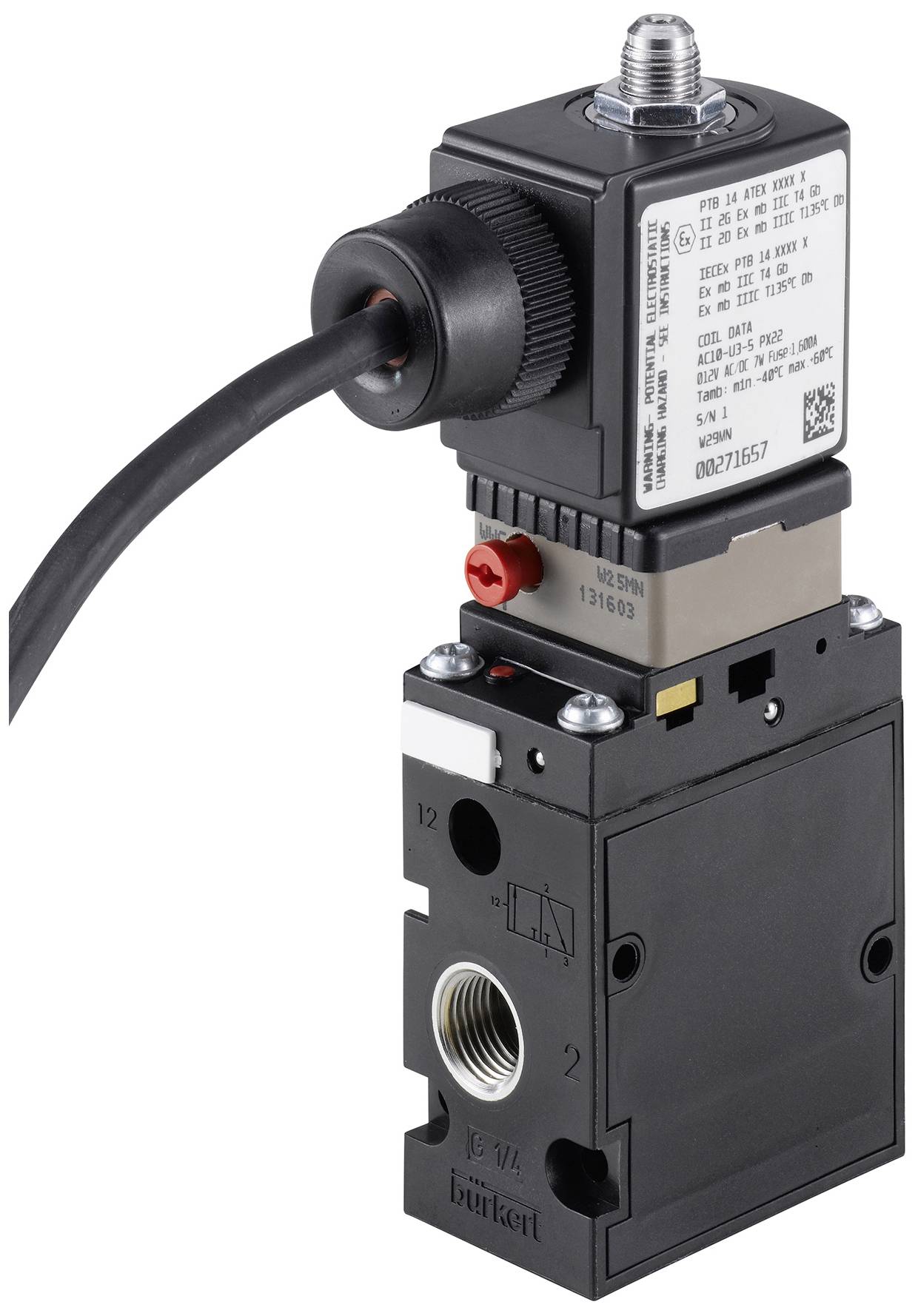

Een elektrisch ventiel met steekverbinding en kabel. Bovenaan bevindt zich een aansluiting met opschrift. Geschikt voor industriële toepassingen.

Afbeelding vergelijkbaar

Datasheet (PDF)

Leverbaar vr. 9 okt.

1 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 214,05 / Stuk)

€ 214,05

excl. btw

Gratis verzending*

Slechts 1 Stuk(s) beschikbaar

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

3/2-weg pneumatisch ventiel 32 mm

Grote doorstroming
Laag elektrisch stroomverbruik
Enkele of blokmontage
Standaard-, ex mb-, ex eb mb- en ex ia-uitvoeringen
Mof G 1/4” en NPT 1/4”

Technische specificaties

Aandrijving - handbedieningsmateriaal: PA (polyamide)
Uitrusting (ventieleiland) - oprijmaat 1: 33 mm
Afdichtingsmateriaal - hoofdventiel afdichting materiaal: PUR (polyurethaan)
Afdichtingsmateriaal - voorsturing afdichting materiaal: FKM (fluorrubber)
Druk & temperatuur - temperatuur medium min: -10 °C
Druk & temperatuur - temperatuur medium max.: 50 °C
Druk & temperatuur - temperatuur omgeving min: -25 °C.
Druk & temperatuur - temperatuur omgeving max.: 50 °C
Druk & temperatuur - nominale druk min: 2 bar
Druk & temperatuur - nominale druk max. 10 bar
Elektrische aansluiting - apparaatstekkerdoos meegeleverd: Niet meegeleverd
Elektrische aansluiting - elektrische aansluiting soort: Kabel
Elektrische aansluiting - elektrische aansluiting positie: Voedingszijde
Elektrische aansluiting - elektrische aansluiting lengte kabel: 3000 mm
Apparaateigenschappen - productsubgroep: Pneumatische ventielen
Kenmerken apparaat - terugsteltype: Luchtveer + mechanische veer
Kenmerken apparaat - Hoofdventiel werkingsprincipe: Stoelventiel
Apparaateigenschappen - ventielaansturing type: Elektrisch
Apparaateigenschappen - schakeltijd openen max.: 20 ms
Apparaateigenschappen - schakeltijd sluiten max.: 40 ms
Eigenschappen apparaat - nominale bedrijfstype/inschakelduur: 100%
Apparaateigenschappen - vermogensverlaging geïntegreerd: Nee
Nominale breedte (kV-waarde) - QNn-waarde (gas): 1300 L/min.
Nominale breedte (kV-waarde) - voorsturing nominale breedte (mm): 1,2 mm
Nominale breedte (kV-waarde) - hoofdventiel nominale breedte 1 (P) (mm): 8 mm
Proces-/leidingaansluiting - voedingsaansluiting diameter (inch): 1/4 inch
Proces-/leidingaansluiting - voedingsaansluiting type: Binnendraad
Proces-/leidingaansluiting - voedingsaansluiting schroefdraadtype: G
Proces-/leidingaansluiting - Flensbeeld: FM03
Proces-/leidingaansluiting - werkaansluiting diameter (inch): 1/4 inch
Proces-/leidingaansluiting - werkaansluiting type: Binnendraad
Proces-/leidingaansluiting - werkaansluiting schroefdraadtype: G
Proces-/leidingaansluiting - werkaansluiting positie: Ten opzichte van de voedingszijde
Proces-/leidingaansluiting - werkaansluiting materiaal: Messing
Beschermingsklasse - beschermingsklasse IP (max. bij een geschikte aansluiting): IP65
Spanning - accuspanning: Ja
Spanning - spanning min / nominale spanning: 24 V.
Spanning - spanning max. / nominale spanning: 24 V.
Spanning - wisselspanning: Ja
Spanning - gelijkspanning: Ja
Spoel (kern) - spoelgrootte: 32 mm
Spoel (kern) - elektrisch stroomverbruik min.: 3 W.
Spoel (kern) - elektrisch stroomverbruik max.: 3 W.
Spoel (kern) - spoel-schakeling LED: Nee
Spoel (kern) - spoel-schakeling overspanningsbeveiliging: Zonder
Spoel (kern) - spoel-schakeling gelijkrichter: Ja
Spoel (kern) - spoel-schakeling poolbeveiliging: Nee
Spoel (kern) - spoel schakeling vrijloopdiode: Nee
Spoel (kern) - spoel-schakeling vrijloopdiode redundant: Nee
Materiaal - hoofdventiel materiaal met contact met het medium: PA (polyamide)
Materialen - hoofdventiel materiaal omgevingscontact: PA (polyamide)
Materialen - voorsturing materiaal met mediumcontact: PA (polyamide)
Materialen - voorsturing materiaal omgevingscontact: PA (polyamide)
Werkingswijze - Fluidische leidingaansluiting aantal: 3
Werking - ventielfunctie aantal schakelstanden: 2
Werkingswijze - ventielfunctie: C - in rustpositie gesloten - drukaansluiting 1 (P/NC), werkaansluiting 2 (A/OUT) na aansluiting 3 (R/NO) open C - in rustpositie gesloten - drukaansluiting 1 (P/NC), werkaansluiting 2 (A/OUT) na aansluiting 3 (R/NO) open
Werking - handbediening: Ja
Werkingswijze - handmatige bediening type: Draaihendel en toetsknop gecombineerd
Werking - handmatige vergrendeling: Ja
Werkingswijze - handbediening schroefsleuf: Ja
Type goedkeuring: IECEX, ATEXECEx, ATEX
Type goedkeuring: mb IIC T5 GB; mb IIIC T95 °C dB; blokmontage, II 2 G mb IIC T5 GB; II 2 D mb IIIC T95 °C dB; blokmontage
Spanning frequentie: 50/60 Hz

Soortnaam: Pneumatiekventiel

Bedrijfstemperatuurbereik: -10 °C (min)

Min. bedrijfstemperatuur: -10 °C

Fabrikantnr.: 350443

Operationele druk (max.): 10 bar

Werkingsdruk (min.): 2 bar

Bedrijfsdruk: 2 tot 10 bar

Aandrijving: Perslucht

: IP65

Type: 6518

Max. medium temperatuur: 50 °C

Min. medium temperatuur: -10 °C

UKCA: Ja

Documenten en downloads

Datablad

Datablad 3047537 Bürkert Pneumatiekventiel 6518 350443 2 tot 10 bar 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3047537 Bürkert Pneumatiekventiel 6518 350443 2 tot 10 bar 1 stuk(s)

Omschrijving

Type 6518 is een voorgestuurd 3/2-weg ventiel en type 6519 is een 5/2- of 5/3-weg ventiel. Ze vormen samen een serie. De ventielen kunnen afzonderlijk of op blokken worden gebruikt. Ze werken zonder voortdurend luchtverbruik en dienen voor de aansturing van dubbele of enkelwerkende aandrijvingen. Het gebruik van hoogwaardige materialen maakt het gebruik van de ventielen ook onder lucht- en chemische atmosfeer mogelijk. De serie bevat apparaten met ex-goedkeuring en NAMUR-flensbeeld. Ventielen met werking C, D en H monostabiel zijn conform IEC 61508 gecertificeerd als SIL2.

De teksten voor dit artikel zijn automatisch vertaald.
