Bürkert Pneumatiekventiel 5420 134629 2.5 tot 10 bar 1 stuk(s) kopen ? Conrad Electronic

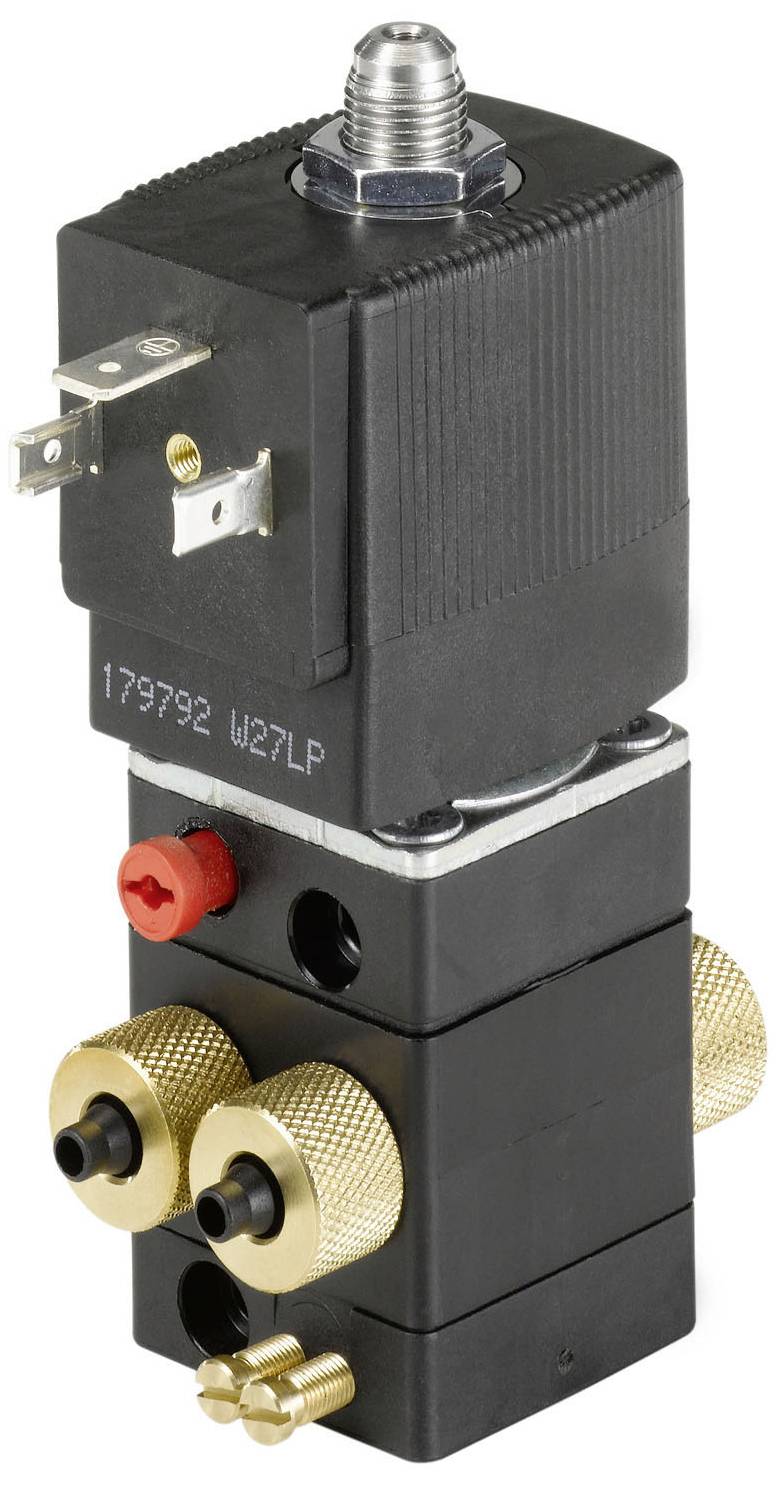

Een zwart magneetventiel met metalen aansluitingen en goudkleurige draaiknoppen. Wordt gebruikt voor het regelen van de vloeistofstroom.

Afbeelding vergelijkbaar

Datasheet (PDF)

Leverbaar vr. 9 okt.

1 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 152,88 / Stuk)

€ 152,88

excl. btw

Gratis verzending*

Slechts 1 Stuk(s) beschikbaar

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

4/2-weg pneumatisch ventiel

Compacte klep
Overgestoken spoel
Afvoerlucht te smoren
Slang-, schroefdraad- en flensaansluiting
Zittingklepuitvoering

Technische specificaties

Aandrijving - handbedieningsmateriaal: PA (polyamide)
Uitrusting (ventieleiland) - oprijmaat 1: 33 mm
Afdichtingsmateriaal - hoofdventiel afdichting materiaal: NBR (nitrilrubber)
Afdichtingsmateriaal - voorsturing afdichting materiaal: NBR (nitrilrubber)
Druk & temperatuur - temperatuur medium min: -10 °C
Druk & temperatuur - temperatuur medium max.: 60 °C
Druk & temperatuur - temperatuur omgeving min: -10 °C.
Druk & temperatuur - temperatuur omgeving max. 55 °C.
Druk & temperatuur - nominale druk min: 2,5 bar
Druk & temperatuur - nominale druk max. 10 bar
Elektrische aansluiting - apparaatstekkerdoos meegeleverd: Niet meegeleverd
Elektrische aansluiting - elektrische aansluiting soort: Stekkerbeeld vorm A conform DIN en 175301-803
Elektrische aansluiting - elektrische aansluiting positie: Ten opzichte van de voedingszijde
Apparaateigenschappen - productsubgroep: Pneumatische ventielen
Kenmerken apparaat - terugsteltype: Luchtveer + mechanische veer
Kenmerken apparaat - Hoofdventiel werkingsprincipe: Stoelventiel
Apparaateigenschappen - ventielaansturing type: Elektrisch
Apparaateigenschappen - schakeltijd openen max.: 30 ms
Apparaateigenschappen - schakeltijd sluiten max.: 20 ms
Eigenschappen apparaat - nominale bedrijfstype/inschakelduur: 100%
Apparaateigenschappen - vermogensverlaging geïntegreerd: Nee
Nominale breedte (kV-waarde) - QNn-waarde (gas): 150 L/min.
Nominale breedte (kV-waarde) - voorsturing nominale breedte (mm): 1,1 mm
Nominale breedte (kV-waarde) - hoofdventiel nominale breedte 1 (P) (mm): 3 mm
Proces-/leidingaansluiting - voedingsaansluiting diameter (inch): 1/8 inch
Proces-/leidingaansluiting - voedingsaansluiting type: Binnendraad
Proces-/leidingaansluiting - voedingsaansluiting schroefdraadtype: G
Proces-/leidingaansluiting - werkaansluiting type: Schroefsysteem
Proces-/leidingaansluiting - werkaansluiting positie: Ten opzichte van de voedingszijde
Proces-/leidingaansluiting - werkaansluiting materiaal: PA (polyamide)
Proces-/leidingaansluiting - werkaansluiting diameter (mm): 6 mm
Proces-/leidingaansluiting - werkaansluiting schroefsysteem: Slangschroefverbinding
Beschermingsklasse - beschermingsklasse IP (max. bij een geschikte aansluiting): IP65
Spanning - accuspanning: Nee
Spanning - spanning min / nominale spanning: 230 V.
Spanning - spanning max. / nominale spanning: 230 V.
Spanning - wisselspanning: Ja
Spanning - gelijkspanning: Nee
Spoel (kern) - elektrisch stroomverbruik min.: 2 W.
Spoel (kern) - elektrisch stroomverbruik max.: 2 W.
Spoel (kern) - spoel-schakeling LED: Nee
Spoel (kern) - spoel-schakeling overspanningsbeveiliging: Zonder
Spoel (kern) - spoel-schakeling gelijkrichter: Nee
Spoel (kern) - spoel-schakeling poolbeveiliging: Nee
Spoel (kern) - spoel schakeling vrijloopdiode: Nee
Spoel (kern) - spoel-schakeling vrijloopdiode redundant: Nee
Materiaal - hoofdventiel materiaal met contact met het medium: PA (polyamide)
Materialen - hoofdventiel materiaal omgevingscontact: PA (polyamide)
Materialen - voorsturing materiaal met mediumcontact: PA (polyamide)
Materialen - voorsturing materiaal omgevingscontact: PA (polyamide)
Werkingswijze - Fluidische leidingaansluiting aantal: 4
Werking - ventielfunctie aantal schakelstanden: 2
Werkingswijze - ventielfunctie: G - in rustpositie geopend - drukaansluiting 1 (P) na werkaansluiting 2 (B), werkaansluiting 4 (A) na uitgang 3 (R) geopend - in rustpositie geopend - drukaansluiting 1 (P) na werkaansluiting 2 (B), werkaansluiting 4 (A) na uitgang 3 (R) geopend
Werking - handbediening: Ja
Werkingswijze - handmatige bediening type: Draaihendel en toetsknop gecombineerd
Werking - handmatige vergrendeling: Ja
Werkingswijze - handbediening schroefsleuf: Ja
Spanning frequentie: 50/60 Hz

Soortnaam: Pneumatiekventiel

Bedrijfstemperatuurbereik: -10 °C (min)

Min. bedrijfstemperatuur: -10 °C

Fabrikantnr.: 134629

Operationele druk (max.): 10 bar

Werkingsdruk (min.): 2.5 bar

Bedrijfsdruk: 2.5 tot 10 bar

Aandrijving: Perslucht

: IP65

Type: 5420

Max. medium temperatuur: 60 °C

Min. medium temperatuur: -10 °C

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 3046857 Bürkert Pneumatiekventiel 5420 134629 2.5 tot 10 bar 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3046857 Bürkert Pneumatiekventiel 5420 134629 2.5 tot 10 bar 1 stuk(s)

Omschrijving

Het type 5420 is een voorgestuurde 4-weg zittingklep met servomembranen. Voor omschakelen is een minimaal drukverschil van 2,5 bar nodig. De klep kan op tweekanaals aansluitplaten met gemeenschappelijke drukvoorziening worden gemonteerd.
