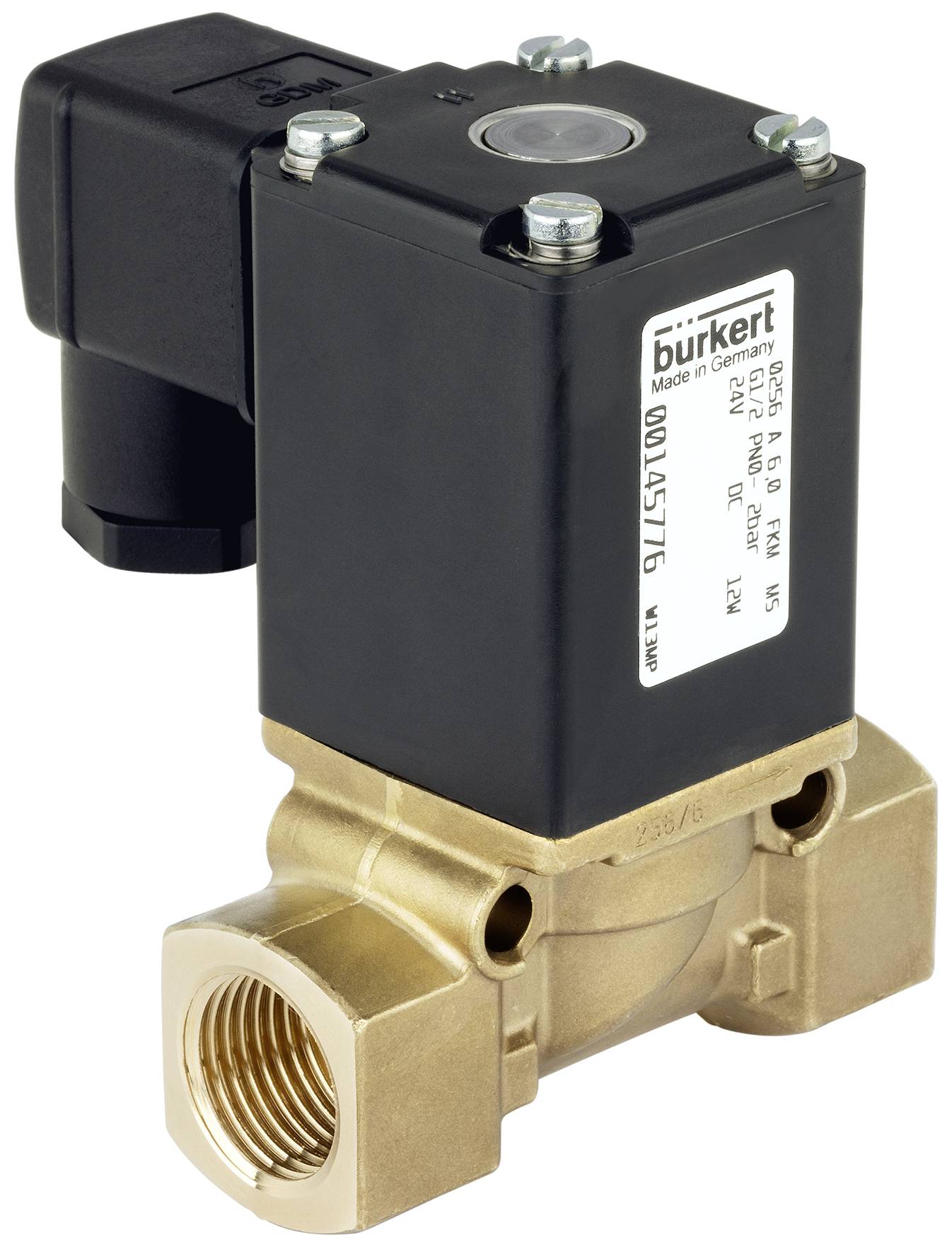

Bürkert Magneetventiel 56086 0256 24 V 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
1 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 152,88 / Stuk)
€ 152,88
excl. btw
& Gratis verzending*
Slechts 1 Stuk(s) beschikbaar
Incl. 14 dagen retourrecht (30 dagen met)
Highlights & Details
2/2-weg magneetventiel; direct werkend
- NVBlockvastgeschroefd spoelsysteem
- Tot nominale breedte DN12
- Behuizing in messing en roestvrij staal
- Veelzijdige toepassingsmogelijkheden
Technische specificaties
- Afdichtingsmateriaal - Zitafdichting materiaal categorie: Elastomeren
- Afdichtingsmateriaal - Zitafdichting materiaal: NBR (nitrilrubber)
- Afdichtingsmateriaal - afdichting naar buiten materiaal: NBR (nitrilrubber)
- Druk & temperatuur - temperatuur medium min: -10 °C
- Druk & temperatuur - temperatuur medium max.: 90 °C
- Druk & temperatuur - temperatuur omgeving max. 55 °C.
- Druk & temperatuur - nominale druk min: 0 bar
- Druk & temperatuur - uitvoering met goede druk: Nee
- Druk & temperatuur - nominale druk max. (vloeistof): 6 bar
- Elektrische aansluiting - apparaatstekkerdoos meegeleverd: Meegeleverd
- Elektrische aansluiting - apparaatstekkerdoos type. Nr. - Type: 00008376 - 2508
- Elektrische aansluiting - elektrische aansluiting soort: Stekkerbeeld vorm A conform DIN en 175301-803
- Elektrische aansluiting - elektrische aansluiting positie: In doorstroomrichting links
- Elektrische aansluiting - elektrische aansluiting aantal contacten: 2 + aardleiding
- Eigenschappen apparaat - inbouwlengte: 56 mm
- Kenmerken apparaat - Hoofdventiel werkingsprincipe: Stoelventiel
- Apparaateigenschappen - schakeltijd openen max.: 80 ms
- Apparaateigenschappen - schakeltijd sluiten max.: 30 ms
- Eigenschappen apparaat - nominale bedrijfstype/inschakelduur: 100%
- Eigenschappen apparaat - Ventielloopbouw: Ventiel compleet
- Eigenschappen van het apparaat - aanstroming: Via de stoel
- Kenmerken apparaat - vacuümuitvoering: Ja
- Kenmerken apparaat - bevestiging type: Bevestigingsbeugel
- Eigenschappen van het apparaat - aandrijftype: Hefanker
- Apparaateigenschappen - werking: Direct werkend
- Eigenschappen apparaat - scheiding van media: Nee
- Eigenschappen apparaat - schakelfunctie: On/off
- Apparaateigenschappen - schakeltijd openen min. 20 ms
- Apparaateigenschappen - schakeltijd sluiten min: 20 ms
- Apparaateigenschappen - uitvoering analyse: Nee
- Kenmerken apparaat - klepinstelling openingstijd: Nee
- Apparaateigenschappen - ventielinstelling sluittijd: Nee
- Kenmerken apparaat - Oliebrander ventiel: Nee
- Eigenschappen apparaat - stoomuitvoering: Nee
- Eigenschappen apparaat - hoofdventiel met geïntegreerde zeef: Nee
- Nominale breedte (kV-waarde) - QNn-waarde (gas): 540 L/min.
- Nominale breedte (kV-waarde) - hoofdventiel nominale breedte 1 (P) (mm): 4 mm
- Nominale breedte (kV-waarde) - kV-waarde (water): 0,5 m3/h
- Nominale breedte (kV-waarde) - hoofdventiel nominale breedte 1 (inch): 5/32 inch
- Proces-/leidingaansluiting - leidingaansluiting 1 type: Binnendraad
- Proces-/leidingaansluiting - leidingaansluiting 1 schroefdraadaanduiding: 3/8
- Proces-/leidingaansluiting - Leidingaansluiting 1 schroefdraadtype: G
- Proces-/leidingaansluiting - leidingaansluiting 2 type: Binnendraad
- Proces-/leidingaansluiting - Leidingaansluiting 2 schroefdraadtype: G
- Proces-/leidingaansluiting - leidingaansluiting 2 schroefdraadaanduiding: 3/8
- Beschermingsklasse - beschermingsklasse IP (max. bij een geschikte aansluiting): IP65
- Spanning - accuspanning: Ja
- Spanning - spanning min / nominale spanning: 24 V.
- Spanning - spanning max. / nominale spanning: 24 V.
- Spanning - wisselspanning: Nee
- Spanning - gelijkspanning: Ja
- Spanning - spanningstolerantie positief: 10%
- Spanning - spanningstolerantie negatief: 10%
- Spoel (kern) - spoelgrootte: 40 mm
- Spoel (kern) - spoel-schakeling overspanningsbeveiliging: Zonder
- Spoel (kern) - spoel-schakeling gelijkrichter: Nee
- Spoel (kern) - spoel schakeling vrijloopdiode: Nee
- Spoel (kern) - geluidsarme uitvoering: Nee
- Spoel (kern) - spoel type: Vastgeschroefd
- Spoel (kern) - spoel materiaal (omhulsel): EP (epoxyhars)
- Spoel (kern) - thermische isolatieklasse van de aandrijving: H
- Spoel (kern) - Mediumcontact deel kern kern materiaal: Roestvrij staal
- Spoel (kern) - met medium contact onderdeel plug materiaal: Roestvrij staal
- Spoel (kern) - nominaal vermogen DC: 12 W.
- Spoel (kern) - gereduceerd vermogen DC: 12 W.
- Materialen - hoofdventiel materiaal met contact met het medium: Messing
- Werkingswijze - Fluidische leidingaansluiting aantal: 2
- Werking - ventielfunctie aantal schakelstanden: 2
- Werking - ventielfunctie: A - in rustpositie gesloten - drukaansluiting 1 (P/NC)A - in rustpositie gesloten - drukaansluiting 1 (P/NC)
- Werking - handbediening: Nee
- Goedkeuringen - nominaal vermogen: 12 W.
- Soortnaam
Magneetventiel
- Voedingsspanning
24 V
- Operationele druk (max.)
0 bar
- Temperatuurbereik van het medium
-10 tot 90 °C
- Fabrikantnr.
56086
- Max. medium temperatuur
90 °C
- Min. medium temperatuur
-10 °C
IP65
- Max. omgevingstemperatuur
55 °C
Documenten en downloads
Datablad
Datablad 3047687 Bürkert Magneetventiel 56086 0256 24 V 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3047687 Bürkert Magneetventiel 56086 0256 24 V 1 stuk(s)
Omschrijving
De direct werkende hefanker-magneetklep type 0256 is veelzijdig inzetbaar. In stroomloze toestand is het ventiel door veerkracht gesloten. Bij het schakelen wordt de kern tegen kern tegen een veer aangetrokken; de klep opent. Het ventiel is bij voorkeur geschikt voor het blokkeren, doseren, vullen en ventileren voor veelzijdige toepassingen met neutrale media.
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Opmerkingen
De kv-waarde geeft de waterstroom door een ventiel in liter per minuut bij een druk van ongeveer 1 bar en een watertemperatuur van 5 tot 30 ºC weer. De QNn-waarde is de maat van het gas in liter per minuut.
