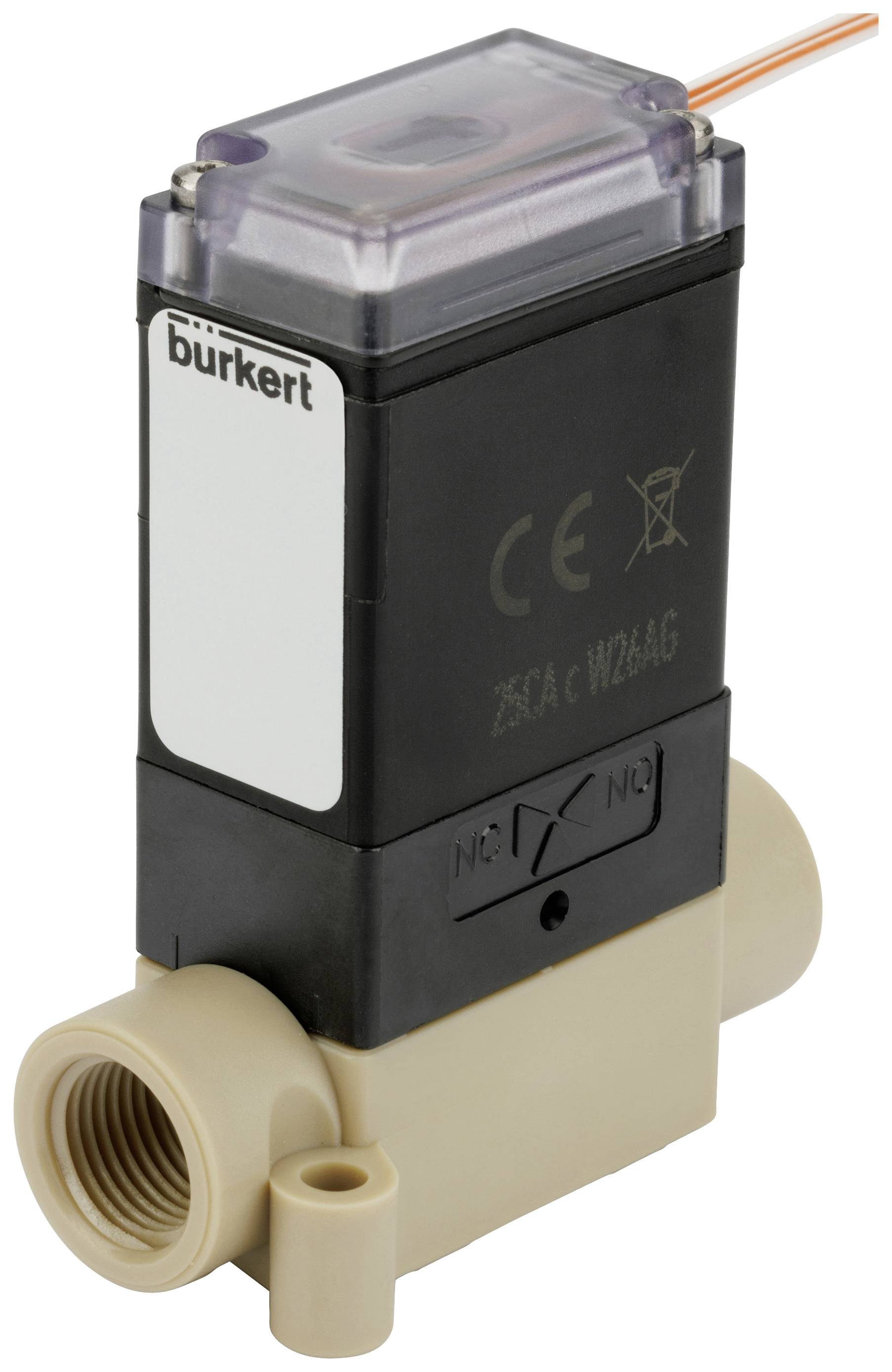

Bürkert Magneetventiel 463551 0127 24 V 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
1 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 144,62 / Stuk)
€ 144,62
excl. btw
& Gratis verzending*
Slechts 1 Stuk(s) beschikbaar
Incl. 14 dagen retourrecht (30 dagen met)
Highlights & Details
2/2-weg magneetventiel voor agress. Media
- Voor de hoogste eisen aan chemische bestendigheid
- Compacte constructie met 16 mm koppelmaat en een CV-waarde van maximaal 0,058
- Beproefde betrouwbaarheid sinds 1993
- Flexibel design voor klantspecifieke toepassingen
- Hoge achterdrukdichtheid, uitstekende spoelbaarheid en 100% inschakelduur
Technische specificaties
- Afdichtingsmateriaal - Zitafdichting materiaal categorie: Elastomeren
- Afdichtingsmateriaal - Zitafdichting materiaal: FFKM (perfluorrubber)
- Druk & temperatuur - temperatuur medium min: 10 °C
- Druk & temperatuur - temperatuur medium max.: 50 °C
- Druk & temperatuur - temperatuur omgeving min: 10 °C.
- Druk & temperatuur - temperatuur omgeving max. 55 °C.
- Druk & temperatuur - nominale druk min: 0 bar
- Druk & temperatuur - nominale druk max.: 2 bar
- Druk & temperatuur - drukverschil max.: 2 bar
- Elektrische aansluiting - apparaatstekkerdoos meegeleverd: Niet meegeleverd
- Elektrische aansluiting - elektrische aansluiting soort: Kabel draad
- Elektrische aansluiting - elektrische aansluiting positie: Ten opzichte van NC
- Elektrische aansluiting - elektrische aansluiting lengte kabel: 500 mm
- Elektrische aansluiting - elektrische aansluiting aantal contacten: 2
- Elektrische aansluiting - elektrische aansluiting 1 leiding materiaal: FEP (perfluorethyleenpropyleen-copolymeer)
- Elektrische aansluiting - elektrische aansluiting draad 1 kleur: Wit/oranje
- Elektrische aansluiting - elektrische aansluiting draad 2 kleur: Wit/oranje
- Elektrische aansluiting - elektrische aansluiting doorsnede kabel (AWG): AWG 24
- Elektrische aansluiting - elektrische aansluiting doorsnede (mmm-m): 0,2 mmm-m
- Elektrische aansluiting - elektrische aansluiting polariteit: Niet relevant
- Elektrische aansluiting - elektrische aansluiting kabel confectionering: Niet vertind
- Eigenschappen apparaat - nominale bedrijfstype/inschakelduur: 100%
- Apparaateigenschappen - vermogensverlaging geïntegreerd: Nee
- Eigenschappen apparaat - Ventielloopbouw: Ventiel compleet
- Apparaateigenschappen - aandrijfwijze: Wip
- Apparaateigenschappen - werking: Direct werkend
- Eigenschappen apparaat - scheiding van media: Ja
- Eigenschappen apparaat - schakelfunctie: On/off
- Apparaateigenschappen - breedte (nominale waarde): 16 mm
- Kenmerken apparaat - schakeltijd openen typisch: 25 ms
- Kenmerken apparaat - schakeltijd sluiten typisch: 25 ms
- Nominale breedte (kV-waarde) - QNn-waarde (gas): 33 L/min.
- Nominale breedte (kV-waarde) - kV-waarde (water): 0,03 m3/h
- Nominale breedte (kV-waarde) - ventiel nominale breedte: 1,6 mm
- Proces-/leidingaansluiting - leidingaansluiting 1 type: Binnendraad
- Proces-/leidingaansluiting - Leidingaansluiting 1 schroefdraadaanduiding: 1/4-28
- Proces-/leidingaansluiting - Leidingaansluiting 1 schroefdraadtype: UNF flat bottom
- Proces-/leidingaansluiting - leidingaansluiting 2 type: Binnendraad
- Proces-/leidingaansluiting - Leidingaansluiting 2 schroefdraadtype: UNF flat bottom
- Proces-/leidingaansluiting - leidingaansluiting 2 schroefdraadaanduiding: 1/4-28
- Spanning - accuspanning: Ja
- Spanning - spanning min / nominale spanning: 24 V.
- Spanning - spanning max. / nominale spanning: 24 V.
- Spanning - wisselspanning: Nee
- Spanning - gelijkspanning: Ja
- Spoel (kern) - spoel-schakeling LED: Nee
- Spoel (kern) - spoel-schakeling overspanningsbeveiliging: Zonder
- Spoel (kern) - spoel-schakeling gelijkrichter: Nee
- Spoel (kern) - spoel-schakeling poolbeveiliging: Nee
- Spoel (kern) - spoel schakeling vrijloopdiode: Nee
- Spoel (kern) - spoel-schakeling vrijloopdiode redundant: Nee
- Spoel (kern) - spoel Art: Vast geïntegreerd
- Spoel (kern) - spoel materiaal (omhulsel): EP (epoxyhars)
- Spoel (kern) - nominaal vermogen DC: 3,5 W.
- Spoel (kern) - spoeldeksel kleur: Transparant
- Materialen - ventiel materiaal met mediumcontact: PEEK (polyetheretherketon)
- Materialen - vloeistofbehuizing materiaal: PEEK (polyetheretherketon)
- Materiaal - ventiel materiaal omgevingscontact: PA (polyamide)
- Werkingswijze - Fluidische leidingaansluiting aantal: 2
- Werking - ventielfunctie aantal schakelstanden: 2
- Werking - ventielfunctie: A - in rustpositie gesloten - drukaansluiting 1 (P/NC)A - in rustpositie gesloten - drukaansluiting 1 (P/NC)
- Werking - handbediening: Nee
- Goedkeuringen - nominaal vermogen: 3 W.
- Soortnaam
Magneetventiel
- Voedingsspanning
24 V
- Operationele druk (max.)
0 bar
- Temperatuurbereik van het medium
10 tot 50 °C
- Fabrikantnr.
463551
- Werkingsdruk (min.)
2 bar
- Max. medium temperatuur
50 °C
- Min. medium temperatuur
10 °C
- Max. omgevingstemperatuur
55 °C
- Min. omgevingstemperatuur
10 °C
- UKCA
n.v.t.
Documenten en downloads
Datablad
Datablad 3046879 Bürkert Magneetventiel 463551 0127 24 V 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3046879 Bürkert Magneetventiel 463551 0127 24 V 1 stuk(s)
Omschrijving
Bürkerts unieke magneetklep type 0127 is als de bereider van de in de media gescheiden kleine ventielen voorbestemd voor gebruik in laboratoria, medische en analysetechniek. Met zijn wiptechnologie, die de scheidingsmembraan tussen aandrijving en Fluid bedient, verlegt hij nog steeds de grenzen. Het garandeert nauwkeurig schakelen van het kleinste volume, ook van agressieve media bij minimale temperatuurinvoer door de spoel. Bovendien is hij zeer goed vaatwasbaar en onderscheidt zich door een minimaal intern volume en vrijwel vrije ruimte voor de ruimte. De ventielen kunnen op aansluitplaten worden aangesloten en kunnen op aanvraag met centrale bedrading worden bekabeld. Op aanvraag zijn er speciale totremuitvoeringen beschikbaar.
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Opmerkingen
De kv-waarde geeft de waterstroom door een ventiel in liter per minuut bij een druk van ongeveer 1 bar en een watertemperatuur van 5 tot 30 ºC weer. De QNn-waarde is de maat van het gas in liter per minuut.
