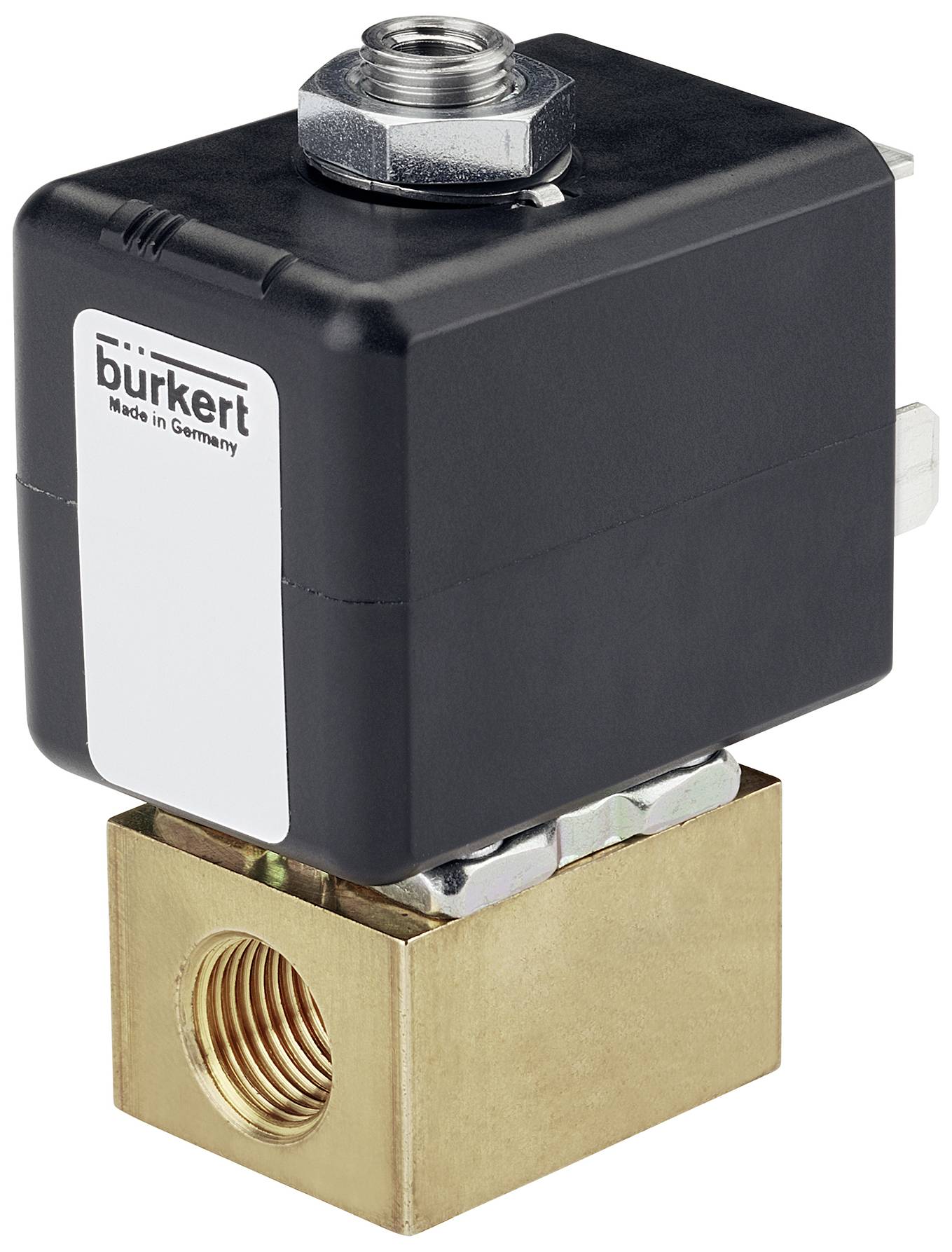

Bürkert Magneetventiel 390438 7012 230 V 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
1 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 47,93 / Stuk)
€ 47,93
excl. btw
& Slechts 1 Stuk(s) beschikbaar
Highlights & Details
3/2-weg magneetventiel 390438
- Direct werkende en compacte kleine klep tot nominale breedte DN 1,6
- Overgestoken spoelsysteem
- Banjo-schroefverbinding voor directe montage op pneumatische ventielen
- Eenvoudige en snelle push-in-, flens- of aansluitplaatmontage
- Explosieveilige uitvoeringen
Technische specificaties
- Afdichtingsmateriaal - Zitafdichting materiaal categorie: Elastomeren
- Afdichtingsmateriaal - Zitafdichting materiaal: FKM (fluorrubber)
- Afdichtingsmateriaal - afdichting naar buiten materiaal: FKM (fluorrubber)
- Druk & temperatuur - temperatuur medium min: -10 °C
- Druk & temperatuur - temperatuur medium max.: 100 °C
- Druk & temperatuur - temperatuur omgeving min: -10 °C.
- Druk & temperatuur - temperatuur omgeving max. 75 °C
- Druk & temperatuur - nominale druk min: 0 bar
- Druk & temperatuur - uitvoering met goede druk: Nee
- Druk & temperatuur - nominale druk max. (vloeistof): 10 bar
- Elektrische aansluiting - apparaatstekkerdoos meegeleverd: Niet meegeleverd
- Elektrische aansluiting - elektrische aansluiting type: Stekkerbeeld vorm B volgens industriestandaard
- Elektrische aansluiting - elektrische aansluiting positie: In doorstroomrichting links
- Elektrische aansluiting - elektrische aansluiting aantal contacten: 2 + aardleiding
- Kenmerken apparaat - Hoofdventiel werkingsprincipe: Zuiger
- Apparaateigenschappen - schakeltijd openen max.: 12 ms
- Apparaateigenschappen - schakeltijd sluiten max.: 12 ms
- Eigenschappen apparaat - nominale bedrijfstype/inschakelduur: 100%
- Eigenschappen apparaat - Ventielloopbouw: Ventiel compleet
- Eigenschappen van het apparaat - aanstroming: Via de stoel
- Apparaateigenschappen - vacuümuitvoering: Nee
- Eigenschappen van het apparaat - aandrijftype: Hefanker
- Apparaateigenschappen - werking: Direct werkend
- Eigenschappen apparaat - scheiding van media: Nee
- Eigenschappen apparaat - schakelfunctie: On/off
- Apparaateigenschappen - schakeltijd openen min. 8 ms
- Apparaateigenschappen - schakeltijd sluiten min: 8 ms
- Apparaateigenschappen - uitvoering analyse: Nee
- Kenmerken apparaat - klepinstelling openingstijd: Nee
- Apparaateigenschappen - ventielinstelling sluittijd: Nee
- Kenmerken apparaat - Oliebrander ventiel: Nee
- Eigenschappen apparaat - stoomuitvoering: Nee
- Eigenschappen apparaat - hoofdventiel met geïntegreerde zeef: Nee
- Nominale breedte (kV-waarde) - hoofdventiel nominale breedte 1 (P) (mm): 1,2 mm
- Nominale breedte (kV-waarde) - kV-waarde (water): 0,045 m3/h
- Nominale breedte (kV-waarde) - hoofdventiel nominale breedte 1 (inch): 3/64 inch
- Proces-/leidingaansluiting - leidingaansluiting 1 type: Binnendraad
- Proces-/leidingaansluiting - Leidingaansluiting 1 schroefdraadaanduiding: 1/8
- Proces-/leidingaansluiting - Leidingaansluiting 1 schroefdraadtype: G
- Proces-/leidingaansluiting - leidingaansluiting 2 type: Binnendraad
- Proces-/leidingaansluiting - Leidingaansluiting 2 schroefdraadtype: G
- Proces-/leidingaansluiting - leidingaansluiting 2 schroefdraadaanduiding: 1/8
- Beschermingsklasse - beschermingsklasse IP (max. bij een geschikte aansluiting): IP65
- Spanning - accuspanning: Nee
- Spanning - spanning min / nominale spanning: 230 V.
- Spanning - spanning max. / nominale spanning: 230 V.
- Spanning - wisselspanning: Ja
- Spanning - gelijkspanning: Nee
- Spanning - spanningstolerantie positief: 10%
- Spanning - spanningstolerantie negatief: 10%
- Spoel (kern) - spoelgrootte: 24,5 mm
- Spoel (kern) - spoel-schakeling overspanningsbeveiliging: Zonder
- Spoel (kern) - spoel-schakeling gelijkrichter: Nee
- Spoel (kern) - spoel schakeling vrijloopdiode: Nee
- Spoel (kern) - geluidsarme uitvoering: Nee
- Spoel (kern) - spoel type: Overgestoken
- Spoel (kern) - spoel materiaal (omhulsel): EP (epoxyhars)
- Spoel (kern) - thermische isolatieklasse van de aandrijving: H
- Spoel (kern) - inschakelvermogen AC: 12 V.
- A
- Spoel (kern) - nominaal vermogen AC: 6,5 V.
- A
- Materialen - hoofdventiel materiaal met contact met het medium: Messing
- Werkingswijze - Fluidische leidingaansluiting aantal: 3
- Werking - ventielfunctie aantal schakelstanden: 2
- Werkingswijze - ventielfunctie: D - in rustpositie geopend - drukaansluiting 1 (P/NO) naar werkaansluiting 2 (B/OUT), aansluiting 3 (R/NC) gesloten D - in rustpositie geopend - drukaansluiting 1 (P/NO) naar werkaansluiting 2 (B/OUT), aansluiting 3 (R/NC) gesloten
- Werking - handbediening: Nee
- Goedkeuringen - nominaal vermogen: 4 W.
- Spanning frequentie: 50 Hz
- Soortnaam
Magneetventiel
- Voedingsspanning
230 V
- Operationele druk (max.)
0 bar
- Temperatuurbereik van het medium
-10 tot 100 °C
- Fabrikantnr.
390438
- Max. medium temperatuur
100 °C
- Min. medium temperatuur
-10 °C
IP65
- Max. omgevingstemperatuur
75 °C
- Min. omgevingstemperatuur
-10 °C
Documenten en downloads
Datablad
Datablad 3048097 Bürkert Magneetventiel 390438 7012 230 V 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3048097 Bürkert Magneetventiel 390438 7012 230 V 1 stuk(s)
Omschrijving
De klep 7012 is een direct werkende klep voor de hefanker. Ter verhoging van de druk- en lekkageveiligheid zijn pluggen en kerngeleidingsbuizen met elkaar gelast. Afhankelijk van de toepassing zijn verschillende behuizing- en afdichtmateriaalcombinaties beschikbaar. Een borstelspecifieke flensuitvoering (SPB) maakt de ruimtebesparende koppeling van kleppen op een multiaansluitplaat mogelijk. Het programma wordt aangevuld met explosieveilige uitvoeringen. Voor een flexibele slangaansluittechniek kunnen push-in-koppelingen worden gekozen. Voor de eenvoudige directe montage op een pneumatische aandrijving is een banjo-aansluiting met holle schroef de ideale oplossing. Een optionele handbediening maakt een snelle ingebruikname en optimaal onderhoud mogelijk. In combinatie met een stekker conform industriestandaard vorm B of conform DIN en 17301-803 vorm C voldoen de ventielen aan beschermingsklasse IP65.
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Opmerkingen
De kv-waarde geeft de waterstroom door een ventiel in liter per minuut bij een druk van ongeveer 1 bar en een watertemperatuur van 5 tot 30 ºC weer. De QNn-waarde is de maat van het gas in liter per minuut.
