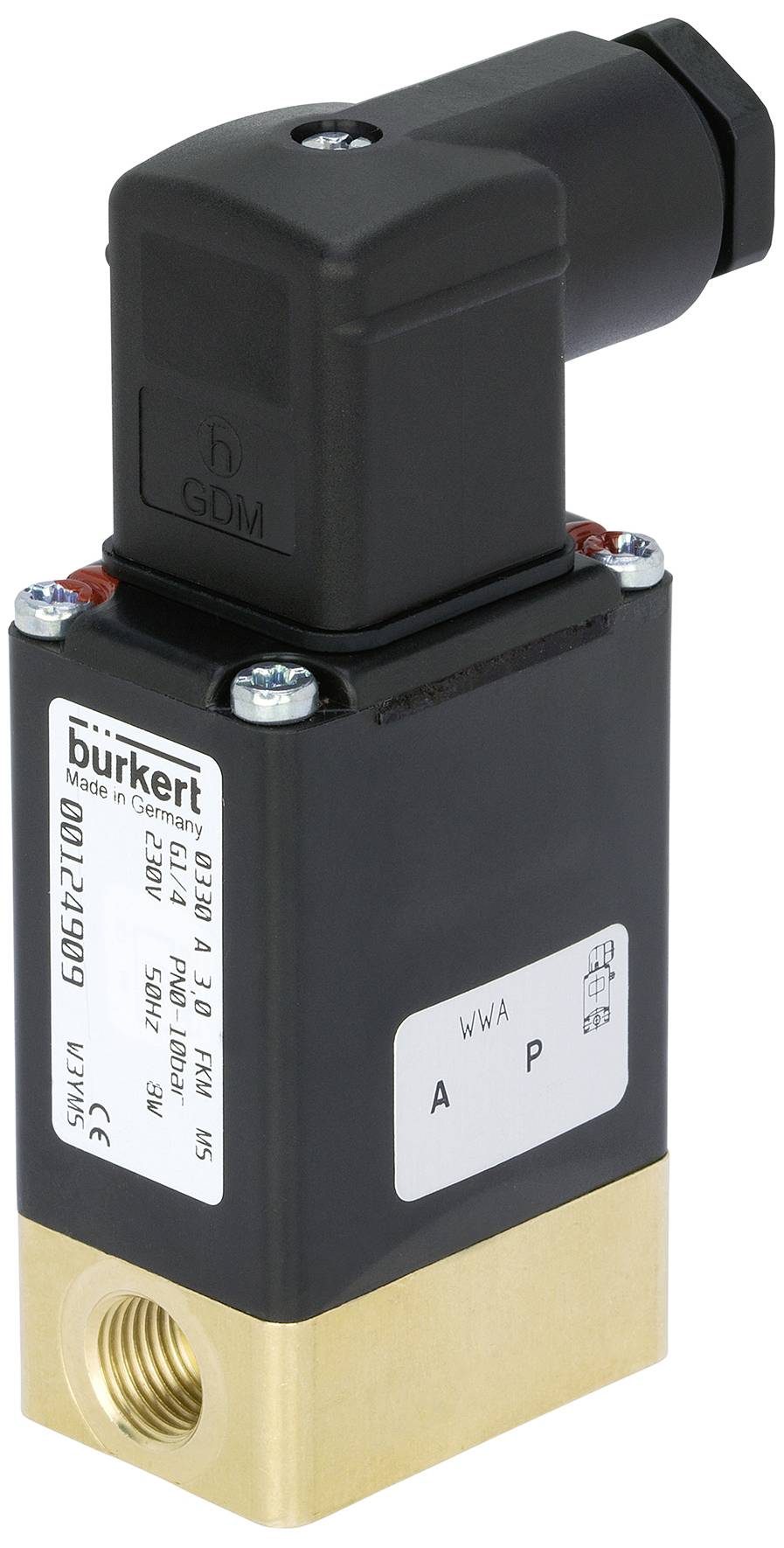

Bürkert Magneetventiel 327514 0330 24 V/DC Nominale breedte 3 mm 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
1 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 198,34 / Stuk)
€ 198,34
excl. btw
& Gratis verzending*
Slechts 1 Stuk(s) beschikbaar
Incl. 14 dagen retourrecht (30 dagen met)
Highlights & Details
3/2-weg magneetventiel, direct werkend
- Direct werkende, met media gescheiden klep tot nominale breedte DN 5
- Onderhoudsvrije vouwtanktechniek
- Trillingsbestendig, vastgeschroefd spoelsysteem
- Servicevriendelijke, robuuste handbediening
- Explosieveilige uitvoeringen
Technische specificaties
- Materiaal: Messing
- Afdichtingsmateriaal FKM
- Nominale breedte: 3 mm
- Leidingaansluiting: NPT 1/4 mof
- Bijzonderheid: Apparaatstekkerdoos type 2509
- Spanning: 24 volt
- Frequentie: Gelijkstroom
- Missing-kenmerken: UL (UL-listed)-goedkeuring
- Mediumtemperatuur (graden C) (max.): 90
- Omgevingstemperatuur (graden C) (max.): 55
- Druk (bar) (max.): 6
- Werking: 3/2-weg; mengklep
- Stroomverbruik: 8 watt
- QNN-WAARDE (L/MIN): 150
- Inschakelduur (%): 100
- Openingtijd (msec) (max.): 20
- Sluittijd (ms) (max.): 20
- KV-WAARDE (M*3/H): 0,14
- Openingstijd (ms) (min.): 10
- Sluittijd (ms) (min.): 10
- Soortnaam
Magneetventiel
- Voedingsspanning
24 V/DC
- Operationele druk (max.)
6 bar
- Materiaal (behuizing)
Messing
- Temperatuurbereik van het medium
90 °C (max)
- Fabrikantnr.
327514
- Afdichtmateriaal
FKM
- Functie
2/2-weg
- Max. medium temperatuur
90 °C
- Medium
Agressieve media
- Nominale breedte
3 mm
- QNn-waarde
150 l/min
- Max. omgevingstemperatuur
55 °C
- KV-waarde
0.14 m³/h
- UKCA
n.v.t.
Documenten en downloads
Datablad
Datablad 3047369 Bürkert Magneetventiel 327514 0330 24 V/DC Nominale breedte 3 mm 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3047369 Bürkert Magneetventiel 327514 0330 24 V/DC Nominale breedte 3 mm 1 stuk(s)
Omschrijving
De klep 0330 is een direct werkende, met media gescheiden klep voor de vouwer. Het is verkrijgbaar in 3/2- en 2/2-weg uitvoering. Als 3/2-weg versie kan deze als verdeler- of mengventiel worden gebruikt. Afhankelijk van de toepassingen zijn er verschillende membraanmaterialen en werkingswijzen beschikbaar. Het behuizingsaanbod bestaat uit messing, roestvrij staal en polypropyleen. De magneetspoelen worden met een chemisch zeer duurzaam epoxide geperst. Omdat het spoelsysteem door een membraan van het medium is gescheiden, is het ventiel bijzonder geschikt voor kritische media zoals agressieve zuren en logen. Voor de ingebruikname en controle is de 0330 voorzien van een handbediening. Om de energiebehoefte te verminderen, kunnen alle spoelen met een elektronische vermogensverlaging of als impulsuitvoering worden geleverd. De schakeltoestand kan via een positieterugmelding als binair- of NAMUR-signaal plaatsvinden.
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Opmerkingen
De kv-waarde geeft de waterstroom door een ventiel in liter per minuut bij een druk van ongeveer 1 bar en een watertemperatuur van 5 tot 30 ºC weer. De QNn-waarde is de maat van het gas in liter per minuut.
