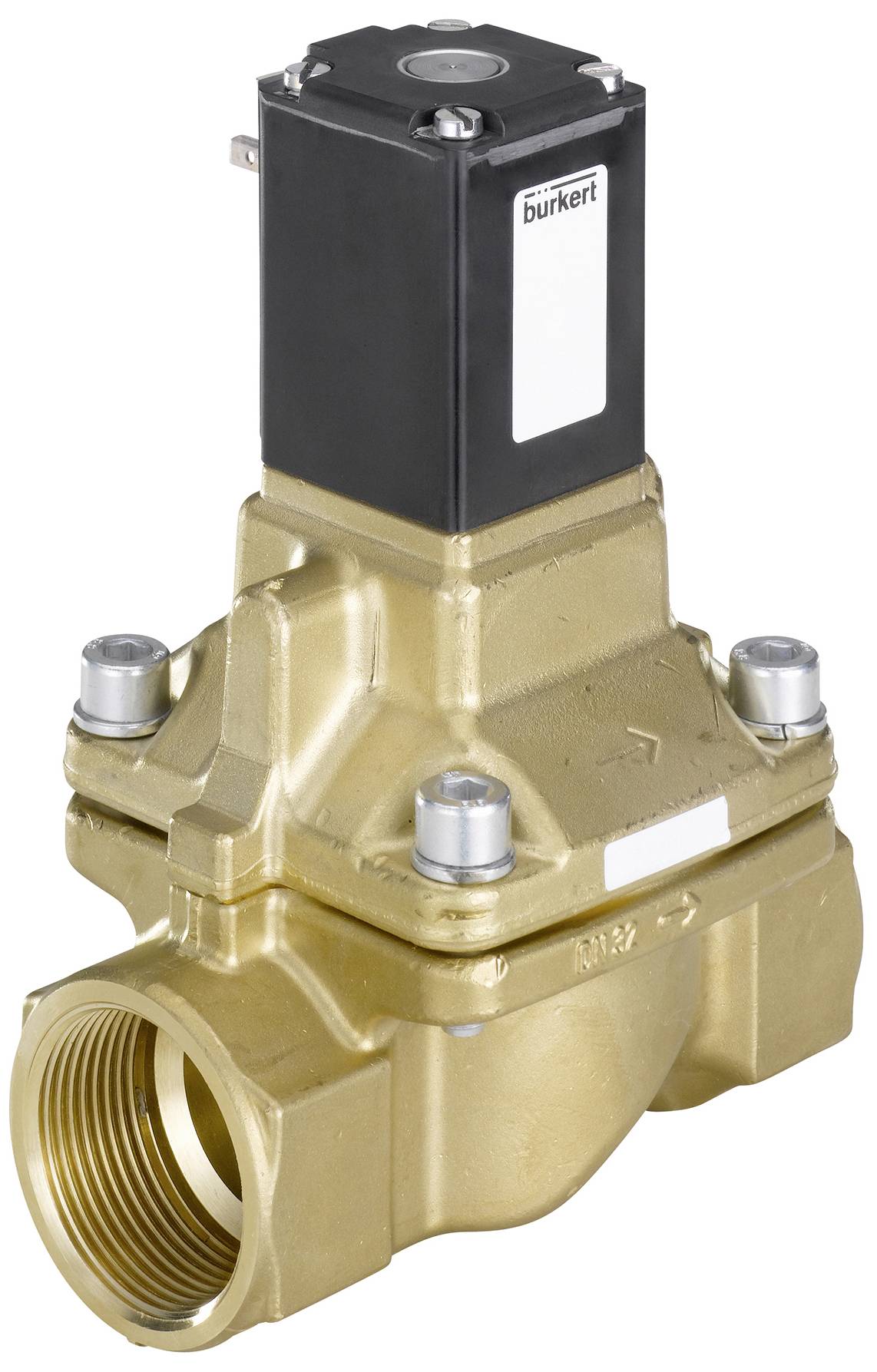

Afbeelding vergelijkbaar

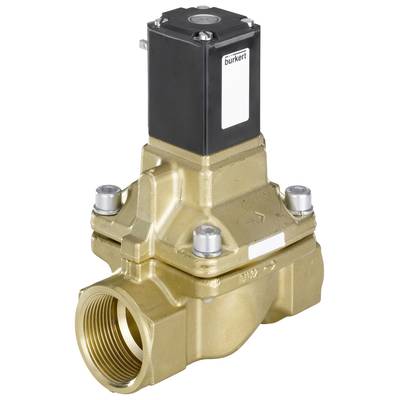

Afbeelding vergelijkbaar
Bürkert Magneetventiel 295611 5404 230 V 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
1 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 252,07 / Stuk)
€ 252,07
excl. btw
& Gratis verzending*
Slechts 1 Stuk(s) beschikbaar
Highlights & Details
2/2-weg magneetventiel; servozuiger
- Servogestuurd zuigerventiel tot nominale breedte DN50
- Explosieveilige uitvoeringen voor cat. 2
- Geschikt voor gas- en stoomtoepassingen tot 180 °C.
- Compressorontlastingsklep
- Energiebesparende dubbele spoeltechnologie in kick and Drop-uitvoering
Technische specificaties
- Afdichtingsmateriaal - voorsturing afdichting materiaal: PTFE (polytetrafluorethyleen)
- Afdichtingsmateriaal - Zitafdichting materiaal categorie: Kunststoffen
- Afdichtingsmateriaal - Zitafdichting materiaal: PTFE (polytetrafluorethyleen)
- Afdichtingsmateriaal - afdichting naar buiten materiaal: FKM (fluorrubber)
- Druk & temperatuur - temperatuur medium min: -10 °C
- Druk & temperatuur - temperatuur medium max.: 100 °C
- Druk & temperatuur - temperatuur omgeving min: -10 °C.
- Druk & temperatuur - temperatuur omgeving max. 55 °C.
- Druk & temperatuur - nominale druk min: 1 bar
- Druk & temperatuur - uitvoering met goede druk: Nee
- Druk & temperatuur - nominale druk max. (vloeistof): 25 bar
- Elektrische aansluiting - apparaatstekkerdoos meegeleverd: Niet meegeleverd
- Elektrische aansluiting - elektrische aansluiting soort: Stekkerbeeld vorm A conform DIN en 175301-803
- Elektrische aansluiting - elektrische aansluiting positie: In doorstroomrichting links
- Elektrische aansluiting - elektrische aansluiting aantal contacten: 2 + aardleiding
- Eigenschappen apparaat - inbouwlengte: 100 mm
- Kenmerken apparaat - Hoofdventiel werkingsprincipe: Stoelventiel
- Apparaateigenschappen - schakeltijd openen max.: 400 ms
- Apparaateigenschappen - schakeltijd sluiten max.: 1.500 ms
- Eigenschappen apparaat - nominale bedrijfstype/inschakelduur: 100%
- Eigenschappen apparaat - Ventielloopbouw: Ventiel compleet
- Eigenschappen van het apparaat - aanstroming: Via de stoel
- Apparaateigenschappen - vacuümuitvoering: Nee
- Apparaateigenschappen - zuurstofuitvoering: Nee
- Eigenschappen van het apparaat - aandrijftype: Hefanker
- Apparaateigenschappen - werking: Servogestuurd
- Eigenschappen apparaat - scheiding van media: Nee
- Eigenschappen apparaat - schakelfunctie: On/off
- Apparaateigenschappen - schakeltijd openen min. 100 ms
- Apparaateigenschappen - schakeltijd sluiten min: 300 ms
- Apparaateigenschappen - uitvoering analyse: Nee
- Kenmerken apparaat - klepinstelling openingstijd: Nee
- Apparaateigenschappen - ventielinstelling sluittijd: Nee
- Kenmerken apparaat - Oliebrander ventiel: Nee
- Eigenschappen apparaat - stoomuitvoering: Nee
- Eigenschappen van het apparaat - kerngeleiding: Glijring
- Eigenschappen apparaat - hoofdventiel met geïntegreerde zeef: Nee
- Nominale breedte (kV-waarde) - QNn-waarde (gas): 7.500 L/min.
- Nominale breedte (kV-waarde) - hoofdventiel nominale breedte 1 (P) (mm): 20 mm
- Nominale breedte (kV-waarde) - kV-waarde (water): 7 m3/h
- Nominale breedte (kV-waarde) - hoofdventiel nominale breedte 1 (inch): 3/4 inch
- Proces-/leidingaansluiting - leidingaansluiting 1 type: Binnendraad
- Proces-/leidingaansluiting - Leidingaansluiting 1 schroefdraadaanduiding: 3/4
- Proces-/leidingaansluiting - Leidingaansluiting 1 schroefdraadtype: G
- Proces-/leidingaansluiting - leidingaansluiting 2 type: Binnendraad
- Proces-/leidingaansluiting - Leidingaansluiting 2 schroefdraadtype: G
- Proces-/leidingaansluiting - leidingaansluiting 2 schroefdraadaanduiding: 3/4
- Beschermingsklasse - beschermingsklasse IP (max. bij een geschikte aansluiting): IP65
- Spanning - accuspanning: Nee
- Spanning - spanning min / nominale spanning: 230 V.
- Spanning - spanning max. / nominale spanning: 230 V.
- Spanning - wisselspanning: Ja
- Spanning - gelijkspanning: Nee
- Spanning - spanningstolerantie positief: 10%
- Spanning - spanningstolerantie negatief: 10%
- Spoel (kern) - spoelgrootte: 32 mm
- Spoel (kern) - spoel-schakeling overspanningsbeveiliging: Zonder
- Spoel (kern) - spoel-schakeling gelijkrichter: Nee
- Spoel (kern) - spoel schakeling vrijloopdiode: Nee
- Spoel (kern) - kick and drop spoel: Energiebesparende technologie mogelijk
- Spoel (kern) - geluidsarme uitvoering: Nee
- Spoel (kern) - spoel type: Overgestoken
- Spoel (kern) - spoel materiaal (verpakking): PA (polyamide)
- Spoel (kern) - thermische isolatieklasse van de aandrijving: B
- Spoel (kern) - inschakelvermogen AC: 32 V.
- A
- Spoel (kern) - Mediumcontact deel kern kern materiaal: Roestvrij staal
- Spoel (kern) - met medium contact onderdeel plug materiaal: Roestvrij staal
- Spoel (kern) - nominaal vermogen DC: 8 W.
- Spoel (kern) - gereduceerd vermogen DC: 8 W.
- Spoel (kern) - nominaal vermogen AC: 18 V.
- A
- Spoel (kern) - glijring materiaal: PTFE (polytetrafluorethyleen)
- Materialen - hoofdventiel materiaal met contact met het medium: Messing
- Materiaal - klepzitting materiaal: Messing
- Werkingswijze - Fluidische leidingaansluiting aantal: 2
- Werking - ventielfunctie aantal schakelstanden: 2
- Werking - ventielfunctie: A - in rustpositie gesloten - drukaansluiting 1 (P/NC)A - in rustpositie gesloten - drukaansluiting 1 (P/NC)
- Werking - handbediening: Nee
- Goedkeuringen - nominaal vermogen: 8 W.
- Spanning frequentie: 50 Hz
- Soortnaam
Magneetventiel
- Voedingsspanning
230 V
- Operationele druk (max.)
1 bar
- Temperatuurbereik van het medium
-10 tot 100 °C
- Fabrikantnr.
295611
- Max. medium temperatuur
100 °C
- Min. medium temperatuur
-10 °C
IP65
- Max. omgevingstemperatuur
55 °C
- Min. omgevingstemperatuur
-10 °C
Documenten en downloads
Datablad
Datablad 3047339 Bürkert Magneetventiel 295611 5404 230 V 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3047339 Bürkert Magneetventiel 295611 5404 230 V 1 stuk(s)
Omschrijving
De klep 5404 is een servogestuurde zuigerklep en is als NC- en NO-uitvoering verkrijgbaar. Voor de schakelfunctie van de klep is een minimale verschildruk nodig. De magneetspoelen worden met hoogwaardige epoxyhars geperst. Om het elektrische stroomverbruik tijdens het gebruik te verminderen, zijn spoelen met geïntegreerde „Kick and Drop” (KD) elektronica in dubbele spoeltechnologie verkrijgbaar. In combinatie met een stekker conform DIN en 175301-803 vorm A voldoen de ventielen aan beschermingsklasse IP65. De apparaatstekkerdoos wordt niet meegeleverd en moet apart worden besteld.
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Opmerkingen
De kv-waarde geeft de waterstroom door een ventiel in liter per minuut bij een druk van ongeveer 1 bar en een watertemperatuur van 5 tot 30 ºC weer. De QNn-waarde is de maat van het gas in liter per minuut.
