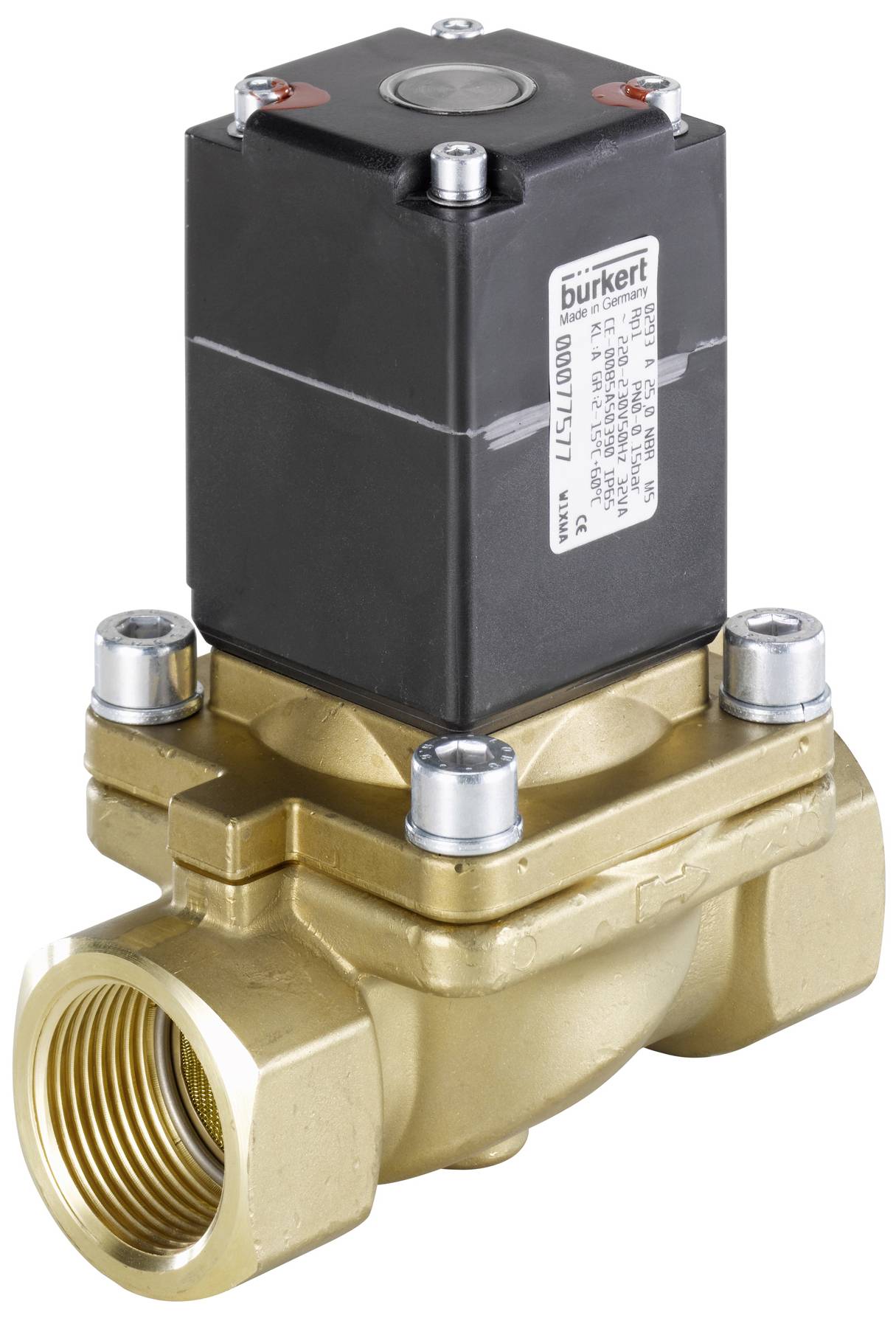

Bürkert Magneetventiel 279479 0293 230 V 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
1 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 362,81 / Stuk)
€ 362,81
excl. btw
& Gratis verzending*
Slechts 1 Stuk(s) beschikbaar
Incl. 14 dagen retourrecht (30 dagen met)
Highlights & Details
2/2-weg magneetventiel; direct werkend
- Gasventiel met DVGW-goedkeuring conform en 161, klasse B
- Compacte vorm
- Max. DN25 en 150 mbar
- Behuizing in messing
- Vuilzeef in de inlaat
Technische specificaties
- Afdichtingsmateriaal - Zitafdichting materiaal categorie: Elastomeren
- Afdichtingsmateriaal - Zitafdichting materiaal: NBR (nitrilrubber)
- Afdichtingsmateriaal - afdichting naar buiten materiaal: NBR (nitrilrubber)
- Druk & temperatuur - temperatuur medium min: -15 °C
- Druk & temperatuur - temperatuur medium max.: 60 °C
- Druk & temperatuur - temperatuur omgeving min: -15 °C.
- Druk & temperatuur - temperatuur omgeving max.: 60 °C.
- Druk & temperatuur - nominale druk min: 0 bar
- Druk & temperatuur - uitvoering met goede druk: Nee
- Druk & temperatuur - nominale druk max. (vloeistof): 0,15 bar
- Druk & temperatuur - nominale druk max. (gas): 0,15 bar
- Elektrische aansluiting - apparaatstekkerdoos meegeleverd: Meegeleverd
- Elektrische aansluiting - apparaatstekkerdoos type. Nr. - Type: 00008376 - 2508
- Elektrische aansluiting - elektrische aansluiting soort: Stekkerbeeld vorm A conform DIN en 175301-803
- Elektrische aansluiting - elektrische aansluiting positie: In doorstroomrichting links
- Elektrische aansluiting - elektrische aansluiting aantal contacten: 2 + aardleiding
- Eigenschappen apparaat - inbouwlengte: 100 mm
- Kenmerken apparaat - Hoofdventiel werkingsprincipe: Stoelventiel
- Apparaateigenschappen - schakeltijd openen max.: 150 ms
- Apparaateigenschappen - schakeltijd sluiten max.: 250 ms
- Eigenschappen apparaat - nominale bedrijfstype/inschakelduur: 100%
- Eigenschappen apparaat - Ventielloopbouw: Ventiel compleet
- Eigenschappen van het apparaat - aanstroming: Via de stoel
- Apparaateigenschappen - vacuümuitvoering: Nee
- Eigenschappen van het apparaat - aandrijftype: Hefanker
- Apparaateigenschappen - werking: Direct werkend
- Eigenschappen apparaat - scheiding van media: Nee
- Eigenschappen apparaat - schakelfunctie: On/off
- Apparaateigenschappen - schakeltijd openen min. 120 ms
- Apparaateigenschappen - schakeltijd sluiten min: 130 ms
- Apparaateigenschappen - uitvoering analyse: Nee
- Kenmerken apparaat - klepinstelling openingstijd: Nee
- Apparaateigenschappen - ventielinstelling sluittijd: Nee
- Kenmerken apparaat - Oliebrander ventiel: Nee
- Eigenschappen apparaat - stoomuitvoering: Nee
- Eigenschappen apparaat - hoofdventiel met geïntegreerde zeef: Ja
- Nominale breedte (kV-waarde) - QNn-waarde (gas): 5.400 L/min.
- Nominale breedte (kV-waarde) - hoofdventiel nominale breedte 1 (P) (mm): 20 mm
- Nominale breedte (kV-waarde) - kV-waarde (water): 5 m3/h
- Nominale breedte (kV-waarde) - hoofdventiel nominale breedte 1 (inch): 3/4 inch
- Proces-/leidingaansluiting - leidingaansluiting 1 type: Binnendraad
- Proces-/leidingaansluiting - Leidingaansluiting 1 schroefdraadaanduiding: 3/4
- Proces-/leidingaansluiting - Leidingaansluiting 1 schroefdraadtype: G
- Proces-/leidingaansluiting - leidingaansluiting 2 type: Binnendraad
- Proces-/leidingaansluiting - Leidingaansluiting 2 schroefdraadtype: G
- Proces-/leidingaansluiting - leidingaansluiting 2 schroefdraadaanduiding: 3/4
- Beschermingsklasse - beschermingsklasse IP (max. bij een geschikte aansluiting): IP65
- Spanning - accuspanning: Ja
- Spanning - spanning min / nominale spanning: 230 V.
- Spanning - spanning max. / nominale spanning: 230 V.
- Spanning - wisselspanning: Ja
- Spanning - gelijkspanning: Ja
- Spanning - spanningstolerantie positief: 10%
- Spanning - spanningstolerantie negatief: 10%
- Spoel (kern) - spoelgrootte: 49 mm
- Spoel (kern) - spoel-schakeling overspanningsbeveiliging: Onderdrukkingsdiode
- Spoel (kern) - spoel-schakeling gelijkrichter: Ja
- Spoel (kern) - spoel-schakeling poolbeveiliging: Ja
- Spoel (kern) - spoel schakeling vrijloopdiode: Ja
- Spoel (kern) - geluidsarme uitvoering: Ja
- Spoel (kern) - spoel type: Vastgeschroefd
- Spoel (kern) - spoel materiaal (omhulsel): EP (epoxyhars)
- Spoel (kern) - thermische isolatieklasse van de aandrijving: H
- Spoel (kern) - inschakelvermogen AC: 100 V.
- A
- Spoel (kern) - Mediumcontact deel kern kern materiaal: Roestvrij staal
- Spoel (kern) - met medium contact onderdeel plug materiaal: Roestvrij staal
- Spoel (kern) - nominaal vermogen DC: 100 W.
- Spoel (kern) - gereduceerd vermogen DC: 9 W.
- Spoel (kern) - nominaal vermogen AC: 9 V.
- A
- Spoel (kern) - glijring materiaal: PTFE (polytetrafluorethyleen)
- Spoel (kern) - dempingsschijf materiaal: NBR (nitrilrubber)
- Materialen - hoofdventiel materiaal met contact met het medium: Messing
- Werkingswijze - Fluidische leidingaansluiting aantal: 2
- Werking - ventielfunctie aantal schakelstanden: 2
- Werking - ventielfunctie: A - in rustpositie gesloten - drukaansluiting 1 (P/NC)A - in rustpositie gesloten - drukaansluiting 1 (P/NC)
- Werking - handbediening: Nee
- Goedkeuringen - nominaal vermogen: 100 W.
- Type goedkeuring: DVGW
- Soort vergunning: GGM
- Spanning frequentie: 50/60 Hz
- Soortnaam
Magneetventiel
- Voedingsspanning
230 V
- Operationele druk (max.)
0 bar
- Temperatuurbereik van het medium
-15 tot 60 °C
- Fabrikantnr.
279479
- Max. medium temperatuur
60 °C
- Min. medium temperatuur
-15 °C
IP65
- Max. omgevingstemperatuur
60 °C
- Min. omgevingstemperatuur
-15 °C
- UKCA
n.v.t.
Documenten en downloads
Datablad
Datablad 3047377 Bürkert Magneetventiel 279479 0293 230 V 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3047377 Bürkert Magneetventiel 279479 0293 230 V 1 stuk(s)
Omschrijving
Type 293 schakelt zonder drukverschil uit nul bar. Het ventiel is bij voorkeur geschikt voor het schakelen van brandbare gassen met lage druk. Het direct werkende magneetventiel voor de doorgang wordt in werking A geleverd. Het is stroomloos gesloten. Bij het schakelen wordt de magneetkern tegen een veer aangetrokken en opent het ventiel. In de inlaat is een zeef ingebouwd. Bij nominale breedte 25 moet een voor onderhoudswerkzaamheden toegankelijke spatlap <= 500 μm, bijvoorbeeld ons type TFU001, voor de klep worden ingebouwd.
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Opmerkingen
De kv-waarde geeft de waterstroom door een ventiel in liter per minuut bij een druk van ongeveer 1 bar en een watertemperatuur van 5 tot 30 ºC weer. De QNn-waarde is de maat van het gas in liter per minuut.
