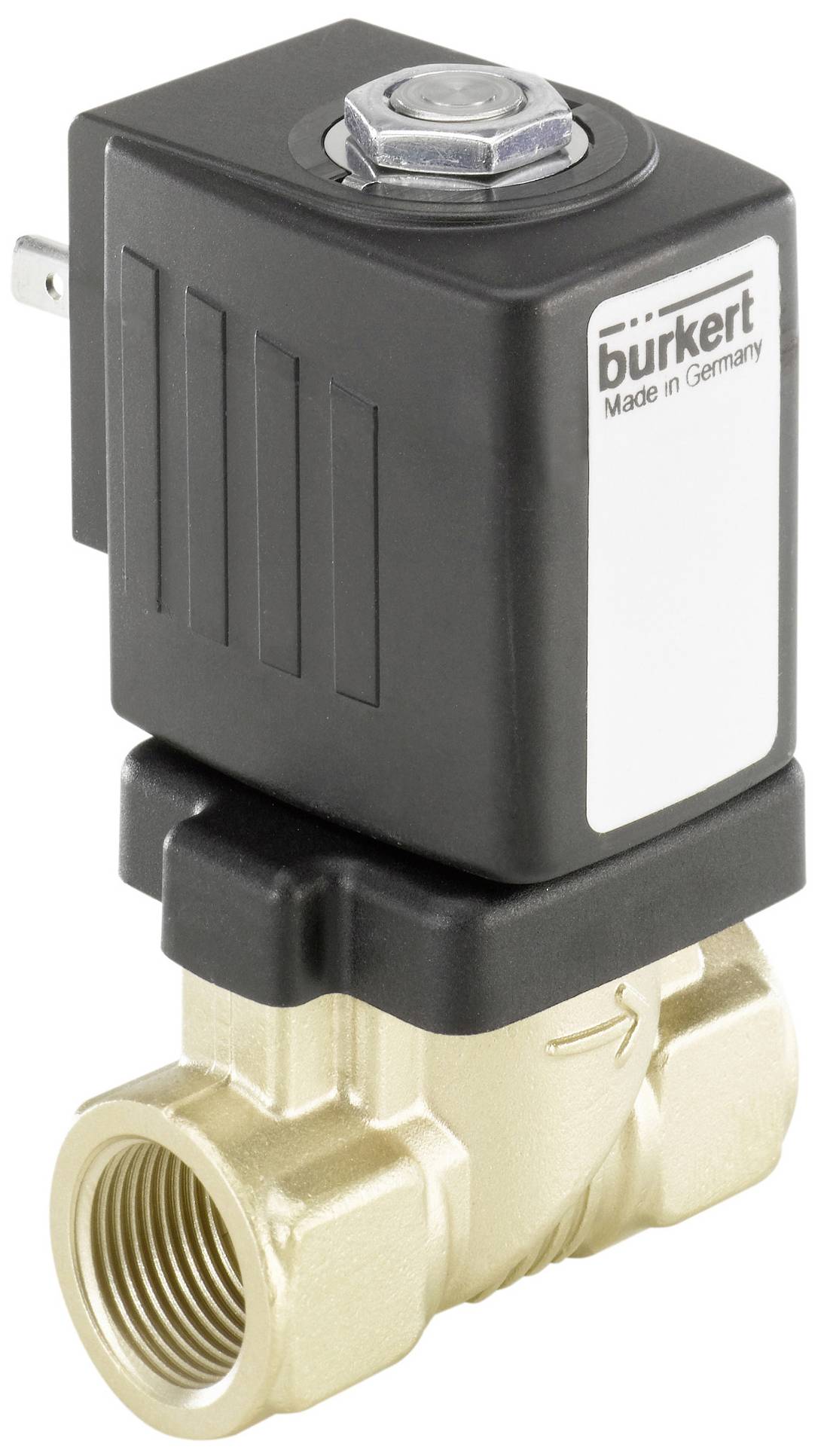

Bürkert Magneetventiel 231578 6213 12 V 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
1 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 119,83 / Stuk)
€ 119,83
excl. btw
& Gratis verzending*
Slechts 1 Stuk(s) beschikbaar
Incl. 14 dagen retourrecht (30 dagen met)
Highlights & Details
2/2-weg magneetventiel, geforceerd aangestuurd
- Servogestuurd membraanventiel tot nominale breedte DN40
- Veergekoppeld membraan opent zonder verschildruk
- Sluitdempt en geluidsarm
- Hoge doorstroming bij compact model
- Energiebesparende dubbele spoeltechnologie in kick and Drop-uitvoering
Technische specificaties
- Afdichtingsmateriaal - voorsturing afdichting materiaal: NBR (nitrilrubber)
- Afdichtingsmateriaal - Zitafdichting materiaal categorie: Elastomeren
- Afdichtingsmateriaal - Zitafdichting materiaal: NBR (nitrilrubber)
- Afdichtingsmateriaal - afdichting naar buiten materiaal: NBR (nitrilrubber)
- Druk & temperatuur - nominale druk (DIN en 1333): PN 10
- Druk & temperatuur - temperatuur medium min: -10 °C
- Druk & temperatuur - temperatuur medium max.: 80 °C
- Druk & temperatuur - temperatuur omgeving min: -10 °C.
- Druk & temperatuur - temperatuur omgeving max. 55 °C.
- Druk & temperatuur - nominale druk min: 0 bar
- Druk & temperatuur - uitvoering met goede druk: Nee
- Druk & temperatuur - nominale druk max. (vloeistof): 10 bar
- Elektrische aansluiting - apparaatstekkerdoos meegeleverd: Niet meegeleverd
- Elektrische aansluiting - elektrische aansluiting soort: Stekkerbeeld vorm A conform DIN en 175301-803
- Elektrische aansluiting - elektrische aansluiting positie: In doorstroomrichting links
- Elektrische aansluiting - elektrische aansluiting aantal contacten: 2 + aardleiding
- Eigenschappen apparaat - inbouwlengte: 58 mm
- Kenmerken apparaat - Hoofdventiel werkingsprincipe: Membraanklep
- Apparaateigenschappen - schakeltijd openen max.: 100 ms
- Apparaateigenschappen - schakeltijd sluiten max.: 400 ms
- Eigenschappen apparaat - nominale bedrijfstype/inschakelduur: 100%
- Eigenschappen apparaat - Ventielloopbouw: Ventiel compleet
- Eigenschappen van het apparaat - aanstroming: Via de stoel
- Apparaateigenschappen - vacuümuitvoering: Nee
- Eigenschappen van het apparaat - aandrijftype: Hefanker
- Apparaateigenschappen - werking: Servogestuurd
- Eigenschappen apparaat - scheiding van media: Nee
- Eigenschappen apparaat - schakelfunctie: On/off
- Apparaateigenschappen - schakeltijd openen min. 50 ms
- Apparaateigenschappen - schakeltijd sluiten min: 200 ms
- Apparaateigenschappen - uitvoering analyse: Nee
- Kenmerken apparaat - klepinstelling openingstijd: Nee
- Apparaateigenschappen - ventielinstelling sluittijd: Nee
- Kenmerken apparaat - Oliebrander ventiel: Nee
- Eigenschappen apparaat - stoomuitvoering: Nee
- Eigenschappen van het apparaat - kerngeleiding: Glijring
- Eigenschappen apparaat - hoofdventiel met geïntegreerde zeef: Nee
- Eigenschappen apparaat - generatie: EV
- Eigenschappen apparaat - voorsturing centraal vastgeschroefd: Ja
- Nominale breedte (kV-waarde) - voorsturing nominale breedte (mm): 1,1 mm
- Nominale breedte (kV-waarde) - hoofdventiel nominale breedte 1 (P) (mm): 13 mm
- Nominale breedte (kV-waarde) - kV-waarde (water): 3,6 m3/h
- Nominale breedte (kV-waarde) - hoofdventiel nominale breedte 1 (inch): 1/2 inch
- Proces-/leidingaansluiting - leidingaansluiting 1 type: Binnendraad
- Proces-/leidingaansluiting - leidingaansluiting 1 schroefdraadaanduiding: 1/2
- Proces-/leidingaansluiting - Leidingaansluiting 1 schroefdraadtype: G
- Proces-/leidingaansluiting - leidingaansluiting 2 type: Binnendraad
- Proces-/leidingaansluiting - Leidingaansluiting 2 schroefdraadtype: G
- Proces-/leidingaansluiting - leidingaansluiting 2 schroefdraadaanduiding: 1/2
- Beschermingsklasse - beschermingsklasse IP (max. bij een geschikte aansluiting): IP65
- Spanning - accuspanning: Ja
- Spanning - spanning min / nominale spanning: 12 V.
- Spanning - spanning max. / nominale spanning: 12 V.
- Spanning - wisselspanning: Nee
- Spanning - gelijkspanning: Ja
- Spanning - spanningstolerantie positief: 10%
- Spanning - spanningstolerantie negatief: 10%
- Spoel (kern) - spoelgrootte: 40 mm
- Spoel (kern) - spoel-schakeling overspanningsbeveiliging: Zonder
- Spoel (kern) - spoel-schakeling gelijkrichter: Nee
- Spoel (kern) - spoel-schakeling poolbeveiliging: Nee
- Spoel (kern) - spoel schakeling vrijloopdiode: Nee
- Spoel (kern) - geluidsarme uitvoering: Nee
- Spoel (kern) - spoel type: Overgestoken
- Spoel (kern) - spoel materiaal (verpakking): PA (polyamide)
- Spoel (kern) - thermische isolatieklasse van de aandrijving: B
- Spoel (kern) - Mediumcontact deel kern kern materiaal: Roestvrij staal
- Spoel (kern) - met medium contact onderdeel plug materiaal: Roestvrij staal
- Spoel (kern) - nominaal vermogen DC: 10 W.
- Spoel (kern) - gereduceerd vermogen DC: 10 W.
- Materialen - hoofdventiel materiaal met contact met het medium: Messing
- Materialen - voorsturing materiaal met mediumcontact: PA (polyamide)
- Materiaal - klepzitting materiaal: Messing
- Materiaal - ventielbehuizing deksel materiaal: Roestvrij staal
- Werkingswijze - Fluidische leidingaansluiting aantal: 2
- Werking - ventielfunctie aantal schakelstanden: 2
- Werking - ventielfunctie: A - in rustpositie gesloten - drukaansluiting 1 (P/NC)A - in rustpositie gesloten - drukaansluiting 1 (P/NC)
- Werking - handbediening: Nee
- Goedkeuringen - nominaal vermogen: 10 W.
- Soortnaam
Magneetventiel
- Voedingsspanning
12 V
- Operationele druk (max.)
0 bar
- Temperatuurbereik van het medium
-10 tot 80 °C
- Fabrikantnr.
231578
- Max. medium temperatuur
80 °C
- Min. medium temperatuur
-10 °C
IP65
- Max. omgevingstemperatuur
55 °C
- Min. omgevingstemperatuur
-10 °C
Documenten en downloads
Datablad
Datablad 3046807 Bürkert Magneetventiel 231578 6213 12 V 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3046807 Bürkert Magneetventiel 231578 6213 12 V 1 stuk(s)
Omschrijving
De klep 6213 EV is een servogestuurd membraanventiel van de S.EV-serie. De veerkoppeling van het membraan ondersteunt het openingsproces van de klep. In de standaarduitvoering is het ventiel geschikt voor gebruik in vloeistoffen. Voor het volledig openen is een minimale verschildruk nodig. Voor gas- en vacuümtoepassingen is een afzonderlijke uitvoering (HP00) verkrijgbaar, die het ventiel zonder verschildruk opent. Afhankelijk van de toepassingen zijn er verschillende membraanmaterialen beschikbaar. Het behuizingsaanbod omvat messing, roestvrij staal en gietijzer. Voor andere markten is een onttinkingsbestendig messing beschikbaar. Voor het verminderen van het elektrische stroomverbruik tijdens het gebruik zijn spoelen met geïntegreerde kick and Drop Elektronik in dubbele spoeltechnologie verkrijgbaar.
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Opmerkingen
De kv-waarde geeft de waterstroom door een ventiel in liter per minuut bij een druk van ongeveer 1 bar en een watertemperatuur van 5 tot 30 ºC weer. De QNn-waarde is de maat van het gas in liter per minuut.
