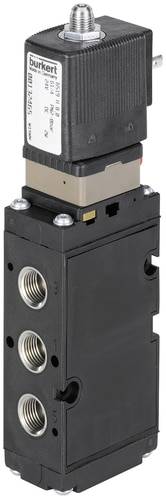

Bürkert Magneetventiel 231399 6519 24 V G 1/4 Nominale breedte 9 mm Servogestuurd 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
1 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 619,01 / Stuk)
€ 619,01
excl. btw
& Gratis verzending*
Slechts 1 Stuk(s) beschikbaar
Incl. 14 dagen retourrecht (30 dagen met)
Highlights & Details
5/3-weg pneumatisch ventiel 32 mm
- Grote doorstroming; laag elektrisch stroomverbruik; enkele of blokmontage; standaard, ex mb, ex ia-uitvoeringen; G 1/4" mof of NAMUR-flens
Technische specificaties
- Hoofdventiel werkingsprincipe: Schuifventiel
- Fluidische leidingaansluiting aantal: 5
- Ventielfunctie aantal schakelstanden: 3
- Gelijkspanning: Ja
- Accuspanning: Ja
- Spoelgrootte: 32 mm
- Schakeltijd openen: Max. 20 ms
- Schakeltijd sluiten: Max. 40 ms
- Ventielfunctie handbedieningsmateriaal: Roestvrij staal
- Ventielfunctie handmatige vergrendeling: Ja
- Ventielfunctie handbediening schroefsleuf: Ja
- Ventielbediening type: Elektrisch
- Elektrisch stroomverbruik max. 2 W
- Soortnaam
Magneetventiel
- Voedingsspanning
24 V
- Operationele druk (max.)
10 bar
- Materiaal (behuizing)
Aluminium
- Aansluiting
G 1/4
- Temperatuurbereik van het medium
-30 tot +80 °C
- Fabrikantnr.
231399
- Werkingsdruk (min.)
3 bar
- Bediening
Handmatige bediening;draaibediening
- Afdichtmateriaal
FKM
NBR
- Gewicht
1.06 kg
- Max. medium temperatuur
+80 °C
- Min. medium temperatuur
-30 °C
- Nominale breedte
9 mm
- Bijzonderheden
P-aansluiting G 1/4
- Breedte
9 mm
- QNn-waarde
1.5 l/min
IP65
- Max. omgevingstemperatuur
+80 °C
- Min. omgevingstemperatuur
-40 °C
- Wijze van werking
Servogestuurd
Documenten en downloads
Datablad
Datablad 2350624 Bürkert Magneetventiel 231399 6519 24 V G 1/4 Nominale breedte 9 mm Servogestuurd 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2350624 Bürkert Magneetventiel 231399 6519 24 V G 1/4 Nominale breedte 9 mm Servogestuurd 1 stuk(s)
Omschrijving
Type 6518 is een voorgestuurd 3/2-weg ventiel en type 6519 is een 5/2- of 5/3-weg ventiel. Ze vormen samen een serie. De ventielen kunnen afzonderlijk of op blokken worden gebruikt. Ze werken zonder voortdurend luchtverbruik en dienen voor de aansturing van dubbele of enkelwerkende aandrijvingen. Als voorsturing dient een magneetventiel van het type 6014. Het gebruik van hoogwaardige materialen maakt het gebruik van de ventielen ook onder lucht- en chemische atmosfeer mogelijk. De serie bevat apparaten met ex-goedkeuring en NAMUR-flensbeeld. Met de klep werkingswijzen C, D en H monostabiel kan conform IEC 61508 het veiligheidsniveau SIL2, afhankelijk van de architectuur van de veiligheidsinrichting, worden bereikt.
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Opmerkingen
De kv-waarde geeft de waterstroom door een ventiel in liter per minuut bij een druk van ongeveer 1 bar en een watertemperatuur van 5 tot 30 ºC weer. De QNn-waarde is de maat van het gas in liter per minuut.
