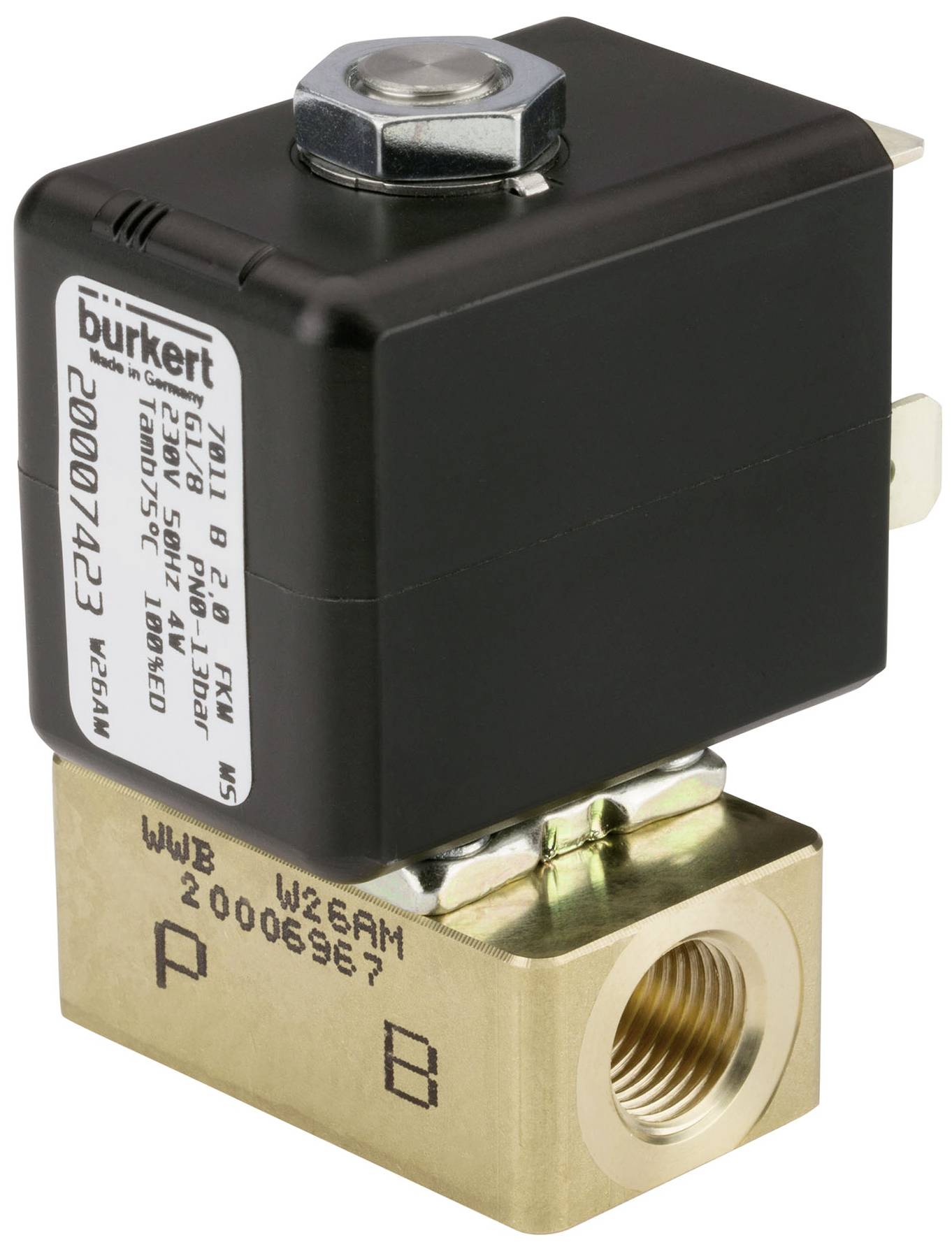

Bürkert Magneetventiel 20074708 7011 24 V 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
1 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 46,27 / Stuk)
€ 46,27
excl. btw
& Slechts 1 Stuk(s) beschikbaar
Gratis verzending met
Incl. 14 dagen retourrecht (30 dagen met)
Highlights & Details
2/2-weg magneetventiel 2007 4708
- Direct werkende en compacte kleine klep tot nominale breedte DN 2,4
- Overgestoken spoelsysteem
- Eenvoudige en snelle flens- of aansluitplaatmontage
- Snelkoppeling (push-in fitting) voor slangsteekverbinder
- Explosieveilige uitvoeringen
Technische specificaties
- Afdichtingsmateriaal - Zitafdichting materiaal categorie: Elastomeren
- Afdichtingsmateriaal - Zitafdichting materiaal: FKM (fluorrubber)
- Afdichtingsmateriaal - afdichting naar buiten materiaal: FKM (fluorrubber)
- Druk & temperatuur - temperatuur medium min: -10 °C
- Druk & temperatuur - temperatuur medium max.: 100 °C
- Druk & temperatuur - temperatuur omgeving min: -10 °C.
- Druk & temperatuur - temperatuur omgeving max. 75 °C
- Druk & temperatuur - nominale druk min: 0 bar
- Druk & temperatuur - uitvoering met goede druk: Nee
- Druk & temperatuur - nominale druk max. (vloeistof): 5,5 bar
- Elektrische aansluiting - apparaatstekkerdoos meegeleverd: Niet meegeleverd
- Elektrische aansluiting - elektrische aansluiting soort: Stekkerbeeld vorm C conform DIN en 175301-803
- Elektrische aansluiting - elektrische aansluiting positie: In doorstroomrichting links
- Elektrische aansluiting - elektrische aansluiting aantal contacten: 2 + aardleiding
- Kenmerken apparaat - Hoofdventiel werkingsprincipe: Zuiger
- Apparaateigenschappen - schakeltijd openen max.: 15 ms
- Apparaateigenschappen - schakeltijd sluiten max.: 17 ms
- Eigenschappen apparaat - nominale bedrijfstype/inschakelduur: 100%
- Eigenschappen apparaat - Ventielloopbouw: Ventiel compleet
- Eigenschappen van het apparaat - aanstroming: Via de stoel
- Apparaateigenschappen - vacuümuitvoering: Nee
- Eigenschappen van het apparaat - aandrijftype: Hefanker
- Apparaateigenschappen - werking: Direct werkend
- Eigenschappen apparaat - scheiding van media: Nee
- Eigenschappen apparaat - schakelfunctie: On/off
- Apparaateigenschappen - schakeltijd openen min. 8 ms
- Apparaateigenschappen - schakeltijd sluiten min: 10 ms
- Apparaateigenschappen - uitvoering analyse: Nee
- Kenmerken apparaat - klepinstelling openingstijd: Nee
- Apparaateigenschappen - ventielinstelling sluittijd: Nee
- Kenmerken apparaat - Oliebrander ventiel: Nee
- Eigenschappen apparaat - stoomuitvoering: Nee
- Eigenschappen apparaat - hoofdventiel met geïntegreerde zeef: Nee
- Nominale breedte (kV-waarde) - hoofdventiel nominale breedte 1 (P) (mm): 1,6 mm
- Nominale breedte (kV-waarde) - kV-waarde (water): 0,06 m3/h
- Nominale breedte (kV-waarde) - hoofdventiel nominale breedte 1 (inch): 1/16 inch
- Proces-/leidingaansluiting - leidingaansluiting 1 type: Binnendraad
- Proces-/leidingaansluiting - Leidingaansluiting 1 schroefdraadaanduiding: 5
- Proces-/leidingaansluiting - Leidingaansluiting 1 schroefdraadtype: M
- Proces-/leidingaansluiting - leidingaansluiting 2 type: Binnendraad
- Proces-/leidingaansluiting - Leidingaansluiting 2 schroefdraadtype: M
- Proces-/leidingaansluiting - leidingaansluiting 2 schroefdraadaanduiding: 5
- Beschermingsklasse - beschermingsklasse IP (max. bij een geschikte aansluiting): IP65
- Spanning - accuspanning: Nee
- Spanning - spanning min / nominale spanning: 24 V.
- Spanning - spanning max. / nominale spanning: 24 V.
- Spanning - wisselspanning: Nee
- Spanning - gelijkspanning: Ja
- Spanning - spanningstolerantie positief: 10%
- Spanning - spanningstolerantie negatief: 10%
- Spoel (kern) - spoelgrootte: 20 mm
- Spoel (kern) - spoel-schakeling overspanningsbeveiliging: Zonder
- Spoel (kern) - spoel-schakeling gelijkrichter: Nee
- Spoel (kern) - spoel schakeling vrijloopdiode: Nee
- Spoel (kern) - geluidsarme uitvoering: Nee
- Spoel (kern) - spoel type: Overgestoken
- Spoel (kern) - spoel materiaal (omhulsel): EP (epoxyhars)
- Spoel (kern) - thermische isolatieklasse van de aandrijving: H
- Spoel (kern) - nominaal vermogen DC: 5 W.
- Spoel (kern) - gereduceerd vermogen DC: 5 W.
- Materialen - hoofdventiel materiaal met contact met het medium: Messing
- Werkingswijze - Fluidische leidingaansluiting aantal: 2
- Werking - ventielfunctie aantal schakelstanden: 2
- Werking - ventielfunctie: A - in rustpositie gesloten - drukaansluiting 1 (P/NC)A - in rustpositie gesloten - drukaansluiting 1 (P/NC)
- Werking - handbediening: Nee
- Goedkeuringen - nominaal vermogen: 5 W.
- Soortnaam
Magneetventiel
- Voedingsspanning
24 V
- Operationele druk (max.)
0 bar
- Temperatuurbereik van het medium
-10 tot 100 °C
- Fabrikantnr.
20074708
- Max. medium temperatuur
100 °C
- Min. medium temperatuur
-10 °C
IP65
- Max. omgevingstemperatuur
75 °C
- Min. omgevingstemperatuur
-10 °C
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3048139 Bürkert Magneetventiel 20074708 7011 24 V 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3048139 Bürkert Magneetventiel 20074708 7011 24 V 1 stuk(s)
Omschrijving
De klep 7011 is een direct werkende klep voor de hefanker. Ter verhoging van de druk- en lekkageveiligheid zijn pluggen en kerngeleidingsbuizen met elkaar gelast. Afhankelijk van de toepassing zijn verschillende behuizing- en afdichtmateriaalcombinaties beschikbaar. Een borstelspecifieke flensuitvoering (SPB) maakt de ruimtebesparende koppeling van kleppen op een multiaansluitplaat mogelijk. Het programma wordt aangevuld met uitvoeringen conform DVGW en 161 en explosieveilige uitvoeringen. Voor een flexibele slangaansluittechniek kunnen push-in-koppelingen worden gekozen. In combinatie met een stekker conform industriestandaard vorm B of DIN en 175301-803 C voldoen de ventielen aan beschermingsklasse IP65.
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Opmerkingen
De kv-waarde geeft de waterstroom door een ventiel in liter per minuut bij een druk van ongeveer 1 bar en een watertemperatuur van 5 tot 30 ºC weer. De QNn-waarde is de maat van het gas in liter per minuut.
