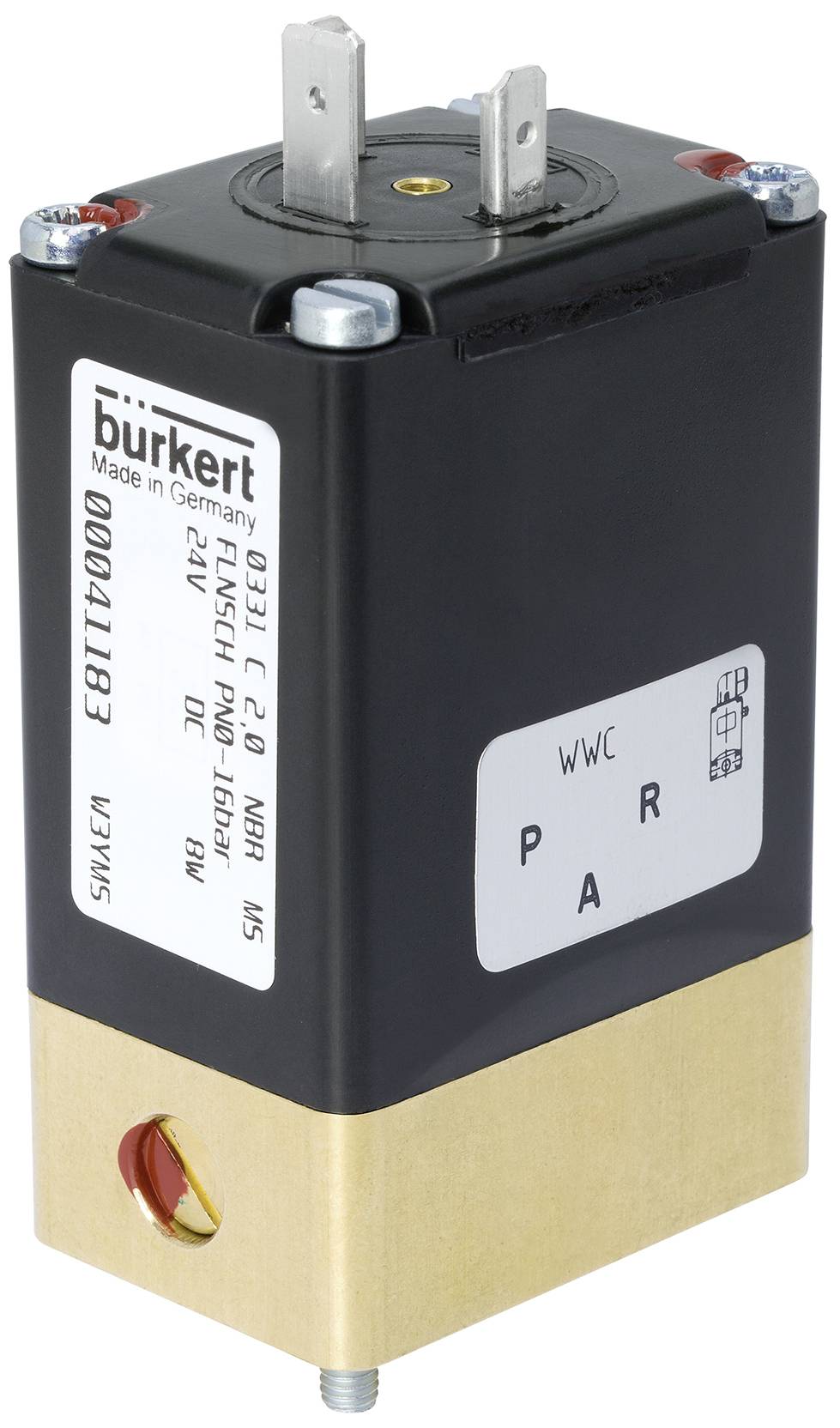

Bürkert Magneetventiel 139810 0331 24 V 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
1 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 161,15 / Stuk)
€ 161,15
excl. btw
& Gratis verzending*
Slechts 1 Stuk(s) beschikbaar
Incl. 14 dagen retourrecht (30 dagen met)
Highlights & Details
3/2-weg magneetventiel, direct werkend
- Direct werkende, met media gescheiden klep tot nominale breedte DN 4
- Pilotventiel met borstelspecifieke flensuitvoering (SPB)
- Onderhoudsvrije vouwtanktechnologie
- Servicevriendelijke, robuuste handbediening
- Explosieveilige uitvoeringen
Technische specificaties
- Aandrijving - handbedieningsmateriaal: PA (polyamide)
- Afdichtingsmateriaal - Zitafdichting materiaal categorie: Elastomeren
- Afdichtingsmateriaal - Zitafdichting materiaal: FKM (fluorrubber)
- Afdichtingsmateriaal - afdichting naar buiten materiaal: FKM (fluorrubber)
- Afdichtingsmateriaal - afdichting van de zitting materiaal Shorehardheid: 70
- Druk & temperatuur - temperatuur medium min: 0 °C
- Druk & temperatuur - temperatuur medium max.: 90 °C
- Druk & temperatuur - temperatuur omgeving max. 55 °C.
- Druk & temperatuur - nominale druk min: 0 bar
- Druk & temperatuur - uitvoering met goede druk: Nee
- Druk & temperatuur - nominale druk max. (vloeistof): 10 bar
- Druk en temperatuur - temperatuur oppervlak max.: 115 °C
- Elektrische aansluiting - elektrische aansluiting soort: Stekkerbeeld vorm A conform DIN en 175301-803
- Elektrische aansluiting - elektrische aansluiting positie: Boven
- Elektrische aansluiting - elektrische aansluiting aantal contacten: 2 + aardleiding
- Elektrische aansluiting - elektrische aansluiting polariteit: Niet relevant
- Elektrische aansluiting - elektrische aansluiting materiaal: Messing
- Eigenschappen apparaat - inbouwlengte: 46 mm
- Kenmerken apparaat - Hoofdventiel werkingsprincipe: Stoelventiel
- Apparaateigenschappen - schakeltijd openen max.: 20 ms
- Apparaateigenschappen - schakeltijd sluiten max.: 20 ms
- Eigenschappen apparaat - nominale bedrijfstype/inschakelduur: 100%
- Eigenschappen apparaat - Ventielloopbouw: Ventiel compleet
- Eigenschappen apparaat - aanstroming: Onder de stoel
- Apparaateigenschappen - vacuümuitvoering: Nee
- Kenmerken apparaat - bevestiging type: Metrische schroeven
- Eigenschappen apparaat - aandrijftype: Vouwanker
- Apparaateigenschappen - werking: Direct werkend
- Eigenschappen apparaat - scheiding van media: Ja
- Eigenschappen apparaat - schakelfunctie: On/off
- Apparaateigenschappen - schakeltijd openen min. 10 ms
- Apparaateigenschappen - schakeltijd sluiten min: 10 ms
- Apparaateigenschappen - uitvoering analyse: Nee
- Kenmerken apparaat - klepinstelling openingstijd: Nee
- Apparaateigenschappen - ventielinstelling sluittijd: Nee
- Kenmerken apparaat - Oliebrander ventiel: Nee
- Eigenschappen apparaat - stoomuitvoering: Nee
- Eigenschappen apparaat - hoofdventiel met geïntegreerde zeef: Nee
- Nominale breedte (kV-waarde) - hoofdventiel nominale breedte 1 (P) (mm): 2 mm
- Nominale breedte (kV-waarde) - kV-waarde (water): 0,08 m3/h
- Nominale breedte (kV-waarde) - hoofdventiel nominale breedte 1 (inch): 5/64 inch
- Nominale breedte (kV-waarde) - hoofdventiel nominale breedte 3 (R) (mm): 3 mm
- Proces-/leidingaansluiting - leidingaansluiting 1 type: Flens
- Proces-/leidingaansluiting - leidingaansluiting 2 type: Flens
- Proces-/leidingaansluiting - leidingaansluiting 1 flens: Borstelflens 32 x 46 uitvoering A2Bürkert-flens 32 x 46 uitvoering A2
- Proces-/leidingaansluiting - leidingaansluiting 3 type: Flens
- Proces-/leidingaansluiting - leidingaansluiting 2 flens: Borstelflens 32 x 46 uitvoering A2Bürkert-flens 32 x 46 uitvoering A2
- Proces-/leidingaansluiting - leidingaansluiting 3 flens: Borstelflens 32 x 46 uitvoering A2Bürkert-flens 32 x 46 uitvoering A2
- Beschermingsklasse - beschermingsklasse IP (max. bij een geschikte aansluiting): IP65
- Spanning - accuspanning: Ja
- Spanning - spanning min / nominale spanning: 24 V.
- Spanning - spanning max. / nominale spanning: 24 V.
- Spanning - wisselspanning: Nee
- Spanning - gelijkspanning: Ja
- Spanning - spanningstolerantie positief: 10%
- Spanning - spanningstolerantie negatief: 10%
- Spoel (kern) - spoel-schakeling overspanningsbeveiliging: Zonder
- Spoel (kern) - spoel-schakeling gelijkrichter: Nee
- Spoel (kern) - spoel-schakeling poolbeveiliging: Nee
- Spoel (kern) - spoel schakeling vrijloopdiode: Nee
- Spoel (kern) - geluidsarme uitvoering: Nee
- Spoel (kern) - spoel type: Vastgeschroefd
- Spoel (kern) - spoel materiaal (omhulsel): EP (epoxyhars)
- Spoel (kern) - thermische isolatieklasse van de aandrijving: H
- Spoel (kern) - nominaal vermogen DC: 6 W.
- Spoel (kern) - gereduceerd vermogen DC: 6 W.
- Materialen - hoofdventiel materiaal met contact met het medium: Messing
- Materiaal - klepzitting materiaal: Messing
- Werkingswijze - Fluidische leidingaansluiting aantal: 3
- Werking - ventielfunctie aantal schakelstanden: 2
- Werkingswijze - ventielfunctie: C - in rustpositie gesloten - drukaansluiting 1 (P/NC), werkaansluiting 2 (A/OUT) na aansluiting 3 (R/NO) open C - in rustpositie gesloten - drukaansluiting 1 (P/NC), werkaansluiting 2 (A/OUT) na aansluiting 3 (R/NO) open
- Werking - handbediening: Ja
- Werking - handmatige bediening type: Toetsknop
- Werking - handmatige vergrendeling: Ja
- Goedkeuringen - nominaal vermogen: 5 W.
- Soortnaam
Magneetventiel
- Voedingsspanning
24 V
- Operationele druk (max.)
0 bar
- Temperatuurbereik van het medium
0 tot 90 °C
- Fabrikantnr.
139810
- Max. medium temperatuur
90 °C
- Min. medium temperatuur
0 °C
IP65
- Max. omgevingstemperatuur
55 °C
- UKCA
n.v.t.
Documenten en downloads
Datablad
Datablad 3046998 Bürkert Magneetventiel 139810 0331 24 V 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3046998 Bürkert Magneetventiel 139810 0331 24 V 1 stuk(s)
Omschrijving
De klep 0331 is een direct werkende, met media gescheiden klep voor de vouwer. Het is verkrijgbaar in 3/2- en 2/2-weg uitvoering. Als 3/2-weg versie kan deze als verdeler- of mengventiel worden gebruikt. Afhankelijk van de toepassingen zijn er verschillende membraanmaterialen en werkingswijzen beschikbaar. Het behuizingsaanbod bestaat uit messing, roestvrij staal, PEEK en polypropyleen. De magneetspoelen worden met een chemisch zeer duurzaam epoxide geperst. Omdat het spoelsysteem door een membraan van het medium is gescheiden, is het ventiel bijzonder geschikt voor kritische media zoals agressieve zuren en logen. Voor de ingebruikname en controle is de 0331 voorzien van een handbediening. Om de energiebehoefte te verminderen, kunnen alle spoelen met een elektronische vermogensverlaging of als impulsuitvoering worden geleverd. De schakeltoestand kan via een positieterugmelding als binair- of NAMUR-signaal plaatsvinden.
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Opmerkingen
De kv-waarde geeft de waterstroom door een ventiel in liter per minuut bij een druk van ongeveer 1 bar en een watertemperatuur van 5 tot 30 ºC weer. De QNn-waarde is de maat van het gas in liter per minuut.
