Bürkert Luchtgestuurd ventiel 178682 2000 Materiaal (behuizing) RVS Afdichtmateriaal PFTE 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
60 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 263,64 / Stuk)
€ 263,64
excl. btw
& Gratis verzending*
Inclusief 14 dagen retourrecht
Highlights & Details

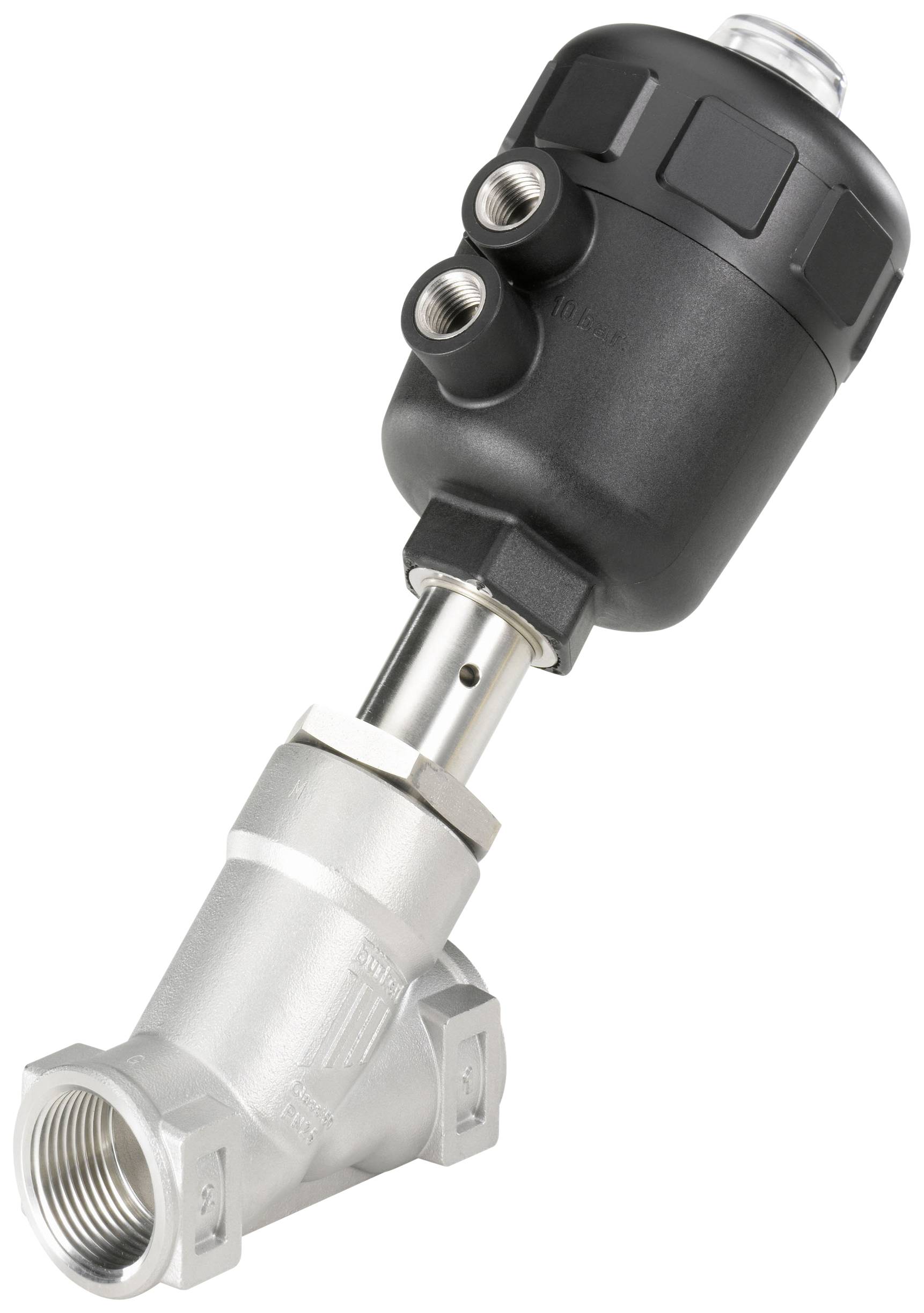

2/2-weg schuine klepafsluiter voor media tot +180 °C, mofaansluiting
- Voor media tot +180 °C
- Hoge doorstromingswaarden
- Lange levensduur
- Optische standaanduiding standaard
- Draaibare aandrijfkop voor het richten van de stuurluchtaansluitingen
- Minimaal stuurluchtverbruik door vullichaam
- Uitgebreide keuze aan aandrijfformaten maakt optimale en voordelige aandrijfcombinaties mogelijk
- Sluitslagarm bij vloeistoffen door de aanstroming onder de afsluiter
Technische specificaties
- Leidingaansluiting G 1/2"
- Nominale breedte 13 mm
- Grootte aandrijving Ø 50 mm
- Kv-waarde 4,2 m³/h
- Stuurdruk 3,9 tot 10 bar
- 16 bar max. werkdruk tot +180 °C
- Mediumtemperatuur -10 tot +180 °C
- Omgevingstemperatuur: -10 tot +60 °C
- Soortnaam
Luchtgestuurd ventiel
- Materiaal (behuizing)
RVS
- Aansluiting
G 1/2 mof
- Operationele druk (max.)
16 bar
- Fabrikantnr.
178682
- Aandrijvingsafmeting Ø
50 mm
- Werkingsdruk (min.)
0 bar
- Afdichtmateriaal
PFTE
- Functie
2/2-weg
- Gewicht
0.293 kg
- Temperatuurbereik van het medium
-10 tot +180 °C
- Max. medium temperatuur
+180 °C
- Min. medium temperatuur
-10 °C
- Medium
Agressieve media
- Breedte
163 mm
- Hoogte
140 mm
65 mm
- Drukregeling (max.)
10 bar
- Drukregeling (min.)
3.9 bar
- Max. omgevingstemperatuur
+40 °C
- Min. omgevingstemperatuur
-10 °C
- KV-waarde
70 l/min
- Materiaal
Afdichting: PTFE, behuizing: roestvrij staal
- Aansluiting
G 1/2 mof
Documenten en downloads
Datablad
Datablad 623960 Bürkert Luchtgestuurd ventiel 178682 2000 Materiaal (behuizing) RVS Afdichtmateriaal PFTE 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 623960 Bürkert Luchtgestuurd ventiel 178682 2000 Materiaal (behuizing) RVS Afdichtmateriaal PFTE 1 stuk(s)
Omschrijving
De extern gestuurde schuine klepafsluiter bestaat uit een pneumatisch bediende zuigeraandrijving en een 2-weg klephuis. De beproefde automatisch bijstellende en onderhoudsvrije stopbuspakking garandeert een hoge dichtheid en een lange levensduur. De gestroomlijnde schuine klepafsluiters maken hoge doorstromingswaarden mogelijk.
Uitvoering
- 2/2-weg schuine klepafsluiter met aanstroming onder de afsluiter
- Veerkracht gesloten
- Behuizingsmateriaal roestvrij staal
- Materiaal aandrijving polyamide
- Afdichtingsmateriaal PTFE
- Universeel te gebruiken voor vloeistoffen, gassen en stoom
- Viscositeit max. 600 mm²/s
- Stopbus PTFE V-ringen met veercompensatie
- Inbouwpositie willekeurig, bij voorkeur met de aandrijving naar boven
- Stuurmedium lucht en neutrale gassen
- Stuurluchtaansluiting G 1/4"
Opmerkingen
De kv-waarde geeft de waterdoorvoer (debiet) door een klep aan in liters per minuut bij een druk van bijna 1 Bar en een watertemperatuur tussen de 5 en 30 °C. .
