Bürkert Doorstroommeter 8045 426498 Voedingsspanning (bereik): 18 - 36 V/DC 1 stuk(s) kopen ? Conrad Electronic

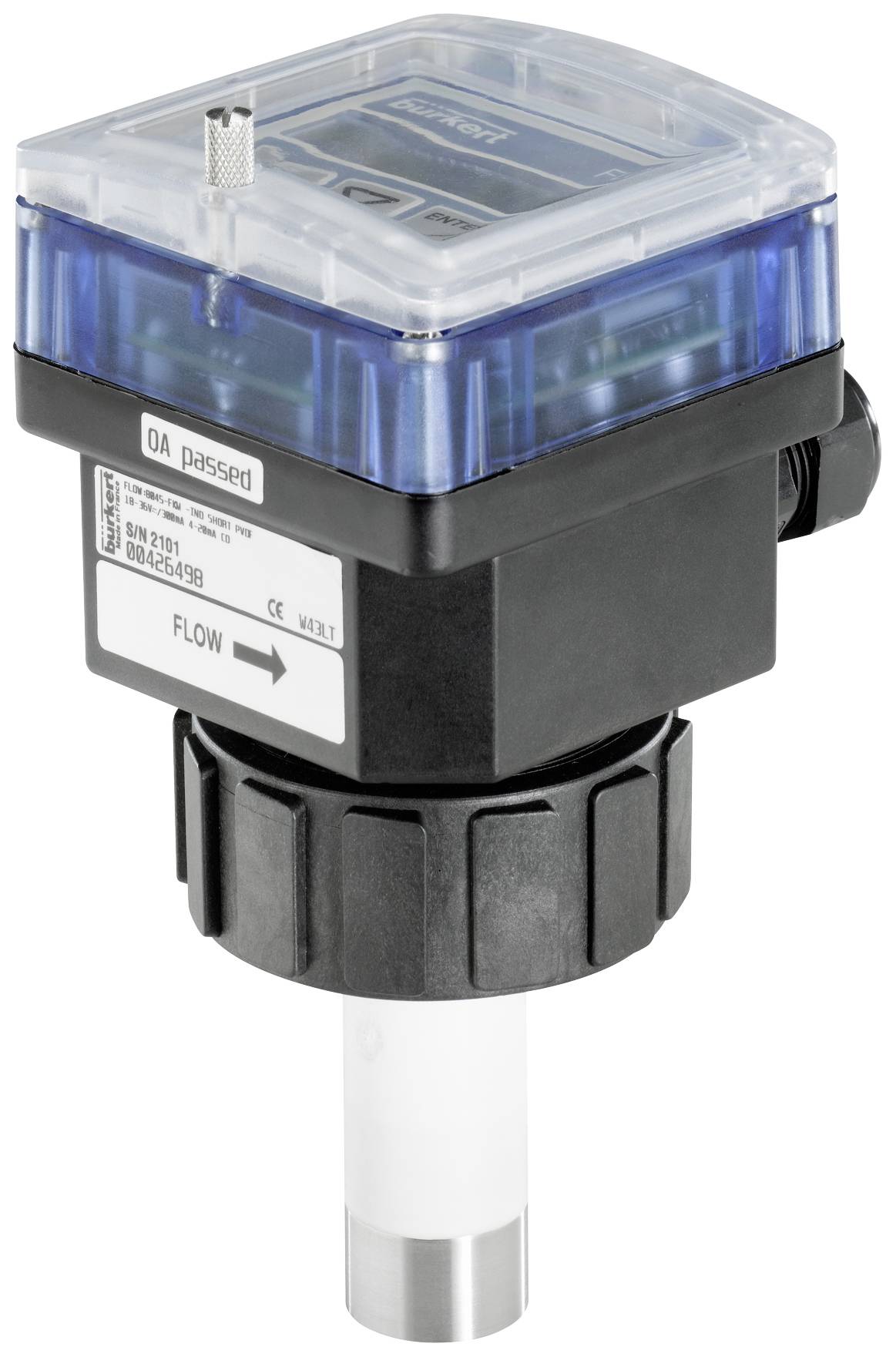

Een elektronische flowsensor met digitale weergave en markering 'DA passed'. Pijl geeft de stromingsrichting aan.

Soortnaam

Doorstroommeter

Min. voedingsspanning

18 V/DC

Max. voedingsspanning

36 V/DC

Type

8045

Voedingsspanning

18 - 36 V/DC

Datasheet (PDF)

Leverbaar wo. 7 okt.

1 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 1.569,42 / Stuk)

€ 1.569,42

excl. btw

Gratis verzending*

Slechts 1 Stuk(s) beschikbaar

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

Magnetisch inductieve debietmeter

Sensor zonder bewegende onderdelen
Geeft zowel de doorstroomhoeveelheid als het volume weer
Simulatie van alle uitgangen
Geschikt voor CIP

Technische specificaties

Aansluiting (slang): G2-wartelmoer
Sensoruitvoering kort
Voedingsspanning: gefilterd en geregeld (3 draden), tolerantie: ± 0,5%
Met DC-ompoolbeveiliging
Stroomverbruik 300 mA
Digitale ingang geen
Relaisuitgang geen
Analoge uitgangsstroom (A01) 4-20 mA, sink of source (afhankelijk van bedrading), 22 mA voor foutmelding, maximale lusweerstand: 1300 Ω bij 36 V DC, 1000 Ω bij 30 V DC, 700 Ω bij 24 V DC, 450 Ω bij 18 V DC
Omgevingstemperatuur -10 tot +60 °C (bedrijf) -20 tot +60 °C (opslag)
Relatieve vochtigheid < 85%, niet gecondenseerd
Hoogte boven zeeniveau maximaal 2000 m
Buisdiameter DN 06 tot DN 400 (zie type S020)
Meetbereik 0,2 tot 10 m/s
Vloeistoftemperatuur zie druk-/temperatuurdiagram in datablad, 0 tot 80 °C (afhankelijk van fitting)
Maximale vloeistofdruk zie druk/temperatuurdiagram in datablad, PN 10
Geleidbaarheid minimaal 20 µS/cm
Meetfout (voor meetwaarden van 1 tot 10 m/s) teach-in ± 0,5% van meetwaarde, standaard K-factor ± 4% van de meetwaarde
Lineariteit ± 0,5% van het einde van het meetbereik (10 m/s)
Herhaalbaarheid ± 0,25% van de meetwaarde)

Soortnaam: Doorstroommeter

Type: 8045

Min. voedingsspanning: 18 V/DC

Max. voedingsspanning: 36 V/DC

Voedingsspanning: 18 - 36 V/DC

Afdichtmateriaal: FKM

Materiaal (behuizing): PVDF

Min. medium temperatuur: 0 °C

Max. medium temperatuur: +80 °C

Operationele druk (max.): 10 bar

Gewicht: 0.850 kg

Max. omgevingstemperatuur: +60 °C

: 116 mm

Breedte: 88 mm

Hoogte: 181 mm

Afm.: (l x b x h) 116 x 88 x 181 mm

Inhoud: 1 stuk(s)

Documenten en downloads

Datablad

Datablad 625782 Bürkert Doorstroommeter 8045 426498 Voedingsspanning (bereik): 18 - 36 V/DC 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 625782 Bürkert Doorstroommeter 8045 426498 Voedingsspanning (bereik): 18 - 36 V/DC 1 stuk(s)

Omschrijving

De debietmeter is geschikt voor pijpleidingen met nominale breedtes van DN 06 tot DN 400 en vloeistoffen met een geleidbaarheid van > 20 µS/cm. Hij heeft een display met achtergrondverlichting, een toetsenbord en een 4 - 20 mA stroomuitgang, een digitale uitgang (pulsuitgang als basisinstelling) en twee hoeveelheidstellers.

Uitvoering

Debietmeter
Te combineren met S020 fittingen
Materialen:
Behuizing, deksel, moer/afdichting polycarbonaat (glasvezelversterkt voor behuizing)/NBR
Frontfolie veiligheidsdeksel/afdichting polycarbonaat/silicone
Schroeven/afdichting roestvrij staal/neopreen
Kabelschroefverbindingen polyamide
Met media in contact gekomen onderdelen:
Sensorhouder PVDF
Elektroden roestvrij staal 1.4404/316L
Afdichting FKM (FDA-goedkeuring)
Aardingsring roestvrij staal 1.4404/316L
Elektrische aansluitingen 2 kabelschroefverbindingen M 20 x 1,5
Aanbevolen aansluitkabel 0,5 tot 1,5 mm² doorsnede, afgeschermd, 6...12 mm diameter (bij gebruik van een kabel per kabelschroefverbinding) of 4 mm diameter (bij gebruik van twee kabels per kabelschroefverbinding met geleverde meerweg-afdichting)
Sensorelement elektroden
Beschermingsklasse IP65, met aangesloten apparaat en vastgeschroefde kabelschroefverbindingen en tot aan de aanslag vastgeschroefd veiligheidsdeksel
Normen en goedkeuringen:
EMC EN 61000-6-2, EN 61000-6-3
Laagspanning EN 61010-1
Druk overeenkomstig artikel 3 van §3 van de 97/23/CE-richtlijn (van meetbereikeinde 10 m/s)
Trilling EN 60068-2-6
Schok EN 60068-2-27
