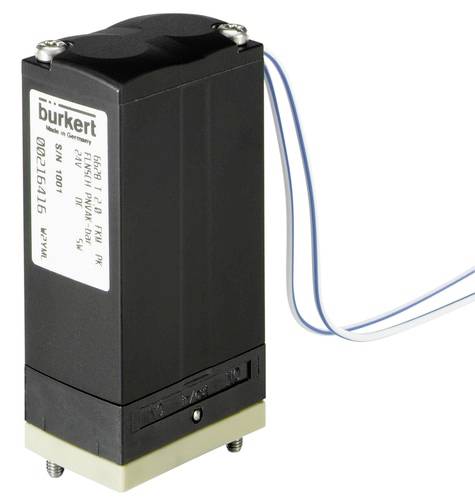

Bürkert Direct bedienbaar ventiel 235322 6628 24 V/DC 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
1 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 177,68 / Stuk)
€ 177,68
excl. btw
& Gratis verzending*
Slechts 1 Stuk(s) beschikbaar
Highlights & Details
3/2-weg wip-magneetventiel, TwinPower
- 22 mm breedte
- Direct werkend
- Minimaal intern volume bij een goede spoelbaarheid
- Scheidingsmembraan voor een hoge chemische bestendigheid
- Tegendrukdichtheid door wipprincipe
- Bestand tegen neutrale en agressieve gassen en vloeistoffen
Technische specificaties
- Nominale breedte 3,0 mm
- Leidingaansluiting Bürkert-flens (22 x 35 mm)
- Kv-waarde 0,17 m³/h
- QNn-waarde lucht 180 l/min
- Drukbereik vacuüm tot 2 bar
- Max. drukverschil 2 bar
- Spanning 024 V/DC
- Mediumtemperatuur +10 tot +55 °C
- Omgevingstemperatuur +10 tot +55 °C
- Intern volume ca. 200 µl
- Viscositeit max. 21 mm²/s
- Nominaal vermogen 5 W
- Schakeltijden: meting bij de klepuitgang bij 2 bar en 20 °C conform DIN ISO 12238:2001, openen 25 ms (drukopbouw 0 - 10%), sluiting 25 ms (drukopbouw 100 - 90%)
- Soortnaam
Direct bedienbaar ventiel
- Voedingsspanning
24 V/DC
- Operationele druk (max.)
2 bar
- Temperatuurbereik van het medium
+10 tot +55 °C
- Fabrikantnr.
235322
- Werkingsdruk (min.)
-1 bar
- Afdichtmateriaal
FKM
- Functie
3/2-weg
- Gewicht
0.140 kg
- Max. medium temperatuur
+55 °C
- Min. medium temperatuur
+10 °C
- Bijzonderheden
Flens
46 mm
- QNn-waarde
183 l/min
- Max. omgevingstemperatuur
+55 °C
- KV-waarde
2.83 l/min
- Materiaal
Behuizing: PEEK, afdichting: FFKM
- Max. vermogensverbruik
5 W
- Aansluiting
Flenskoppeling 22 x 35 mm
- Voedingsspanning
24 V/DC
Documenten en downloads
Datablad
Datablad 625754 Bürkert Direct bedienbaar ventiel 235322 6628 24 V/DC 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 625754 Bürkert Direct bedienbaar ventiel 235322 6628 24 V/DC 1 stuk(s)
Omschrijving
Direct werkende mediagescheiden 3/2-weg wip-magneetventiel voor de besturing van agressieve vloeistoffen en gassen in de medische analysetechniek, de levensmiddelenindustrie en de chemische industrie bij het doseren, vullen, mengen en verdelen.
Uitvoering
- 3/2-weg wip-magneetventiel
- Stroomloos gesloten
- Behuizingsmateriaal PEEK
- Afdichtingsmateriaal FFKM
- Media: bestand tegen neutrale en agressieve vloeistoffen en gassen
- Spanningstolerantie ±10%
- Nominale modus: 100% continubedrijf
- Veiligheidsklasse IP 40
- Elektrische aansluiting: rechthoekige stekker
- Inbouwpositie willekeurig, bij voorkeur met de aandrijving naar boven
Opmerkingen
De kv-waarde geeft de waterdoorvoer (debiet) door een klep aan in liters per minuut bij een druk van bijna 1 Bar en een watertemperatuur tussen de 5 en 30 °C. Wordt zonder connectoren geleverd (zie accessoires).
