Bürkert 282985 Proportioneel drukregelventiel 6223 G 3/4 Nominale breedte 13 mm Materiaal (behuizing) Messing Afdichtmat kopen ? Conrad Electronic

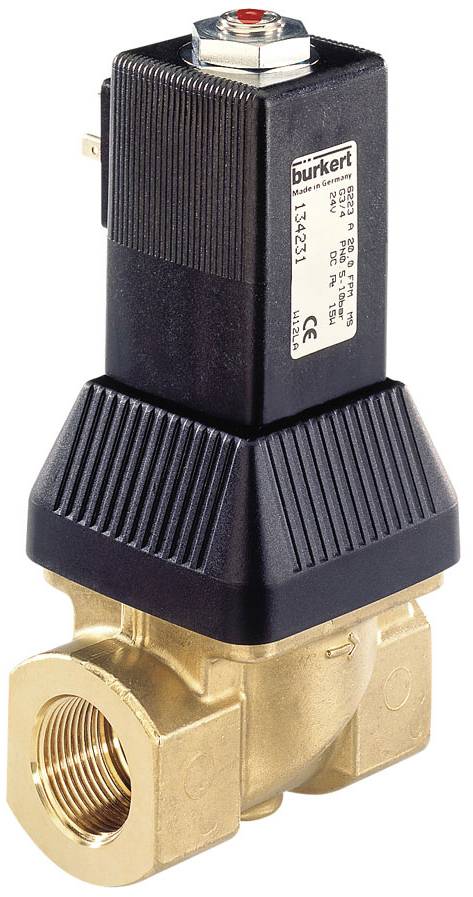

Een elektromagnetisch ventiel met een zwarte behuizing en messing aansluitingen, dat wordt gebruikt voor de besturing van vloeistoffen.

Afbeelding vergelijkbaar

Datasheet (PDF)

Leverbaar vr. 2 okt.

1 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 301,65 / Stuk)

€ 301,65

excl. btw

Gratis verzending*

Slechts 1 Stuk(s) beschikbaar

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

2/2-weg proportionele klep, voorgest.

Stelventiel voor de constante regeling van vloeistoffen
Geringe hysterese en hoge reproduceerbaarheid
Aansturing met PWM-signaal
Voorgestuurd, dichtsluitend ventiel

Technische specificaties

Afdichtingsmateriaal - voorsturing afdichting materiaal: FKM (fluorrubber)
Afdichtingsmateriaal - Zitafdichting materiaal categorie: Elastomeren
Afdichtingsmateriaal - Zitafdichting materiaal: FKM (fluorrubber)
Afdichtingsmateriaal - afdichting naar buiten materiaal: FKM (fluorrubber)
Druk & temperatuur - temperatuur medium min: -10 °C
Druk & temperatuur - temperatuur medium max.: 90 °C
Druk & temperatuur - temperatuur omgeving min: -10 °C.
Druk & temperatuur - temperatuur omgeving max. 55 °C.
Druk & temperatuur - nominale druk min: 0,5 bar
Druk & temperatuur - nominale druk max. 10 bar
Druk & temperatuur - drukverschil max. 10 bar
Elektrische aansluiting - apparaatstekkerdoos meegeleverd: Niet meegeleverd
Elektrische aansluiting - elektrische aansluiting soort: Stekkerbeeld vorm A conform DIN en 175301-803
Elektrische aansluiting - elektrische aansluiting positie: In doorstroomrichting links
Elektrische aansluiting - elektrische aansluiting aantal contacten: 2 + aardleiding
Elektrische aansluiting - elektrische aansluiting type: male
Kenmerken apparaat - Hoofdventiel werkingsprincipe: Zuiger
Eigenschappen apparaat - nominale bedrijfstype/inschakelduur: 100%
Eigenschappen van het apparaat - aanstroming: Via de stoel
Apparaateigenschappen - vacuümuitvoering: Nee
Apparaateigenschappen - zuurstofuitvoering: Nee
Eigenschappen van het apparaat - aandrijftype: Hefanker
Apparaateigenschappen - werking: Servogestuurd
Eigenschappen apparaat - scheiding van media: Nee
Eigenschappen apparaat - schakelfunctie: Continu
Apparaateigenschappen - uitvoering analyse: Nee
Eigenschappen apparaat - stoomuitvoering: Nee
Eigenschappen van het apparaat - kerngeleiding: Glijring
Apparaateigenschappen - PWM-frequentie min.: 180 Hz
Apparaateigenschappen - PWM-frequentie max.: 280 Hz
Apparaateigenschappen - instelbereik: 1:10
Eigenschappen van het apparaat - kerngeleiding 2: Glijring
medium & kalibratie - inbouwpositie: Willekeurig
Nominale breedte (kV-waarde) - QNn-waarde (gas): 2.695 L/min.
Nominale breedte (kV-waarde) - voorsturing nominale breedte (mm): 1,2 mm
Nominale breedte (kV-waarde) - hoofdventiel nominale breedte 1 (P) (mm): 13 mm
Nominale breedte (kV-waarde) - kV-waarde (water): 2,7 m3/h
Nominale breedte (kV-waarde) - hoofdventiel nominale breedte 1 (inch): 1/2 inch
Proces-/leidingaansluiting - leidingaansluiting 1 type: Binnendraad
Proces-/leidingaansluiting - Leidingaansluiting 1 schroefdraadaanduiding: 3/4
Proces-/leidingaansluiting - Leidingaansluiting 1 schroefdraadtype: G
Proces-/leidingaansluiting - leidingaansluiting 2 type: Binnendraad
Proces-/leidingaansluiting - Leidingaansluiting 2 schroefdraadtype: G
Proces-/leidingaansluiting - leidingaansluiting 2 schroefdraadaanduiding: 3/4
Beschermingsklasse - beschermingsklasse IP (max. bij een geschikte aansluiting): IP65
Spanning - spanning min / nominale spanning: 24 V.
Spanning - spanning max. / nominale spanning: 24 V.
Spanning - wisselspanning: Nee
Spanning - gelijkspanning: Ja
Spanning - spanningstolerantie positief: 10%
Spanning - spanningstolerantie negatief: 10%
Spoel (kern) - spoelgrootte: 40 mm
Spoel (kern) - spoel type: Overgestoken
Spoel (kern) - spoel materiaal (verpakking): PA (polyamide)
Spoel (kern) - thermische isolatieklasse van de aandrijving: H
Spoel (kern) - Mediumcontact deel kern kern materiaal: Roestvrij staal
Spoel (kern) - met medium contact onderdeel plug materiaal: Roestvrij staal
Spoel (kern) - Mediumcontact deel kerngeleidingsbuis materiaal: Roestvrij staal
Spoel (kern) - Mediumcontact deel kerngeleidingselement 1 materiaal: PTFE (polytetrafluorethyleen)
Spoel (kern) - Mediumcontact deel kerngeleidingselement 2 materiaal: PTFE (polytetrafluorethyleen)
Spoel (kern) - Mediumcontact deel afstandshuls materiaal: Roestvrij staal
Materialen - hoofdventiel materiaal met contact met het medium: Messing
Werkingswijze - Fluidische leidingaansluiting aantal: 2
Werking - ventielfunctie aantal schakelstanden: 2
Werking - ventielfunctie: A - in rustpositie gesloten - drukaansluiting 1 (P/NC)A - in rustpositie gesloten - drukaansluiting 1 (P/NC)
Goedkeuringen - nominaal vermogen: 10 W.

Soortnaam: Proportioneel drukregelventiel

Voedingsspanning: 24 V/DC

Materiaal (behuizing): Messing

Aansluiting: G 3/4

Operationele druk (max.): 10 bar

Bedrijfstemperatuurbereik: -10 °C (min)

Min. bedrijfstemperatuur: -10 °C

Stroomverbruik: 10 W

Fabrikantnr.: 282985

Werkingsdruk (min.): 0.5 bar

Afdichtmateriaal: FKM

Functie: 2/2 gesloten monostabiel

Temperatuurbereik van het medium: -10 tot 90 °C

Max. medium temperatuur: 90 °C

Min. medium temperatuur: -10 °C

Medium: Water

Nominale breedte: 13 mm

QNn-waarde: 2.695 l/min

: IP65

Max. omgevingstemperatuur: 55 °C

Min. omgevingstemperatuur: -10 °C

Wijze van werking: Servogestuurd

KV-waarde: 2.7 m³/h

UKCA: Ja

Documenten en downloads

Datablad

Datablad 3047014 Bürkert 282985 Proportioneel drukregelventiel 6223 G 3/4 Nominale breedte 13 mm Materiaal (behuizing) Messing Afdichtmat

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3047014 Bürkert 282985 Proportioneel drukregelventiel 6223 G 3/4 Nominale breedte 13 mm Materiaal (behuizing) Messing Afdichtmat

Omschrijving

Het ventiel type 6223 kan als actuator voor het regelen van grote vloeistofhoeveelheden worden gebruikt. Geringe hysterese, hoge reproduceerbaarheid en goede aanspreekgevoeligheid zorgen voor een goed instelgedrag. Het ventiel is dicht sluitend. De overgestoken spoel kan eenvoudig worden vervangen.
