binder 99 5126 00 07-20 Kabelconnector Bus, recht Totaal aantal polen: 7 Serie (ronde connectoren): 423 1 stuk(s) kopen ? Conrad Electronic

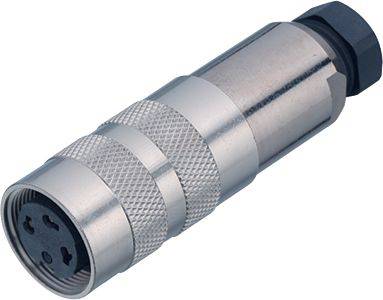

Een zilveren, cilindrische stekker met een geribbeld oppervlak en meerdere cirkelvormige contactpunten aan één uiteinde.

Afbeelding vergelijkbaar

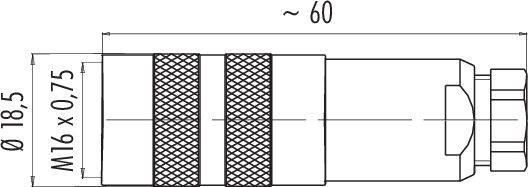

Technische tekening van een verbindingselement. Afmetingen: diameter 18,5 mm, lengte ~60 mm, schroefdraad M16 x 0,75.

Diagram van een stekker met 7 genummerde pinposities in een cirkelvormig patroon. Dit toont de indeling van de pins.

1/3

Afbeelding vergelijkbaar

Soortnaam

Kabelconnector

Bouwtype

Bus, recht

Totaal aantal polen

Aansluiting

Solderen

Inhoud

1 stuk(s)

Datasheet (PDF)

Leverbaar wo. 7 okt.

10 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 20,65 / Stuk)

€ 20,65

excl. btw

Slechts 10 Stuk(s) beschikbaar

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

99 5126 00 07 serie 423

M16 IP67 kabeldoos
Aantal Polen: 7
4,0 - 6,0 mm
schermbaar
solderen
IP67
UL

Technische specificaties

EMC-compatibiliteit: Schermbaar
Isolatieweerstand: ≥ 10Ω
Doorgangsweerstand: ≤ 5 mΩ
Isolatiemateriaalgroep: III
Overspanningcategorie I
Verontreinigingsgraad: 1
Materiaal contactlichaam: PBT (UL94 V-0)
Kabeldoorvoer: 4,0 - 6,0 mm
Montagemethode: Kabelmontage

Type: 99 5126 00 07

Soortnaam: Kabelconnector

Bouwtype: Bus, recht

Totaal aantal polen: 7

Aansluiting: Solderen

Inhoud: 1 stuk(s)

Nominale stroom: 5 A

Nominale stroom (afgerond): 5 A

Sluiting: schroeven

Nominale spanning: 125 V

Contactmateriaal: CuSn

Materiaal (behuizing): Messing, vernikkeld

: AWG 18

Fabrikantnr.: 99 5126 00 07-20

Aantal polen: 7

Max. dwarsdoorsnede: 0.75 mm²

Doorsnede bereik: 0.75 mm² (max)

Conform RoHS: Ja

: IP67

Serie: 423

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Type

Nominale stroom (afgerond)

Aansluiting

Bouwtype

Totaal aantal polen

Soortnaam

Nominale spanning

binder 99 5101 00 02-20 Kabelstekker Stekker, recht Totaal aantal polen: 2 Serie (ronde connectoren): 423 1 stuk(s)

Artikelnummer:3216182

99 5101 00 02

7 A

Solderen

Stekker, recht

Kabelstekker

250 V

binder 99 5101 09 02-20 Kabelstekker Stekker, recht Totaal aantal polen: 2 Serie (ronde connectoren): 423 1 stuk(s)

Artikelnummer:3216183

99 5101 09 02

7 A

Solderen

Stekker, recht

Kabelstekker

250 V

binder 99 5101 15 02-20 Kabelstekker Stekker, recht Totaal aantal polen: 2 Serie (ronde connectoren): 423 1 stuk(s)

Artikelnummer:3216184

99 5101 15 02

7 A

Solderen

Stekker, recht

Kabelstekker

250 V

binder 99 5101 19 02-20 Kabelstekker Stekker, recht Totaal aantal polen: 2 Serie (ronde connectoren): 423 1 stuk(s)

Artikelnummer:3216185

99 5101 19 02

7 A

Solderen

Stekker, recht

Kabelstekker

250 V

binder 99 5101 40 02-20 Kabelstekker Stekker, recht Totaal aantal polen: 2 Serie (ronde connectoren): 423 1 stuk(s)

Artikelnummer:3216186

99 5101 40 02

7 A

Solderen

Stekker, recht

Kabelstekker

250 V

binder 99 5101 75 02-20 Haakse stekker Stekker, haaks Totaal aantal polen: 2 Serie (ronde connectoren): 423 1 stuk(s)

Artikelnummer:3216187

99 5101 75 02

7 A

Solderen

Stekker, haaks

Haakse stekker

250 V

binder 99 5102 00 02-20 Kabelconnector Bus, recht Totaal aantal polen: 2 Serie (ronde connectoren): 423 1 stuk(s)

Artikelnummer:3216188

99 5102 00 02

7 A

Solderen

Bus, recht

Kabelconnector

250 V

binder 99 5102 09 02-20 Kabelconnector Bus, recht Totaal aantal polen: 2 Serie (ronde connectoren): 423 1 stuk(s)

Artikelnummer:3216189

99 5102 09 02

7 A

Solderen

Bus, recht

Kabelconnector

250 V

binder 99 5102 15 02-20 Kabelconnector Bus, recht Totaal aantal polen: 2 Serie (ronde connectoren): 423 1 stuk(s)

Artikelnummer:3216190

99 5102 15 02

7 A

Solderen

Bus, recht

Kabelconnector

250 V

binder 99 5102 19 02-20 Kabelconnector Bus, recht Totaal aantal polen: 2 Serie (ronde connectoren): 423 1 stuk(s)

Artikelnummer:3216191

99 5102 19 02

7 A

Solderen

Bus, recht

Kabelconnector

250 V

Documenten en downloads

Datablad

Datablad 3216280 binder 99 5126 00 07-20 Kabelconnector Bus, recht Totaal aantal polen: 7 Serie (ronde connectoren): 423 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3216280 binder 99 5126 00 07-20 Kabelconnector Bus, recht Totaal aantal polen: 7 Serie (ronde connectoren): 423 1 stuk(s)

Omschrijving

Deze zeven series miniatuur-ronde connectoren zijn dankzij een grote keuze aan vergrendelingssystemen, contactaansluitingen, IP-beschermingskaarten en aansluitingen geschikt voor een breed toepassingsspectrum. Klanten kunnen kiezen uit push-pull-, Snap-in-, bajonet- en M16-vergrendeling. Afhankelijk van de serie zijn connectoren met 2 tot 24 contacten in kabel- of flensuitvoering verkrijgbaar. Aansluitmogelijkheden zijn krimp-, dompelsoldeer-, schroefklem- en soldeeraansluitingen, draden en aangespoten kabel. Net als alle producten van Binder worden deze miniatuur-connectoren gemaakt van hoogwaardige materialen voor een lange en betrouwbare gebruiksduur. Veel zijn UL- en VDE-goedgekeurd, sommige ASIG-conform.

Eigenschappen:

• Beschermingsklasse IP40, IP67, IP67 afgeschermd of IP68
• 2- tot 24-polig
• Rechte en haakse kabeluitvoeringen
• Flensuitvoeringen
• Vergulde of verzilverde messing- en bronscontacten
• 1000 steekcycli en meer
• Meerdere vergrendelingssystemen, waaronder bajonet, snap-in en M16

De teksten voor dit artikel zijn automatisch vertaald.
